Paso 3: Paso 3: impresión 3D
La única parte que se debe imprimir es el shell (el cuadro gris en el modelo 3-d) y la tapa (tapa naranja en el tercer modelo). La funcionalidad de la parte 3-d es un shell para todos los componentes. Tres subsistemas caben en la caja y uno encaja en el exterior (sensor IR).
La impresora 3D que usa no tenía agujeros que usted puede imprimir así que tuve que hacer mi propia. Este dispositivo es un módulo de por sí por tener la tapa es necesario para el diseño completo.
Al enviar el archivo a imprimir, asegúrese de que está guardado como un archivo .stl o similar que puede leer el Makerbot. Después de aproximadamente 24-48 horas, se completará el cuadro de

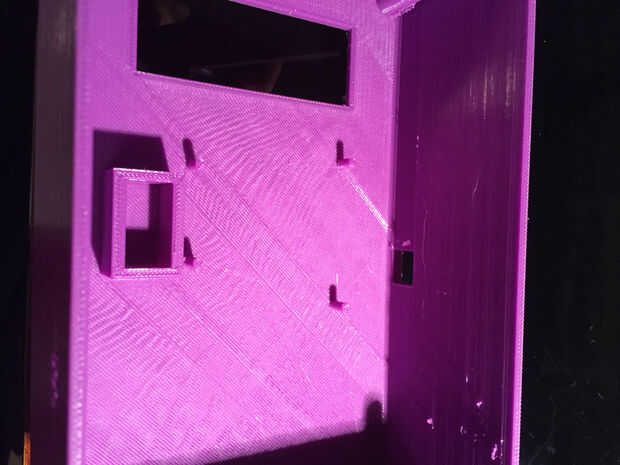

Este paso es muy fácil desordenar y puede poner demasiada fe en las capacidades del producto de Makerbot típica, estándar. Esta parte impresa 3-d era aproximadamente 0.05-0.1 pulgadas fuera de la 3D modelado parte de Autodesk Inventor. Si se basa en la precisión de la caja, consideran impresión agujeros 0.05-0.1 pulgadas más grande que usted diseñado para y hacer las clavijas más de 0,075 pulgadas de diámetro y el rectángulo más grande en longitud y anchura por 0,075 pulgadas. En el caso ideal (en el caso del modelado en 3-d), quieres las piezas a montar en escalera y en la modelación de que todas las piezas serán sin correcciones. Sin embargo, una típica impresora 3-d será fuera de los valores diseñados por un significativo (0.05-0.1 pulgada) margen. Si usted no hace correcciones, ninguna cantidad de acuñar las piezas funcionará. Esto aprendí la manera dura y aconsejamos prestar atención a mi consejo o pagar el mismo precio que lo hice. Es importante recordar que la impresión 3D es costosa y puede tomar tiempo. Puesto que esto es para el modelado de efectos y clase que estoy la clase, no tengo que elegir el material más caro ni lo espero hasta el último minuto para hacer la pieza necesaria para completar este proyecto
Volveremos a la Asamblea después de la discusión sobre el código
