Paso 8: Hacer
Este circuito no se va a soldar en una mesa de perf para reducir al mínimo el espacio necesario. Los pernos en el ATMEGA328 están flexionados a 90 grados que hace mucho más plano.

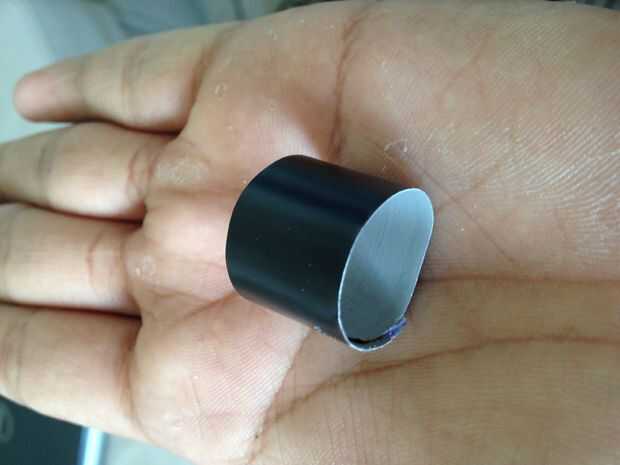

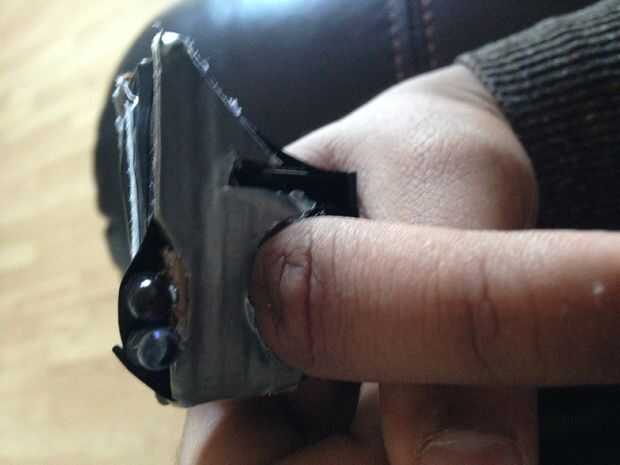

Hacer un anillo de aluminio que arrolla para arriba una vez y 1/2 pulgada de ancho o 1 pulgada dependiendo del tamaño del dedo.
Se puede utilizar cualquier cosa que actúa como un anillo.

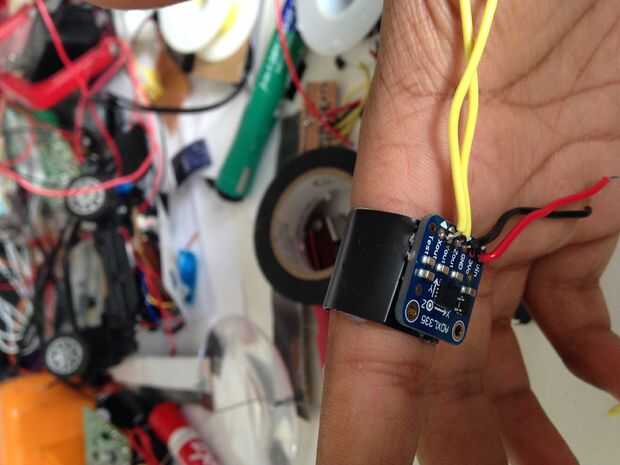

Primero pegamento caliente el acelerómetro hacia abajo en la parte inferior del anillo.

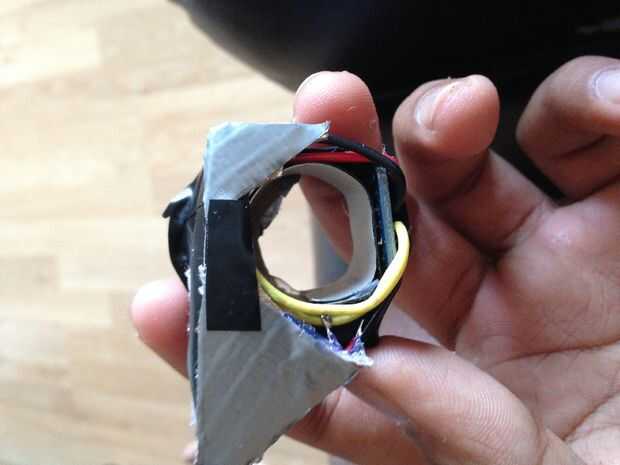

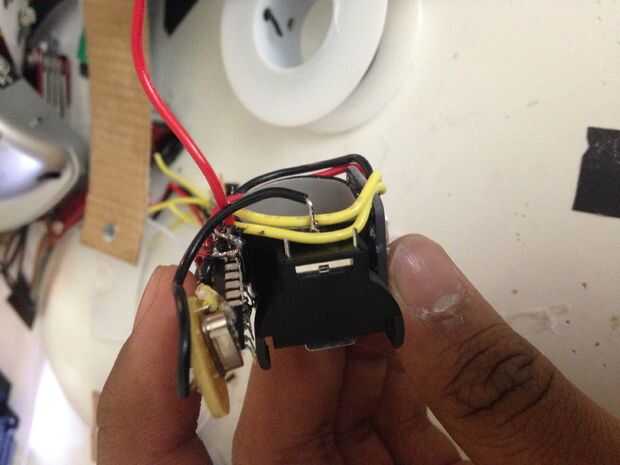

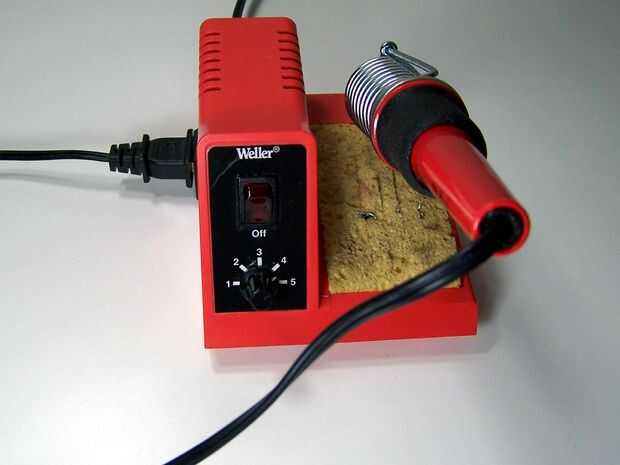

Luego soldar todos los componentes entre sí

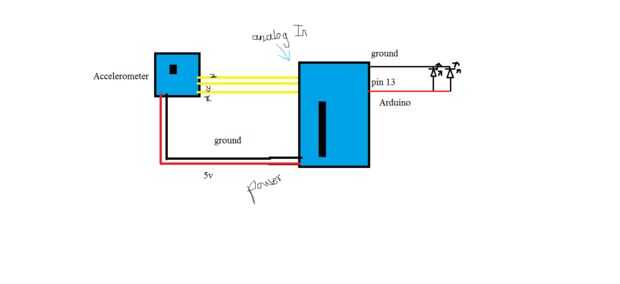

1. Siga el esquema anterior y conecte los cables de acelerómetro al ATMEGA328 xaxis a 23, y 24 y z a 25.

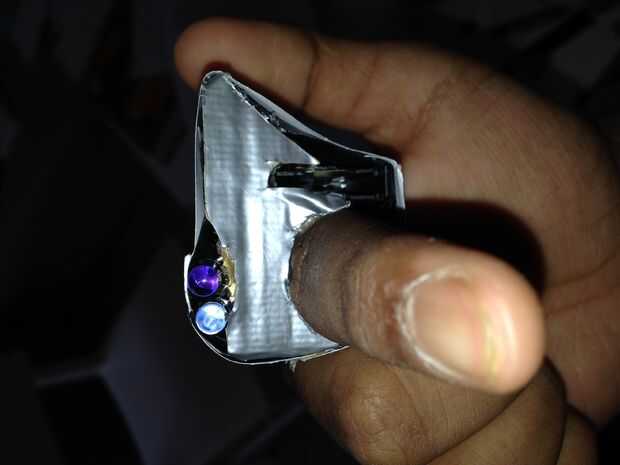

2. luego conecte dos LEDs en paralelo, es decir, el positivo de uno llevó a lo positivo del otro y mismo con los polos negativos.
3. por último, conecte el + positivo del led del pin a pin 13 de arduino y negativo a negativo en arduino

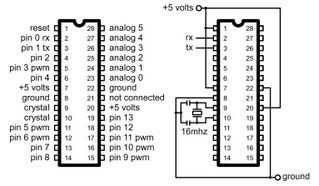

4. seguir el esquema de la arduino independiente y conectar 16 mhz cristal al pin 9 y 10 no importa que dirección y conectar los condensadores.
5. Conecte el junto de 5v y el GND juntos.

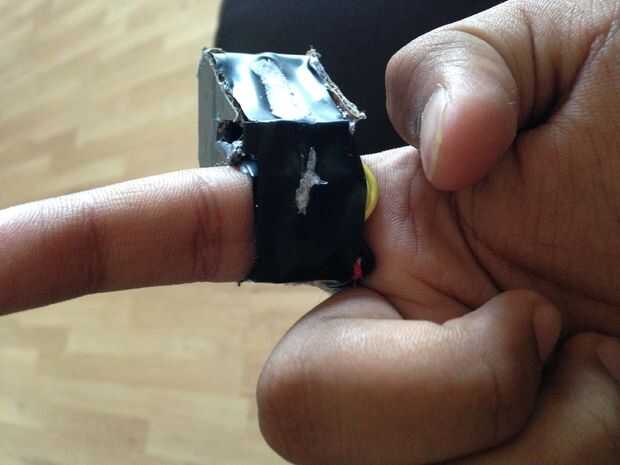

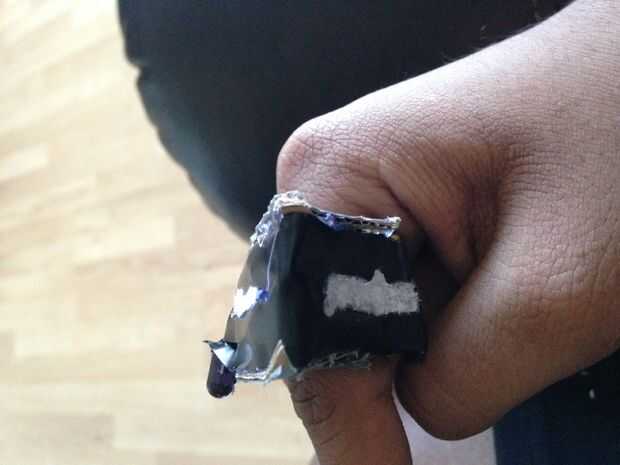

6. luego conectar los 5v y GND a la batería holders(CR2032) GND y pin positivo. y que el circuito ya no es visible y se ve como un producto.
