Paso 4: Tiempo de desarmado
A oscuras rodeado de armadura brillante de LED es un receptor de infrarrojos. Este diodo inteligente automáticamente pondrá hacia fuera de una lógica 1 o 0 si hay un LED de infrarrojos dentro de gama transmite con una cierta frecuencia de la portadora. Esta frecuencia varía entre fabricantes, pero es común para un receptor de infrarrojos como esta ser compatible con más de una frecuencia portadora.

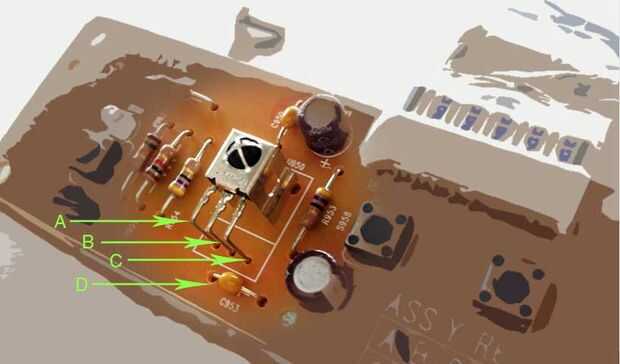

Los pines para mi receptor es:
-A: Vout
-GND B:
-C: VCC (2.7-5V)
-D es la tapa de derivación. Rescatar esto y resoldar entre VCC y GND.
Consejo: Cuando usted está tratando de revertir el pinout del receptor IR del ingeniero, empezar observando que pines son puenteados por el capacitor de bypass. Por proceso de eliminación, Vout es el pin no tocado ya sea plomo de condensador. TIERRA era obvio mirando las marcas de los grandes condensadores electrolíticos y realizar una comprobación de la continuidad.
