Paso 1: Circuito y código
http://www.arcfn.com/2009/08/Multi-Protocol-Infrared-Remote-Library.html
Configurar la tabla del pan con el esquema adjunto.
2 LED rojo al pin 2,
4 leds amarillo a la clavija 3,
1 verde al pin 4,
1 azul al pin 5,
1 rosa al pin 6,
2 blanco al pin 7,
1 RGB intermitente al pin 8 (tuve que usar una resistencia para atenuarlo)
La razón por la que utilizar varios leds en paralelo era de modo que la luz sería dimmer de cada uno individual y ser más desactivados
Conectar la pata izquierda en el sensor de infrarrojos a 11, media a suelo y derecho a 5 voltios

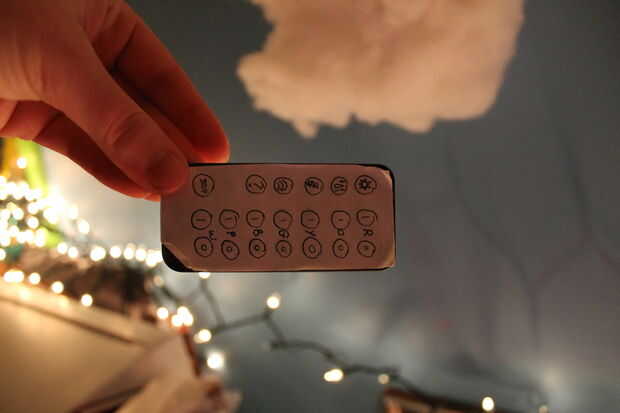

Utilizar la Demo de IRrecv incluida con los ejemplos para "configurar" el mando a distancia. Para hacer este recorrido el bosquejo y abrir el serial monitor. Botones del mando a distancia y observe qué aparecer números.
Abrir el adjunto código de arco iris infrarrojos y desplácese hacia abajo para cada instrucción case cambiar el número después del caso de la palabra para que coincida con el botón que desea utilizar.
Mi código tiene
sol (blanco y amarillo)
lluvia (azul y blanco)
relámpago (azul y morado con blanco que destella)
??? (Flashing RGB led)
parada
y también encendido/apagado para cada color individual.
