IRK! Teclado USB de teclas con control remoto infrarrojo (7 / 7 paso)

Paso 7: uso

Utilizando IRK! es muy fácil... sólo tienes que hacer es:

• Entender el formato de visualización de LCD de IRK!
• Uso IRK! para programar su aprendizaje remoto con cada golpe de teclado que desea utilizar
• Usar su control remoto a IRK! para enviar las pulsaciones de teclado a su computadora

Entender el formato de la pantalla LCD

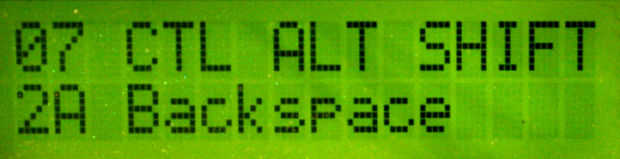

La pantalla LCD muestra información en el siguiente formato para el uso del teclado:

modificadores de x 0
comando de YY

Donde,

0 = El código de uso, lo que significa teclado
x = los bits modificador clave en hexadecimal (por ejemplo, 7)
Modificadores = una explicación textual de los bits de la clave modificador (e.g. CTL ALT MAYÚS)
YY = código de clave de USB en hexadecimal (por ejemplo 2A es retroceso)
comando = una explicación textual del comando (por ejemplo, escriba)

.. .y en el siguiente formato para los otros usos (dispositivo del consumidor, sistema de Control):

uso de uy
comando de YY

Donde,

u = el código de uso en hex (1 = sistema de Control, 2 = dispositivo de consumo, F = función local IRK)
uso = una explicación textual del código uso (p. ej. consumidor Dev)
yyy = El código de comando en hexadecimal dividida en dos líneas (desde 000 a FFF, comandos tan sólo 4096 son posibles)
comando = una explicación textual del comando (por ejemplo, silenciar)

Se admiten los siguientes usos (es decir, la "u" en el anterior):

0 = teclado (Enter, etc.)
1 = sistema de Control (poder, sueño, despertar etc.)
2 = dispositivo de consumo (Mute, Vol +, Vol-, etc.)
F = Local IRK! función

Programar su control remoto de aprendizaje

1. Conectar IRK! a un cabezal interno de USB de placa base de PC. Si ha elegido construir IRK! con un cable USB A-B, entonces simplemente conéctelo a un puerto USB externo normal.
2. Espere IRK! para indicar "USB Ready" en la pantalla LCD. La actividad, el LED parpadeará mientras IRK! está tratando de establecer comunicaciones USB con tu PC.
3. Utilizando IRK!' s arriba, abajo, CTL y ALT MAYÚS, seleccione una combinación de teclas que desea enviar a su ordenador - por ejemplo, Ctrl + Inicio. El CTL, ALT y SHIFT botones alternar entre "presionado" y "no presionado" cada vez que los presione. El CTL, cuando presiona para más de 1 segundo, cambia el indicador de GUI. Consejo: Presione y sostenga los botones arriba o abajo para recorrer rápidamente las pulsaciones de teclado disponibles.
4. Prensa IRK!' botón s OK para enviar la combinación de teclas a tu PC para probar que funciona.
5. Establece tu aprendizaje remoto en modo "Aprendizaje" y seleccione un botón para programar su mando a distancia.
6. Prensa IRK!' botón TEACH s para transmitir un código de IR que representa esa combinación de teclas para tu aprendizaje remoto.
7. Establece tu aprendizaje remoto en modo "Normal" y presione el botón nuevamente programado en el mando a distancia.
8. Reloj como IRK! envía esa combinación de teclas en tu PC. IRK! parpadeará la actividad LED cada vez que reconoce una pulsación de tecla y mostrará la última pulsación de tecla recibida en su pantalla LCD.
9. Enjuague y repita desde el paso 3 tantas veces como usted necesita!

Para seleccionar un uso que no sea teclado (p.ej., dispositivo de consumo):

1. Pulse y mantenga pulsado el botón SHIFT durante más de 1 segundo hasta que aparezca "Seleccione uso" en la pantalla LCD
2. Presione hacia arriba o abajo botones hasta que aparezca el uso deseado (p. ej. consumidor Dev)
3. Pulse OK para utilizar las funciones en que el uso
4. Presione hacia arriba o abajo botones hasta que aparezca la función deseada (por ejemplo, silenciar)
5. Pulse OK para enviar la función a su PC para determinar si es compatible con esa función en particular.
6. Si la PC responde como se espera, pulse enseñe a programar esa función a un botón en tu control remoto de aprendizaje.

Usando su control remoto

Esto es lo mismo que utilizar cualquier control remoto. Presione un botón y el IRK. responda a las órdenes que le dirigidas. El comando más reciente accionado se mostrará en la pantalla LCD. Si la actividad LED en el panel frontal parpadea, entonces IRK! ha reconocido el comando y ha pasado a la PC. Si no ocurre nada después de eso es culpa de la PC. Si el LED de actividad parpadea, entonces IRK! no se ha reconocido el código IR programado en ese botón - el IR remote podría tener una batería descargada, o quizá que el código no fue programado correctamente, o tal vez usted está de pie muy lejos de la IRK! dispositivo.

Ajuste el IRK! Dirección del dispositivo

Por defecto, IRK! fuerza de voluntad utilizando una dirección de dispositivo de 0xAA. Si usted construye más IRK! unidad y queremos resolverlos individualmente, entonces usted tendrá que fijar una dirección única en cada uno. Un IRK! Dirección del dispositivo puede estar en el rango 0 x 00 a 0xFE (0xFF es la dirección de difusión para que todos IRK! dispositivos responderán). Para hacer esto:

1. Pulse los botones arriba/abajo hasta que el comando "00 Fije la dirección de" aparece en la pantalla LCD.
2. Presione OK para entrar en modo "Dirección Set".
3. Pulse el botón arriba/abajo hasta que aparezca la dirección deseada en el campo de mm .
4. Pulse OK para guardar la nueva dirección y salir de modo "Dirección Set".

Desde entonces, IRK! dispositivo recordará la nueva dirección en memoria no volátil (EEPROM) a bordo. Si le han enseñado su auto-aprendizaje de control remoto comandos usando la antigua dirección, entonces usted necesitará volver a programar de la IRK! con la nueva dirección.

Comandos de Control del sistema

Los tres comandos siguientes corresponden a los comandos de Control del sistema de USB:

• 02 01 power Off - esto pondrá tu PC en estado de potencia del sistema S5 (completamente apagado)
• 02 sueño 02 - esto pondrá tu PC en estado de alimentación del sistema S3 (suspender a RAM)
• 02 Estela 03 - esto despertar su PC desde S3 y volver al estado S0 (encendido)

Comandos de Control de potencia experimental

Para la versión a través de la tecnología de agujero (THT) de IRK!, el siguiente (no USB, local a IRK!) comandos son experimentales (es decir, no totalmente probado) y necesitar el IRK! dispositivo de alimentación de voltaje de espera su PC (Vsb):

• Interruptor de FF 01 - esto es equivalente a presionar el botón de encendido en el PC. La acción depende de cómo haya configurado su PC
• SS 02 interruptor de reinicio - esto es equivalente a presionar el botón RESET en tu PC. Lo uso con la misma cantidad de atención que normalmente se aplica cuando se utiliza el botón real en tu PC! Estáis avisados.

Para la versión de la tecnología de montaje de superficie (SMT) de IRK!, esta lista de comandos se ha ampliado y controlar el funcionamiento del 4066 CMOS Quad Bilateral análogo interruptor:

• F0 01 interruptor - las clavijas de dos encabezado marcadas PWR se convertirá en baja impedancia para la Sra. 250 Nota: esto no es para conmutar corrientes grandes. Del 4066 cuádruple conmutador analógico puede pasar un máximo absoluto de sólo +-25 mA.
• F0 02 interruptor de reinicio - los dos pernos de cabecera marcados RST se convertirá en baja impedancia para unos 250 ms.
• F0 03 Init USB - hace que la unidad volver a registrar a sí mismo como un dispositivo USB. Es casi el equivalente a desconectar y replugging el dispositivo a un puerto USB.
• F0 07 depurar en - muestra información de depuración en la pantalla cuando se recibe un código de infrarrojos
• F0 08 depurar-devuelve la unidad al modo Normal (sin información de depuración se muestra en la pantalla LCD)
• F0 interruptor auxiliar 09 - los dos pernos de la Rúbrica marcados AUX se convertirá en baja impedancia para unos 250 ms.
• F0 0A interruptor encendido - la cabecera dos pines marcados PWR se convertirá en baja impedancia hasta recibe un comando interruptor apagado posterior.
• F0 0B Reset Switch On - la cabecera dos pernos marcados RST se convertirá en baja impedancia hasta recibe un comando interruptor apagado posterior.
• F0 0C auxiliar interruptor - las clavijas de dos encabezado marcadas AUX se convertirá en baja impedancia hasta recibe un comando interruptor apagado posterior.
• F0 0d interruptor - los pasadores de dos cabecera marcados PWR se convertirá en alta impedancia.
• F0 0E Reset apagar - los pasadores de dos cabecera marcados primero se convertirá en alta impedancia.
• F0 0F auxiliar apagar - los pasadores de dos cabecera marcados AUX se convertirá en alta impedancia.

Tenga en cuenta que aunque las patillas de la cabecera están etiquetadas PWR RST y AUX puede utilizarlos para cualquier función que normalmente utilizaría un baja actual (< 25 mA) poste solo tiro singular (SPST) botón pulsador.
