Paso 1: Materiales y máquinas
Este proyecto requiere de dos conjuntos diferentes de materiales. Uno es la "materia prima", que es básicamente el material para el marco de madera con todos los es interior. Esto mantendrá todas las partes del conjunto de la electrónica.
Diferentes máquinas se utilizarán mientras el IsoLocker. Hay una lista de máquinas necesarias a continuación.
Aquí puedes encontrar una lista de cantidades y propiedades de todos los materiales necesarios. Todas las dimensiones se miden en cm. El primer valor describe el espesor / altura del material.
Materia cruda:
- Madera maciza

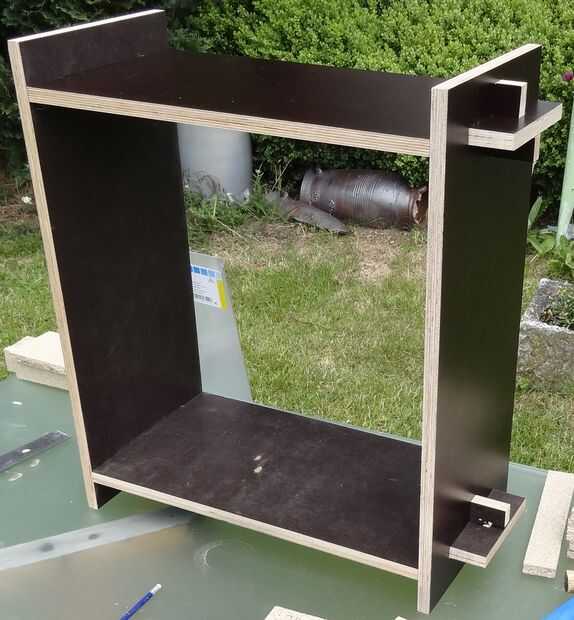

Marco exterior, lados izquierdo y derecho (cuadros 1, 2):- 2 *: 1.7 x 28.1 x 56,1
Marco externo, inferior y lados superiores (cuadros 1, 2):
- 2 *: 1.7 x 28.1 x 52,7
- Conglomerado

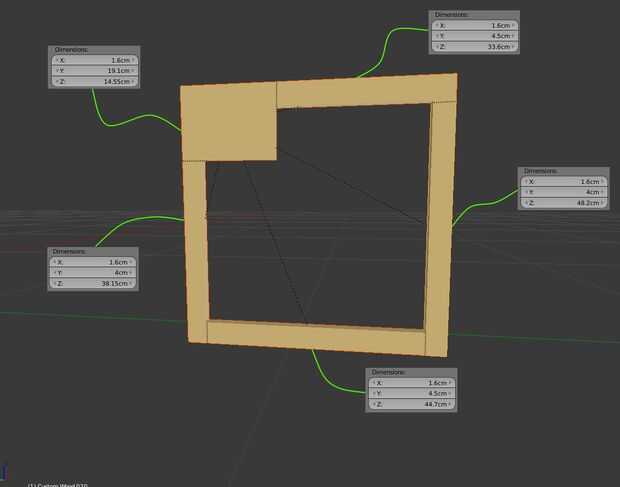

Piezas de cubierta laterales (figura 3):- 2 *: 1,6 x 19.1 x 14,55
- 2 *: 1,6 x 4.0 x 38.15
- 2 *: 1,6 x 4.0 x 48.2
- 2 *: 1,6 x 4.5 x 44.7
- 2 *: 1,6 x 4.5 x 33.6

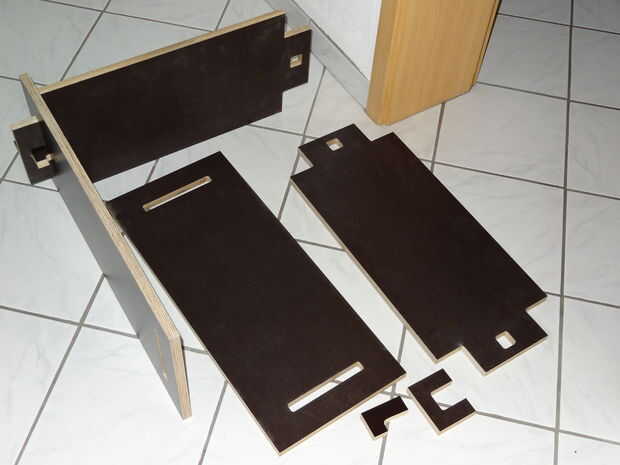

Marco interior (foto 4):
- 1 *: 1.6 x 3.0 x 14,55
- 2 *: 1,6 x 24.9 x 15.0
- 6 *: 1,6 x 24.9 x 4.5
- 1 *: 1,6 x 24.9 x 42.15
- 1 *: 1,6 x 24.9 x 41.5
- 1 *: 1,6 x 24.9 x 46,6
- 1 *: 1,6 x 24.9 x 32.0
- 1 *: 1,6 x 24.9 x 14,55
- 1 *: 1,6 x 24.9 x 15.1

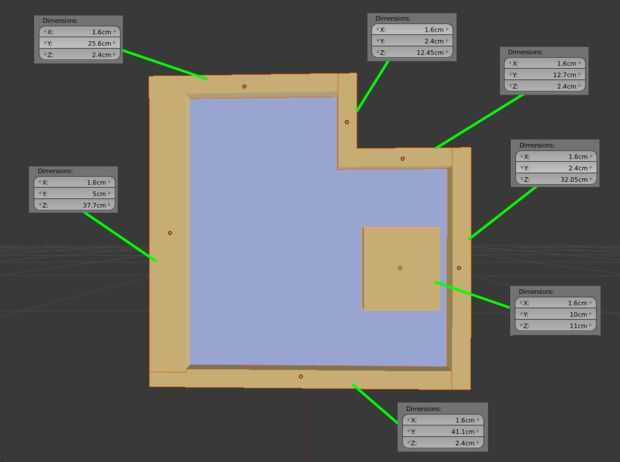

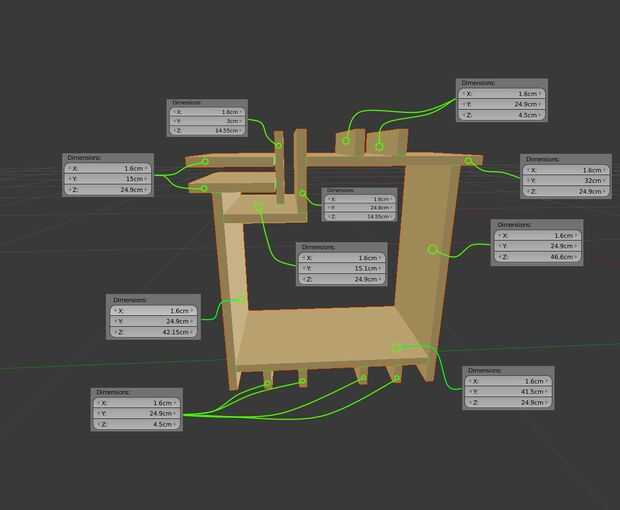

Piezas de interior de la puerta (imagen 5):
- 2 *: 1,6 x 2,4 x 25,6
- 2 *: 1,6 x 2,4 x 12.45
- 2 *: 1,6 x 2,4 x 12.7
- 2 *: 1,6 x 2,4 x 32.05
- 2 *: 1,6 x 2,4 x 41.1
- 2 *: 1,6 x 5.0 x 37.7
- 2 *: 1,6 x 10.0 x 11.0
- Fibra de madera (MDF)

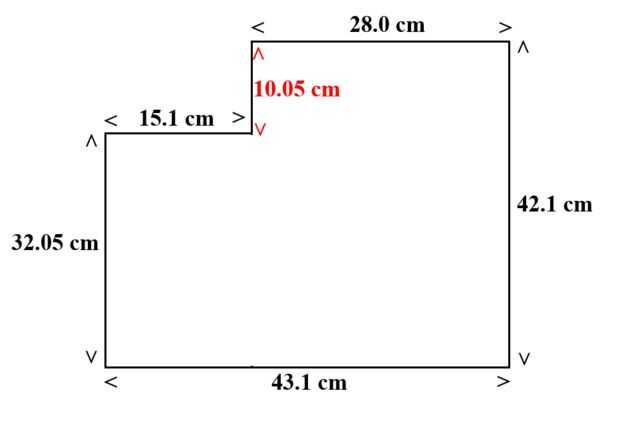

Cuadro 6 contiene toda la información detallada. Fibra de madera se utiliza para construir las partes de la puerta. Puesto que las puertas tienen una forma especial, necesita cortar para adaptarse a esa forma.- 4 *: 0,5 x 43,1 x 43,1
- Cartón duro (como los utilizados en modelismo)
Será láser cuttered en pasos posteriores.- 1 *: 0.3 x 55.0 x 15.0
- Vidrio acrílico
Será láser cuttered en pasos posteriores.- 1 *: 0.3 x 45.0 x 7.0
- Tablero de aluminio
- 1 *: 0.06 x 10.0 x 10.0
- 1 *: 0.06 x 10.0 x 30,75
- Aislamiento de lana de roca
Se necesita aproximadamente 0,02 m³ de aislamiento de lana de roca. - 4 * oculto bisagras
35 mm de diámetro
- 2 *: 0.16 x 1,87 x 5.9
- 4 *: 2.5 x 5.0 x 5.0
Se necesita alrededor de 7g de cola. A menudo se venden como adhesivo de dos componentes, por ejemplo dos jeringas de 3.5 g.
- 4 *: 6.0 x 6.0
- 1 *: 0.2 x 0.8 x 335
Electrónica:
Un Raspberry Pi se puede utilizar para controlar todos los sensores, actuadores y configurar un servidor Web. Interruptores de la puerta permite para comprobar el estado actual de la puerta, sensores de temperatura se utilizan para medir y retroalimentar sobre la temperatura interior. En caso de mala luz o nocturnas sensores de luz son necesarias para encender los LEDs. Además RGB LED indican el estado actual de la IsoLocker y puede utilizarse para identificar el IsoLocker correcto si hay varios de ellos al lado del otro. Un zumbador pone en marcha una alarma si una de las puertas permanece abierta por mucho tiempo mientras la refrigeración está activa.
Para la mecánica de la puerta se utilizan servo motores y solenoides . El enfriamiento es proporcionado por los elementos de peltier. Aparte de eso también hay dos etiquetas NFC y QR codes para fácil acceso a la web con el teléfono inteligente a cada lado de la IsoLocker. Algunos más fans se necesitan para la disipación de calor.
Finalmente para cerrar la parte de electrónica, hay unidades de alimentación para encender todas esas cosas y por supuesto resistencias, cables y MOSFETs son también necesarios.
Por lo tanto la electrónica utilizada es:
- Frambuesa Pi, modelo B + tarjeta SD de 8 GB
- 2 * etiqueta NFC, círculo, max. 2,5 cm de diámetro
- Adaptador para USB EDIMAX EW-7811UN
- Fuente de alimentación, salida: 12V, 2.5A, Pollin 350 056
- Fuente de alimentación, salida: 5V, 16A, LS-100-5 AC-DC de TDK-Lambda
- 2 * puerta interruptor, COM-11142
- 2 * Sensor, TSL2561 de luz
- 2 * Sensor de temperatura, DS18B20 +
- 2 * solenoide, ROB-11015
- 2 * el motor servo Hitec HS-311
- 3 * elemento peltier, 5.0 x 5.0 cm, TEC1-12708
- 4 * ventilador Sunon EB40100S2
- Zumbador, 3.3V, mínimo 1200 Hz, máximo. 2000Hz
- 50 * blanco LED, COM-09850
- 2 * RGB LED, BlinkM
- Resistencia de 4,7 k Ω
- 10 * resistencia 18 Ω
- 9 * resistencia 10k Ω
- Desplazador del nivel, 3.3V a 5V, 2 canales, I2C capaz, BSS138
- 9 * MOSFET, IRLZ24NPBF
- 2m cable eléctrico con enchufe de 230V capaz
- cable eléctrico de 50cm, 230V capaz
- alambres de litz de 50 m, cable de sección 0,5 mm², diversos colores
- Cable micro-USB B con enchufe
- Estirones del cable, de diferentes tamaños
- Macho / hembra para soldar cabeceras
- Cinta aislante
- Tubería del encogimiento del
- Cables con dispositivos de
- Terminal de brillo
- Equipos de soldadura
Máquinas:
- Sierra de Banco
- Pistola alimentada por batería + agujero taladro fijación de 35mm + Accesorios comunes
- Alicates que prensan de estirones del cable
- Cortador del laser
- Soldadura de hierro
- Multímetro
- Impresora 3D
- Molino de PCB
