Paso 3: Trabajo de la madera - construcción
Al mismo tiempo construir su IsoLocker, debe tener en mente que usted no utilice tornillos que son demasiado largos y que más bien cuidadosamente el tornillo porque conglomerado es propenso a la rotura.
Construyendo el tablero inferior interno

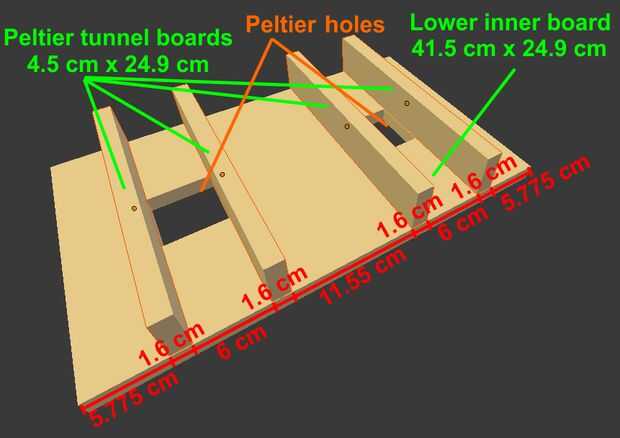

Imagen 1
El tablero inferior interno sirve principalmente como construcción para la celebración de los elementos peltier. Por lo tanto, se asegura que hay posibilidades de obtener el calor residual producido por los elementos peltier lejos. Debajo de la ubicación de los elementos peltier es un "túnel", que ofrece la oportunidad de soplar el aire caliente usando un disipador de calor y ventilador dentro de ese túnel. Esto es importante para tu IsoLocker funcione correctamente porque los elementos peltier consigue puntos calientes debido a la acumulación de calor después de algunos minutos de otra manera. Por lo tanto puede mejorar el transporte de calor mediante tubos de calor especiales. Poner algunos tornillos a través de la junta inferior interna y las juntas de túnel y asegúrese de que están correctamente conectados entre sí. El cuadro proporciona más detalles.
Construyendo el tablero superior interior

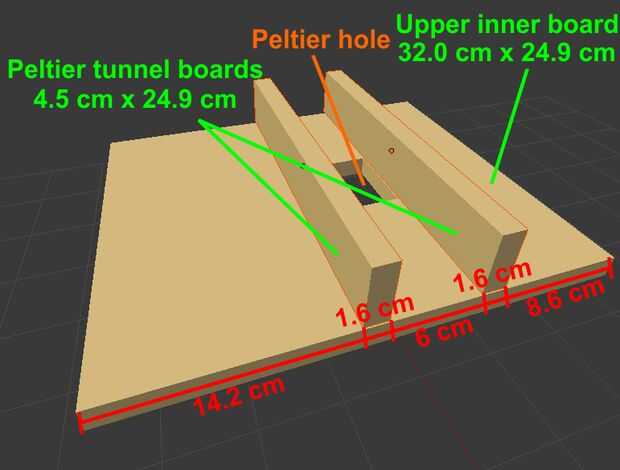

Foto 2
Como se puede ver en esa foto, el tablero superior interior está construido en la misma forma que el tablero inferior interno, salvo que hay solamente un túnel para un elemento peltier. Una vez más, la imagen contiene las medidas exactas.

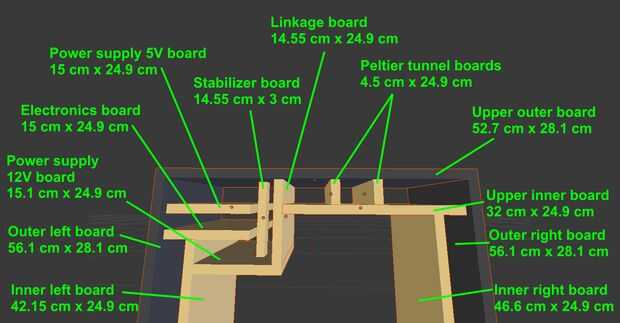

Tablas internas y externas: a la izquierda, inferior, derecha
Fuente de alimentación 12V Junta

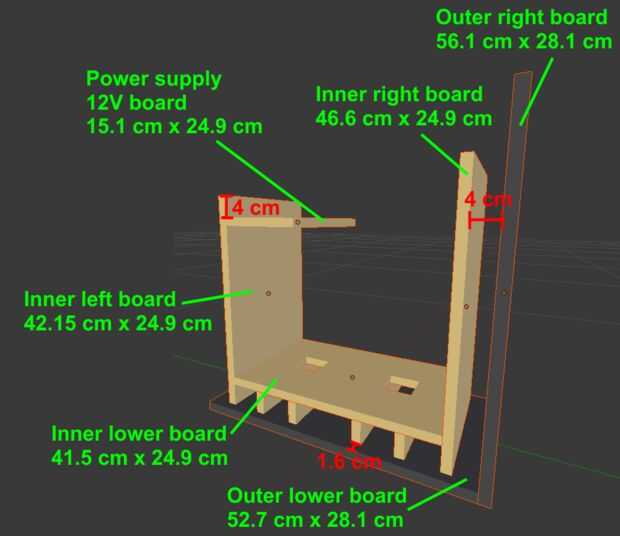

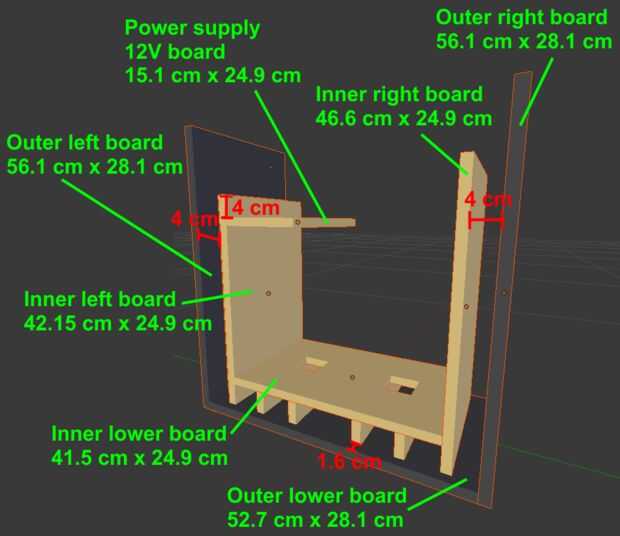

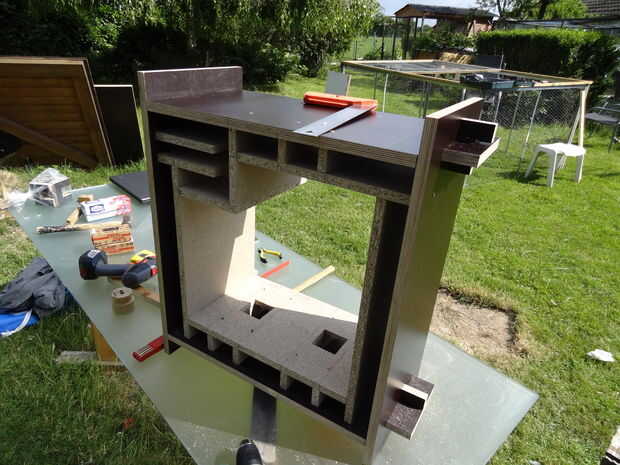

Fotos 3, 4
Ahora estás listo para poner a la izquierda, inferiores y derecha juntas de las tablas internas y externas y la fuente de alimentación 12V Junta. Una vez más necesitará usar un montón de tornillos para empernar juntas todos juntos. En primer lugar, debe atornillarse el tablero interno inferior junto con el tablero externo inferior poniendo algunos tornillos a través de la Junta exterior inferior dentro de las cuatro tablillas de túnel de peltier. Se atornillan las tablas interiores izquierdas y derecha junto con el tablero interno inferior y la inferior también tablero externo. Entonces usted debe atornillar la fuente de alimentación 12V Junta y la Junta interior izquierda como se muestra en las fotos. Luego se atornillan juntas externas derecha y la izquierda junto con el tablero externo inferior en los bordes. Algunas placas pueden estar un poco inestables porque todavía falta, la parte superior de la construcción usted debe tratarlos con cuidado. Usted puede haber notado, que las tablas externas en las fotos utilizan un sistema de acople y son un poco más complicadas de lo descrito hasta ahora. Por falta de datos no es posible proporcionar el información exacta de su construcción para éstos. Pero todo que no es necesario para la IsoLocker y sistema push-fit pueden simplemente utilizar cuatro tableros exteriores llano de madera sólida como se describe en la lista de materiales y el archivo de Blender antes.

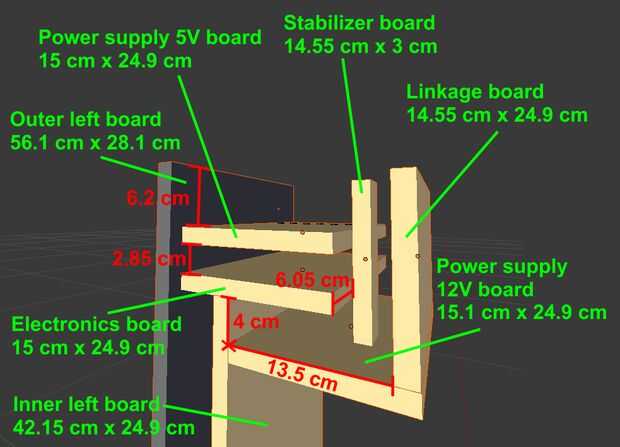

Empeine - titulares de electrónica

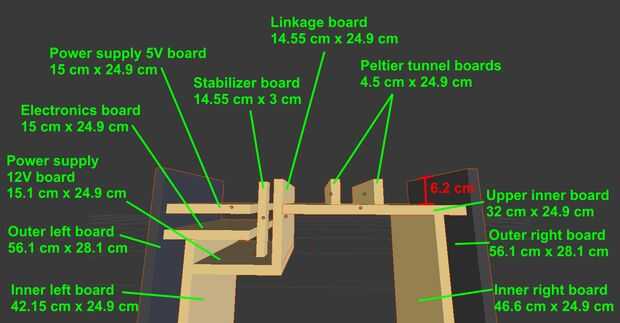

Cuadro 5
La primera parte de la construcción superior va a almacenar la mayoría de la electrónica, tales como unidades de alimentación, Raspberry Pi y dos PCB. En pasos posteriores estos se adjuntarán a estas tablas. Usted debe comenzar con la tarjeta electrónica, que debe ser atornillado junto con el tablero izquierdo externo y el tablero interno de la izquierda. Ahora puede continuar con el tablero de 5V de suministro de energía y usted debe prestar atención a la correcta posición de los agujeros de la disipación de calor ya que se supusieron que están justo al lado del orificio del cable eléctrico. Que la Junta debe fijarse junto con el exterior izquierdo. Porque las juntas deben llevar algo de peso debe usar el tablero de estabilizador para mejorar la estabilidad de estas tarjetas. Así que hay que atornillar el tablero estabilizador junto con la tarjeta electrónica y ambos tableros de suministro de energía. También mantendrá la fuente de alimentación de 12V en lugar. Después de perno de la Junta de acoplamiento junto con la fuente de alimentación 12V Junta. Esta Junta será la conexión entre esta parte de la construcción superior y el resto de ella.
Empeine - tablero superior interior

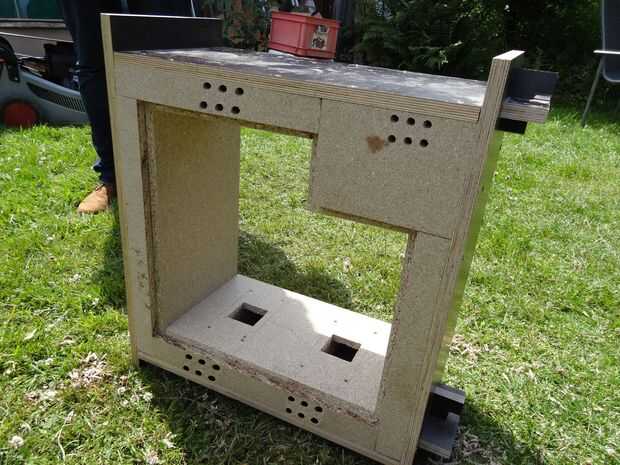

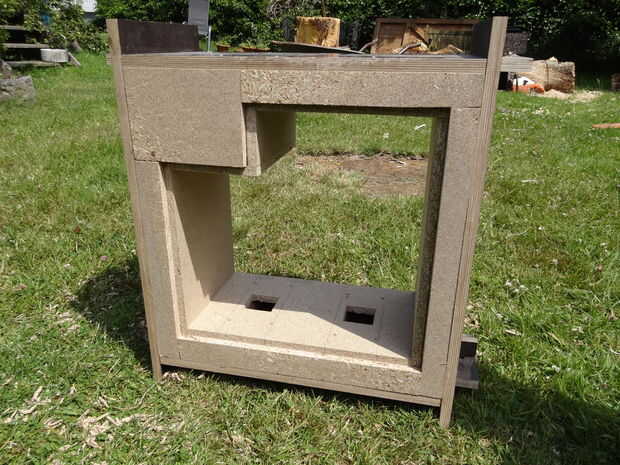

Cuadro 6, 7, 8
Ahora puede simplemente tomar el tablero superior interior, que estás preparado antes, y colocarlo justo en la parte superior de la tabla derecha interior y junto a la Junta de acoplamiento. La construcción del tablero superior interno junto con la Junta de acoplamiento, el tablero derecho interno y el tablero derecho externo del tornillo. Después de usted puede colocar su tablero superior externo derecho en la parte superior de la construcción y deben encajar perfectamente con todas las otras tablas en la parte superior de la construcción. Perno de la Junta exterior superior junto con el tablero izquierdo externo, tablero derecho externo, tablas de túnel peltier, Junta de acoplamiento y el estabilizador. Ahora su construcción interna se completa y puede continuar con los dos frentes de su IsoLocker.

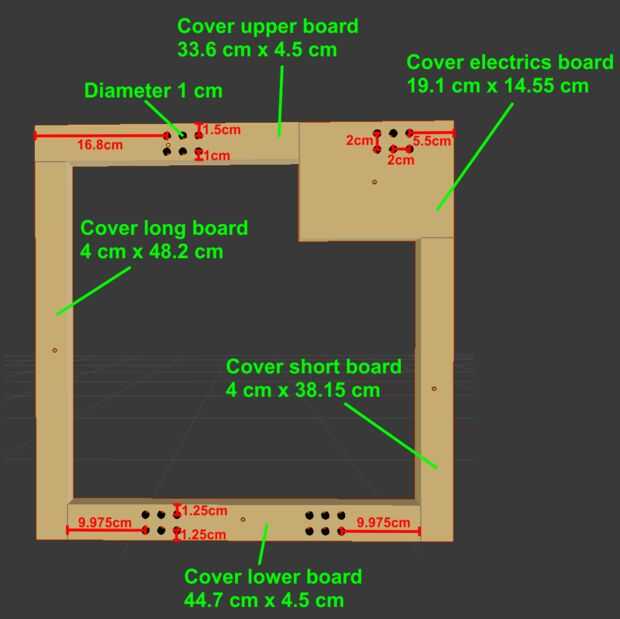

Frentes

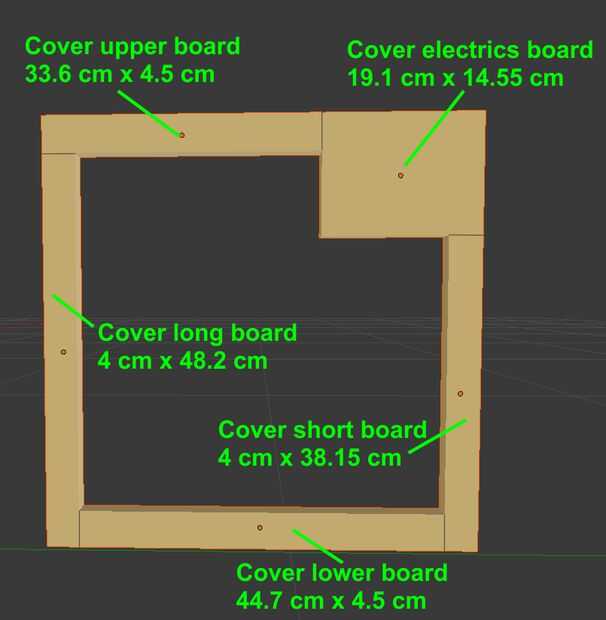

Los cuadros 9, 10, 11, 12, 13
En el siguiente paso debe aplicar las tablas de la cubierta como se describe en las imágenes. Tenga en cuenta que el lado de juntas de la tapa con orificios debe colocarse en ese lado de su IsoLocker, que está más cerca del orificio del cable eléctrico y los agujeros en el tablero de 5V de suministro de energía. Debe atornillar estas piezas de la cubierta junto con el exterior.

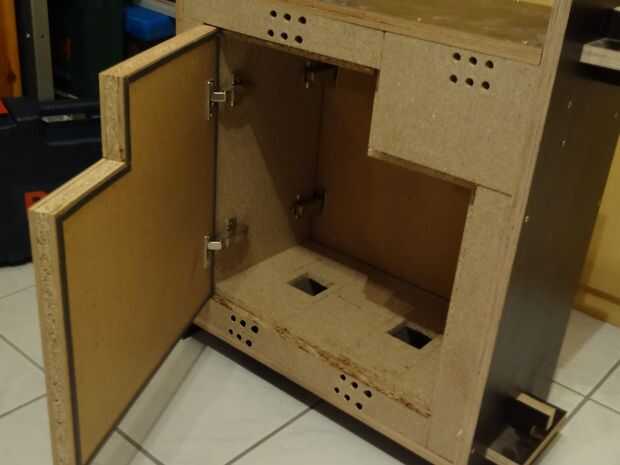

Puertas
Cuadro 13
Podría ser un poco difícil de instalar las puertas correctamente. Debe hacerlo según las instrucciones contenidas en el paquete de bisagras compraste. Asegúrese que las puertas abren suavemente y no tienen ninguna resistencia durante la apertura. De lo contrario los solenoides no podrían ser capaces de abrir las puertas.
Desmontaje
En estos momentos se realizan las mayores partes de trabajo de madera para su IsoLocker. Ahora usted puede estar seguro de que la construcción de su IsoLocker obras. Debe desmontar su IsoLocker todo ahora porque necesita algo de espacio para instalar la electrónica en los siguientes pasos. Durante el desmontaje se debe tener en cuenta cómo construyó su IsoLocker a montar más adelante. Eso significa, que usted debe saber que tornillo va en que agujero y que junta se colocó en que ubicación exacta.
