Paso 4: Corte por láser
El cortador del laser se utilizará para crear las siguientes cosas. Se adjunta un archivo ZIP que contiene todos los archivos SVG relacionados.
- Barra LED con trozos de cartón duro
- Formas especiales de vidrio acrílico
Vidrio acrílico
Fotos 1, 2, 3, 4

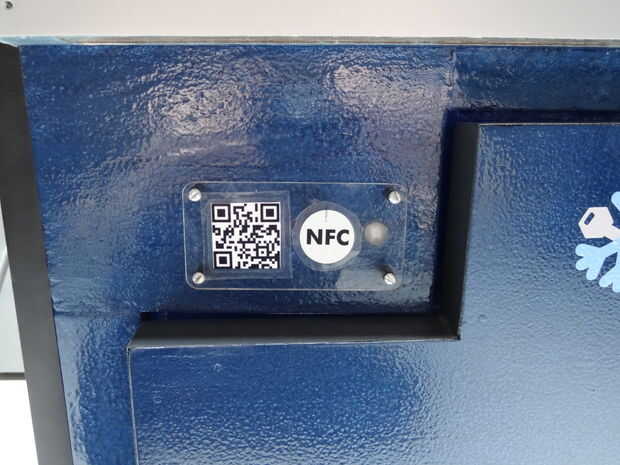

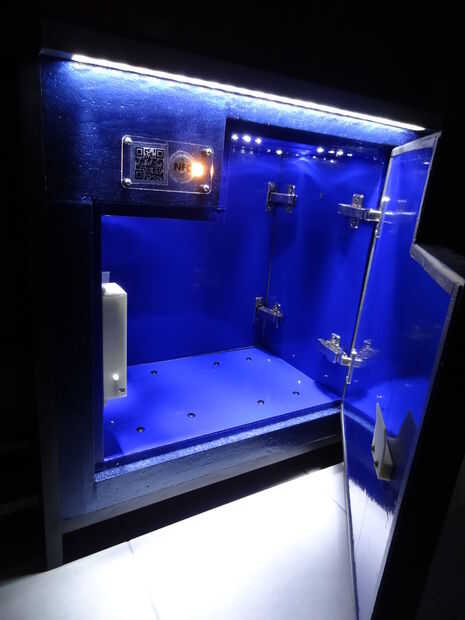

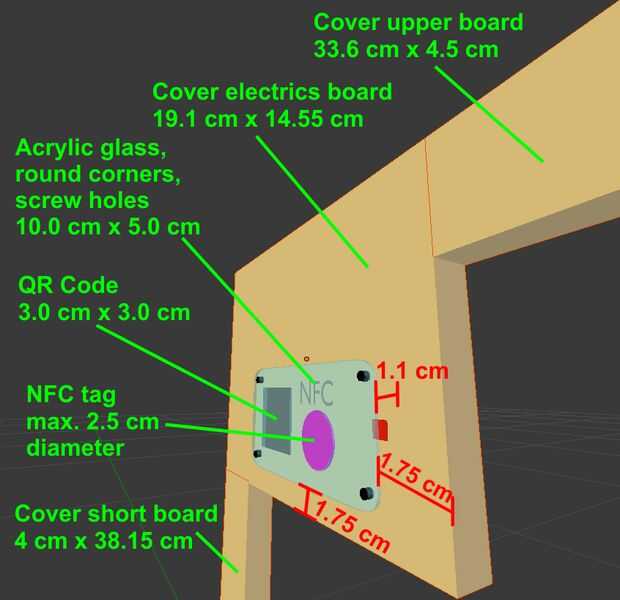

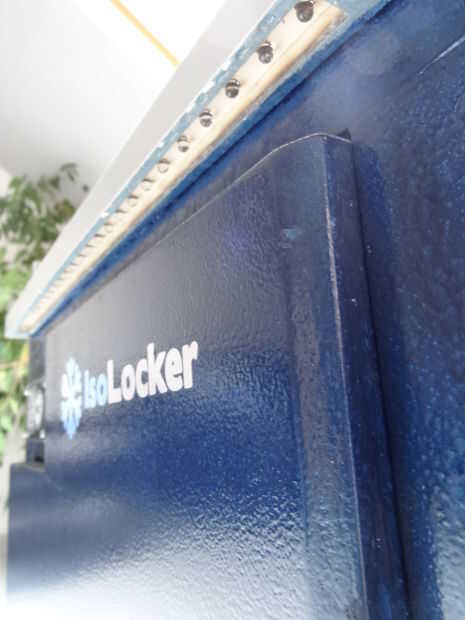

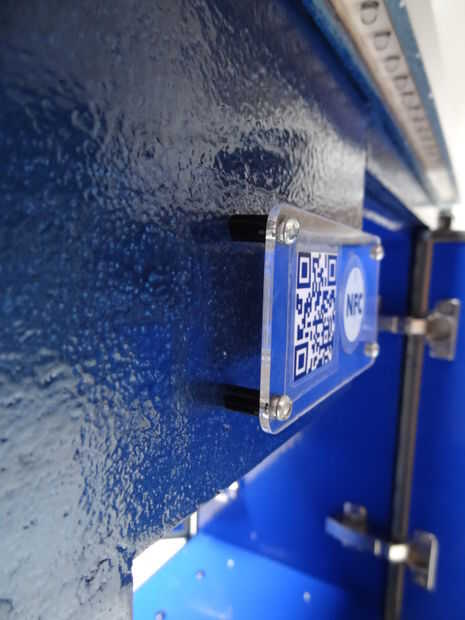

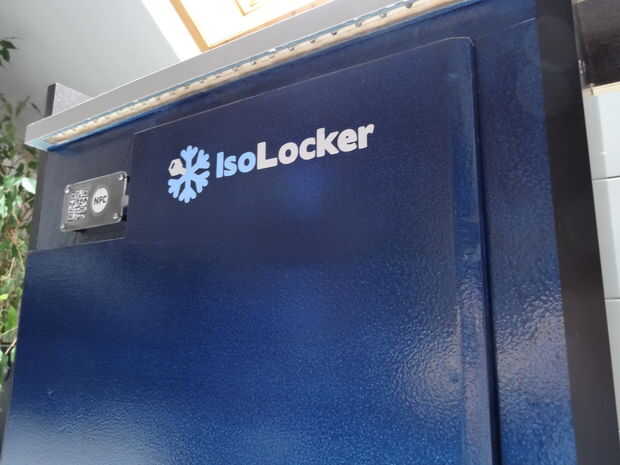

El vidrio acrílico se utiliza de múltiples maneras. En primer lugar, se utiliza como protección para los 25 LED blanco de la barra de LED en el exterior de la IsoLocker. También cubrirá los pequeños agujeros para los sensores de luz en la barra de LED. También se utiliza como superficie de delante de los LEDs RGB, las etiquetas de NFC y los códigos QR. Las partes superficiales deben atornillarse junto con las 19,1 x 14,55 cm electrics cubierta en ambos lados. Se recomienda utilizar algún tipo de espaciadores de plástico para conseguir cierta distancia entre la Junta y la superficie de vidrio acrílico y para ocultar los tornillos. El resto se utilizará en la construcción de la barra de LED. Puede encontrar más detalles en las fotos.
Barra de LED
Cuadros 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16

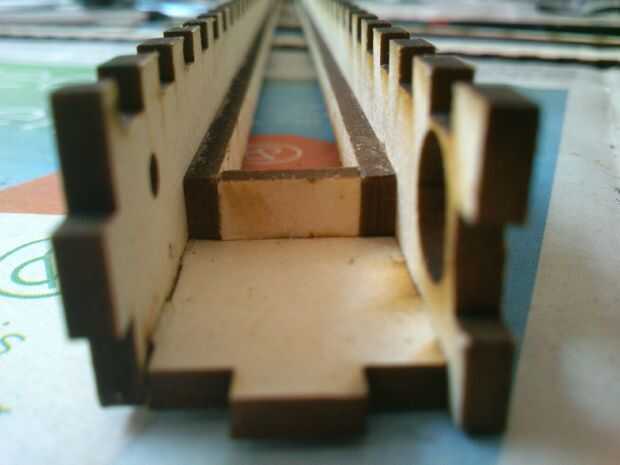

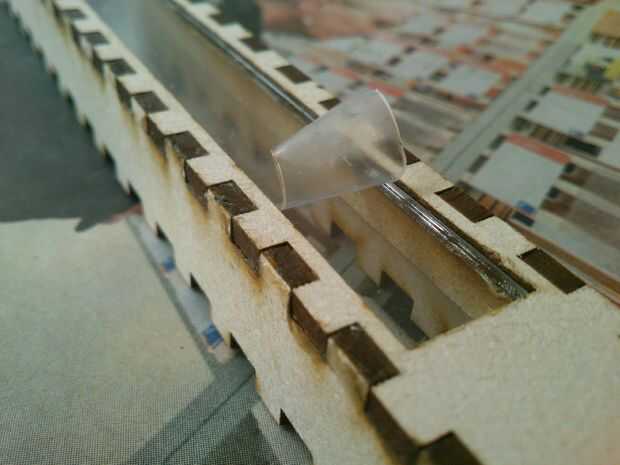

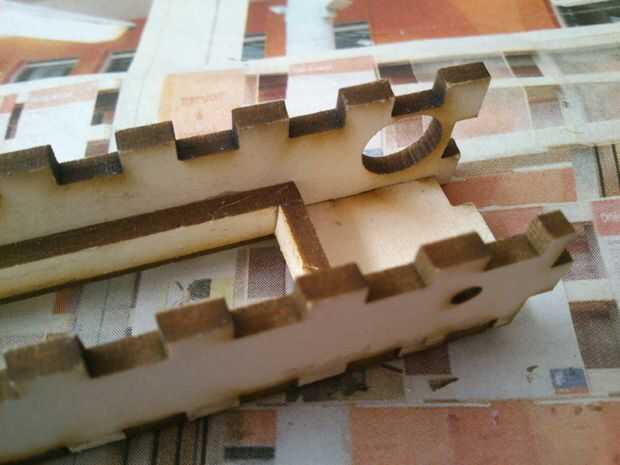

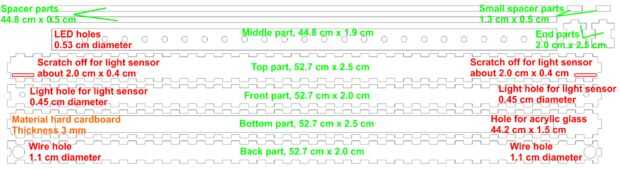

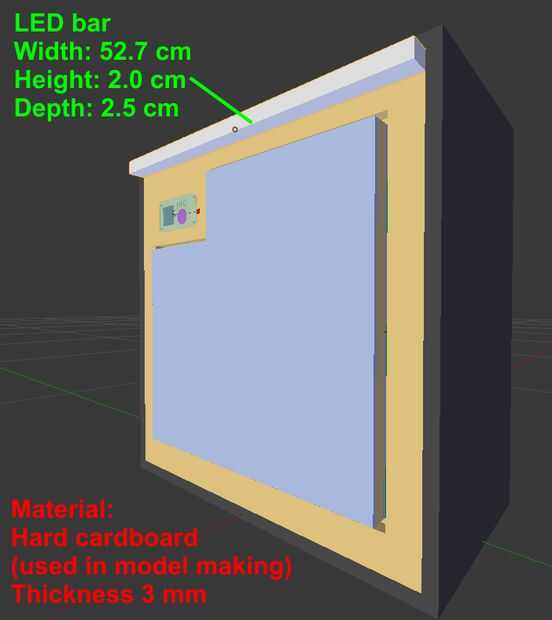

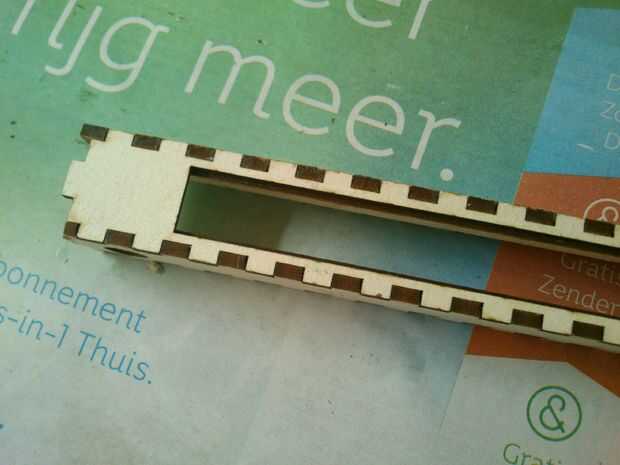

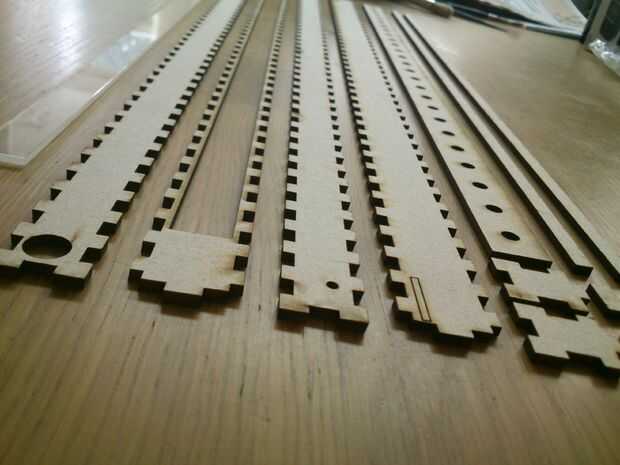

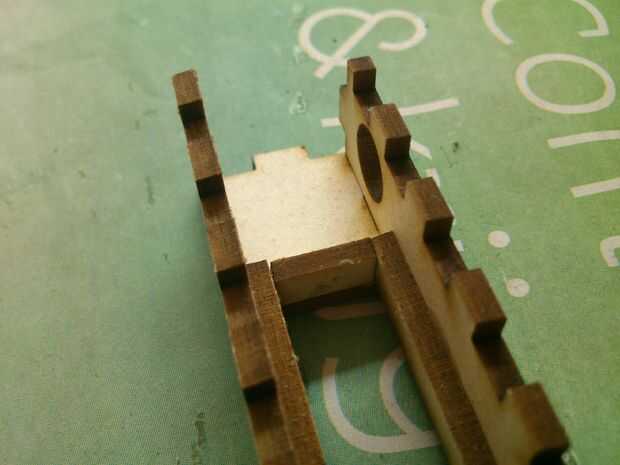

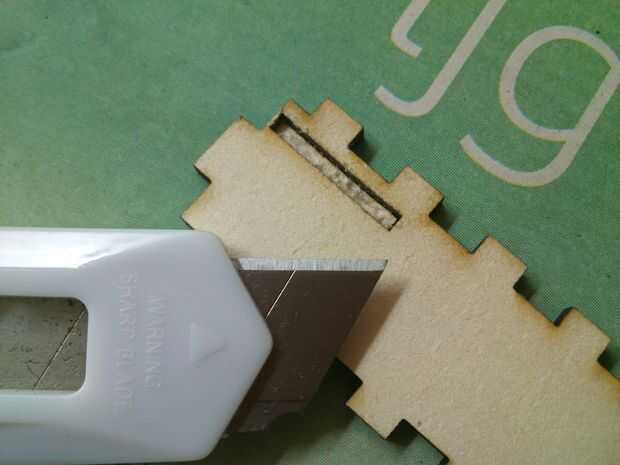

La barra LED se colocará en el lado exterior de su IsoLocker. Hay una página web, que ayuda a crear cajas de un tamaño específico usando un cortador láser, llamado http://boxmaker.rahulbotics.com. Todos los créditos para el diseño de la caja básica van a esta página web. Después de crear las piezas que se describen en las fotos y los archivos SVG en el cortador del laser, puede continuar con la construcción el la barra de LED. Al principio debe utilizar un cuchillo para cortar alfombras para rascar con cuidado algún material en la parte superior como se describe en los cuadros 6 y 8, pero asegúrese de que usted no corte a través del material. Esto se utilizará para los sensores de luz, para que mejor puedan caber en la caja y permanece en posición. Entonces usted necesita pegar la partes delantera y las espalda junto con la parte inferior utilizando algún pegamento de madera. Una vez que el pegamento se seca, puede continuar con las piezas de pequeño separador y espaciador. Estas partes servirá como superficie para pegar el vidrio acrílico LED protección en la caja de la parte inferior y como espaciadores para la distancia entre la parte media y el vidrio de acrílico, así que el epoxi lentes de los LEDs pueden caber en esa habitación correctamente. Por lo tanto necesitan ser pegado alrededor del agujero en la parte inferior en el lado interno de la barra de LED. Una vez más, necesita esperar hasta que el pegamento se haya secado. Luego debe poner a largo pedazo de vidrio de acrílico de protección LED desde la parte inferior de la barra LED. Debe encajan a la perfección y debe mentir en la superficie creada con las piezas del espaciador. Utilizar pegamento normal o caliente para pegar el pedazo de vidrio acrílico en la barra de LED. Entonces puede utilizar algún pegamento para madera a la parte media junto a la frente, espalda, espaciador y piezas del separador pequeño en el interior de la barra de LED. Ahora debe pegar los pedazos pequeños de 1,5 x 0,9 cm de vidrio acrílico junto con la parte delantera de cartón justo en frente de los agujeros de luz para los sensores de luz. Trate de mantener estas piezas de vidrio acrílico tan limpio como sea posible porque los sensores de luz detecta los luz valores más adelante. Puede no poner en la parte superior o parte final, porque usted necesitará instalar los LEDs en los siguientes pasos antes de hacer eso.
