Paso 7: Electrónica - preparaciones
Creación de PCB
Fotos 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

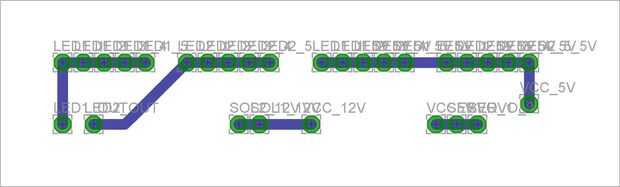

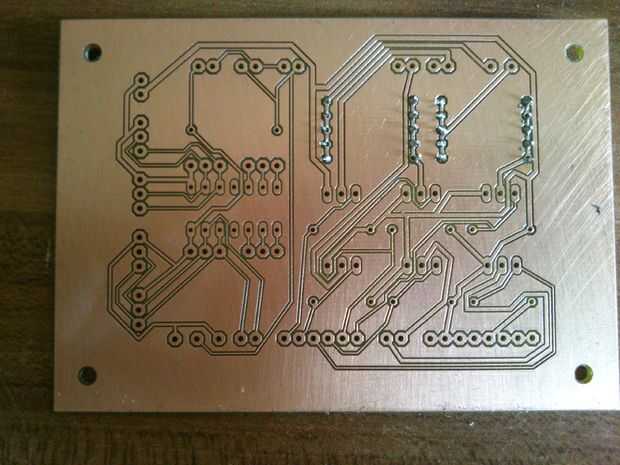

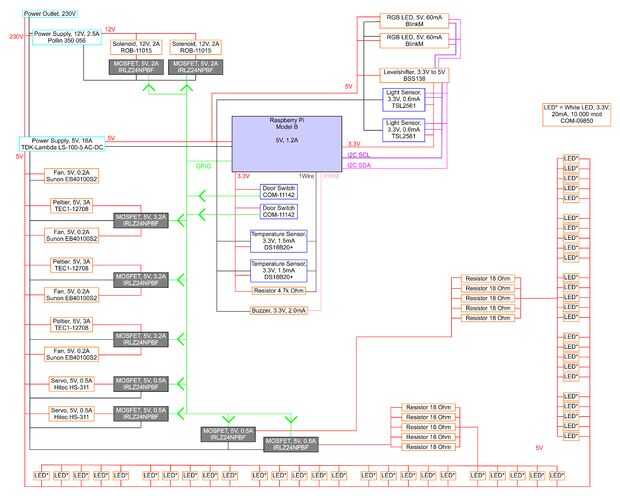

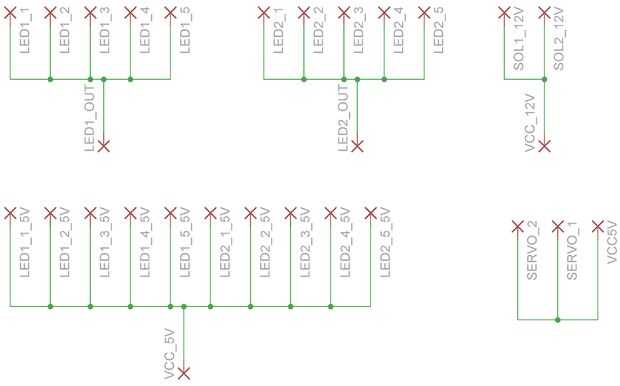

Con el fin de reducir el alambre caos allí será tres tipos de placas de circuito impreso (PCB), un grande, un medio uno y tres pequeñas. Además, estos PCB puede atornillarse junto con la superficie por debajo de ellos, por lo que también son una especie de fijación para todos los componentes eléctricos. Sólo unilateral material de cobre se utiliza para los PCB. En el archivo ZIP adjunto encontrará SCH y archivos BRD para el software libre que se llama águila y usted probablemente pueden utilizar estos archivos para generar los archivos correctos para su molino de PCB. Debe utilizar el molino de PCB con cuidado y prestar atención a las instrucciones relacionadas para el uso correcto de él.
Preparación de PCB
Fotos 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

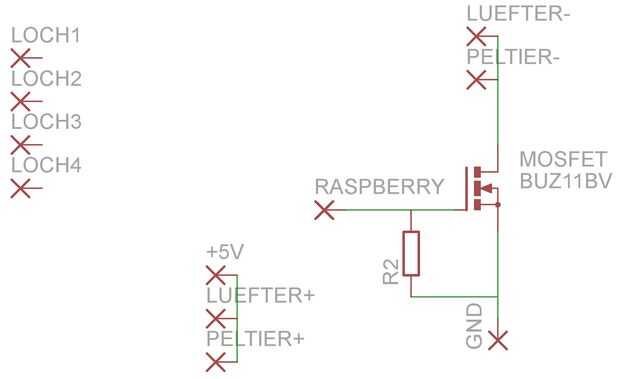

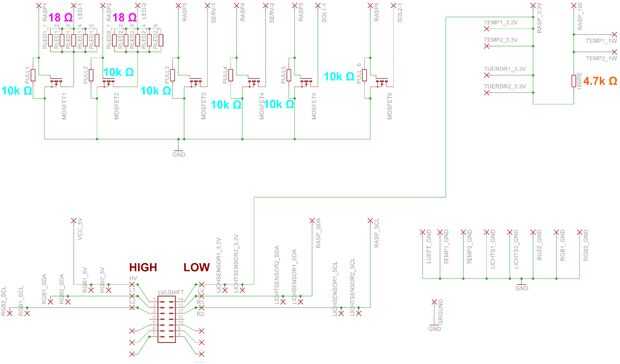

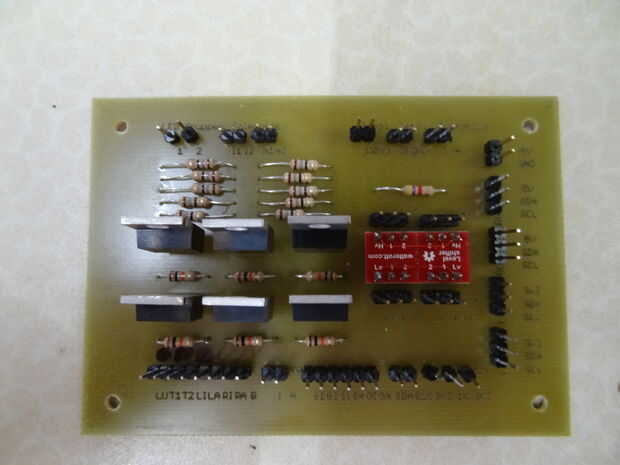

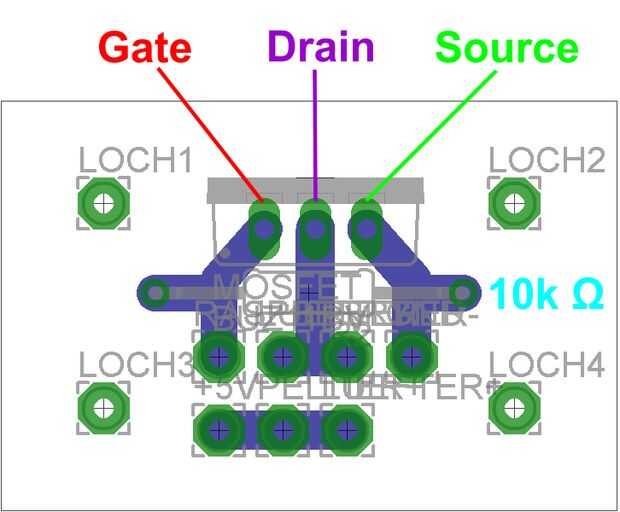

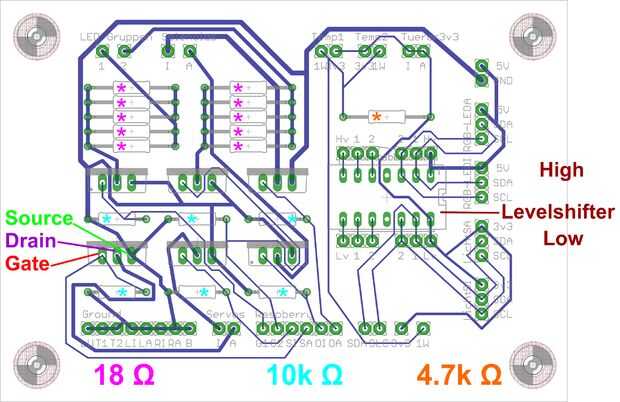

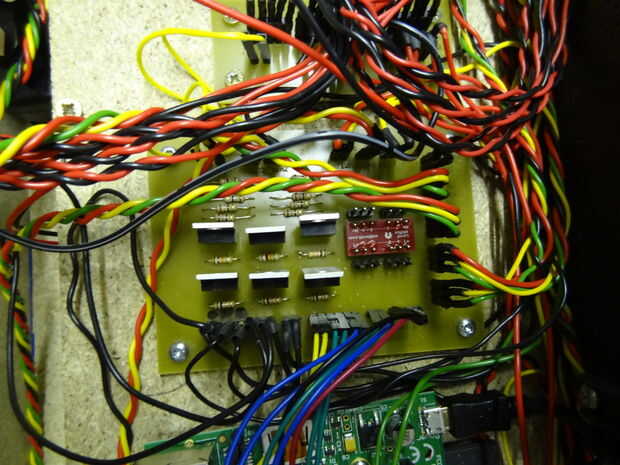

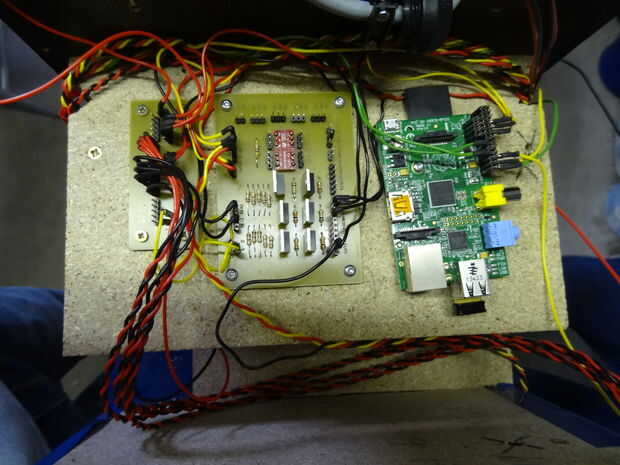

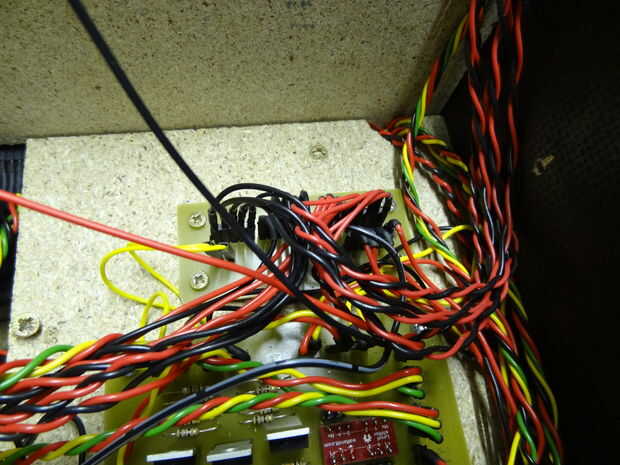

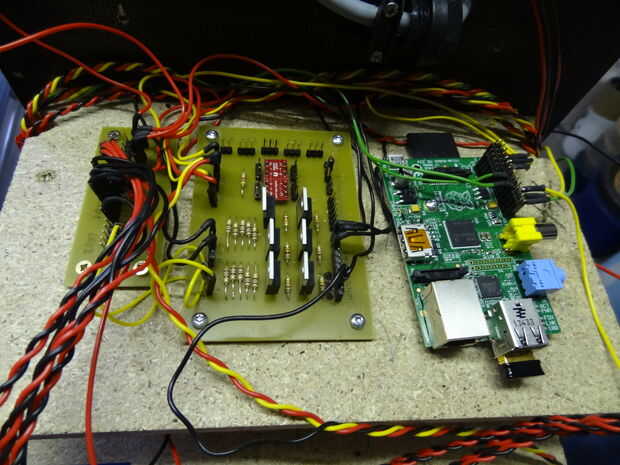

Ahora usted debe tener su PCB diferentes. Al principio debes poner en los diferentes componentes eléctricos y soldarlos. Para el cambiador de nivel y los MOSFET necesita prestar atención a su dirección correcta en el PCB según los esquemas. Después de eso, sigues con los encabezados de perno masculino de cada agujero eléctrico restantes en el PCB, porque cables de perno femenino de la cabecera se utilizará para conectar más tarde. En algunos PCBs hay unos agujeros preparados para tornillos en las esquinas, no jefe del pin macho va obviamente en estos orificios. También puede perforar sus propios agujeros para los tornillos con cuidado. De soldadura requiere un poco de habilidad y experiencia, por lo que debe tratar de soldar todo correctamente con una cantidad adecuada de soldadura en cada lugar. Si no está seguro, utilice el multímetro regularmente para detectar conexiones incorrectas en el PCB. Cuando se utiliza el multímetro, mantenga en mente que la pequeña corriente puede activar los MOSFETs y en ese caso podría ser útil cambiar al modo de medición de resistencia. Ahora debe tener todos los componentes eléctricos en el PCB así como un jefe del pin macho en cada agujero previsto.
Cambio de dirección del RGB LED BlinkM
Fotos 1, 15

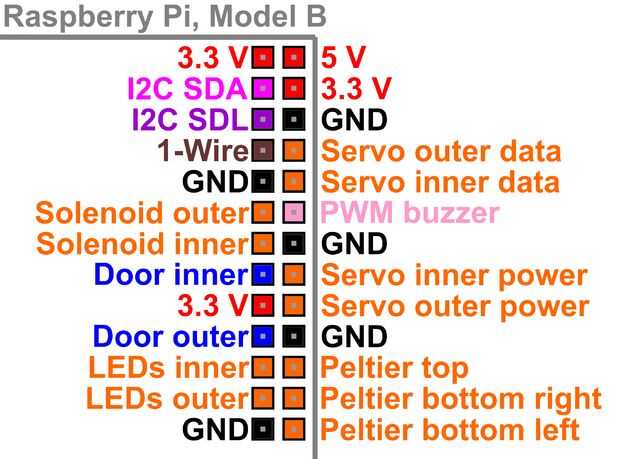

El bus I2C funciona con direcciones de dispositivo único. Para el RGB LED BlinkM la dirección predeterminada del dispositivo I2C es 0 x 09. Esto necesita ser cambiado antes de que usted puede atar con alambre ambos LEDs RGB a la frambuesa Pi porque dejará de funcionar de lo contrario. Así que debe configurar un circuito eléctrico temporal para un LED RGB con el levelshifter como se muestra en las fotos para cambiar la dirección I2C de un BlinkM antes usted puede atar con alambre todo juntos en el siguiente paso. Para ello, la fuente de alimentación del Raspberry Pi debería ser suficiente. Puede conectar el levelshifter y un RGB LED al pin de 5V de la Raspberry Pi. El script de Python ejecutado cambiará la dirección I2C de 0 x 09 a 0x0A. En cuanto tienes todo conectado junto, ejecute los comandos siguientes en la Raspberry Pi y busque la dirección correcta en el resultado de i2cdetect:
- sudo su
- Python /srv/isolocker-python/blinkm-addr-change.py
- i2cdetect -y 1
Preparación de los elementos de peltier
Los cuadros 16, 17, 18, 19

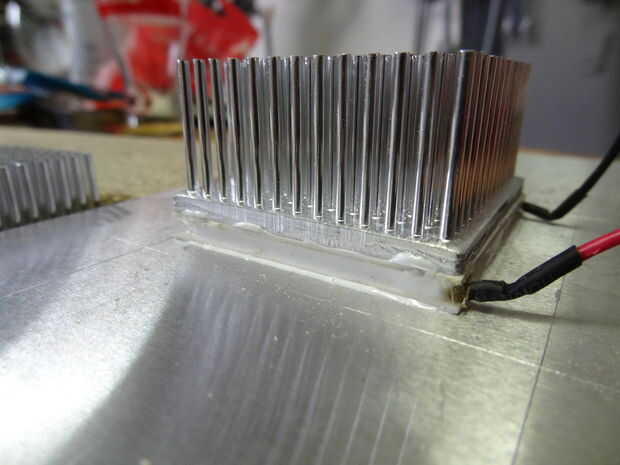

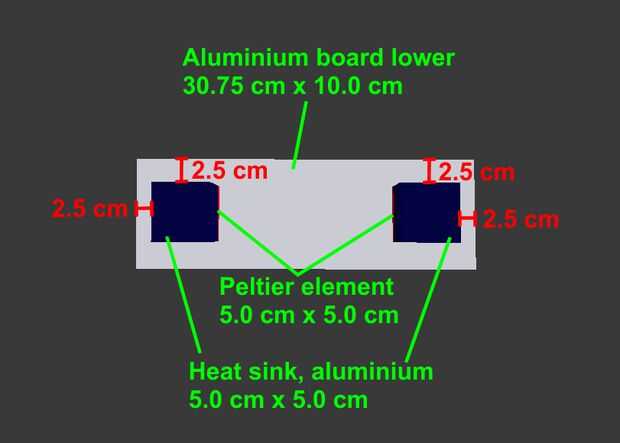

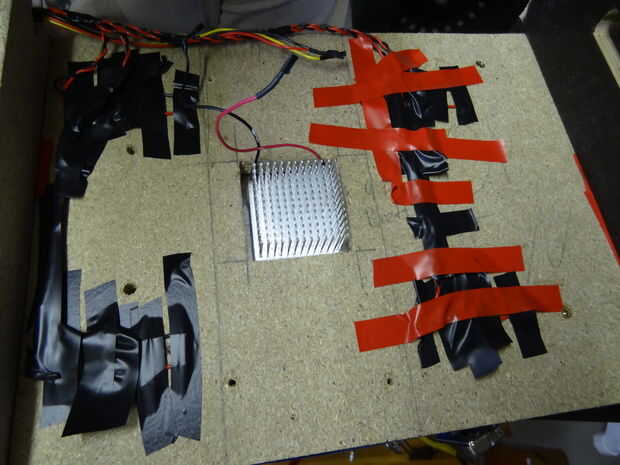

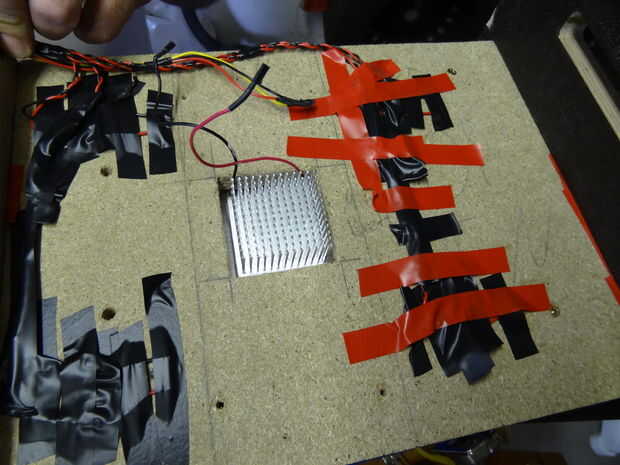

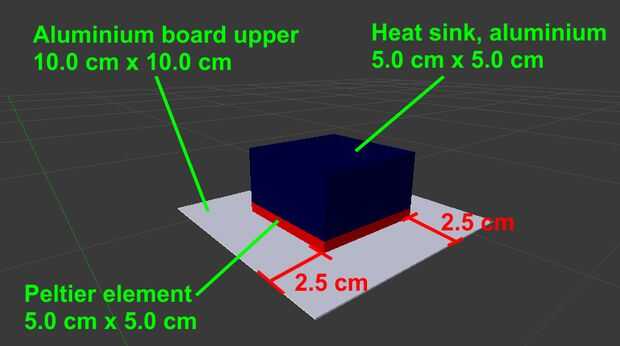

Necesita pegar los elementos peltier, el disipador de calor de aluminio y las placas de aluminio con el pegamento conductor de calor. Debe marcar las posiciones de los elementos peltier en las placas de aluminio como se describe en las imágenes. Antes de que pegue los elementos peltier junto con las placas de aluminio, puede construir un circuito eléctrico temporal para determinar la dirección correcta del elemento peltier como un lado del elemento peltier se calienta mientras que el otro se enfría. Esto no es obligatorio porque el lado caliente y frío de intercambio como cambiar las conexiones de voltaje. Tenga cuidado al usar el pegamento conductivo de calor porque no podría ser esto saludable para usted. Aplicar pegamento conductor calor a la cara fría del elemento peltier y pegar junto con los tableros de aluminio en las posiciones descritas. Presionar un poco en los elementos de peltier y deje que el pegamento seco apagado por algunos minutos. Luego pegue los disipadores de calor junto con el lado caliente de los elementos de peltier con el mismo procedimiento. Perfore agujeros pequeños en cada esquina de la placa de aluminio y poner un tornillo a través de la Junta de aluminio y su superficie de aglomerado.
Preparación de pequeña PCB y fans
Los cuadros 20, 21, 22, 23, 24, 25

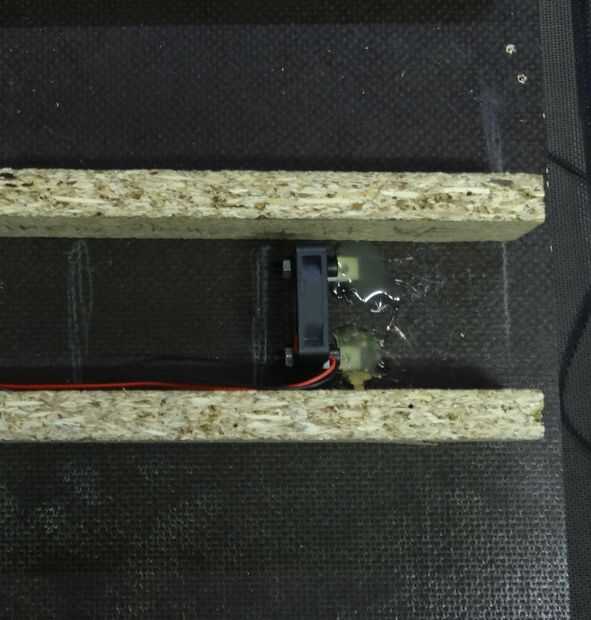

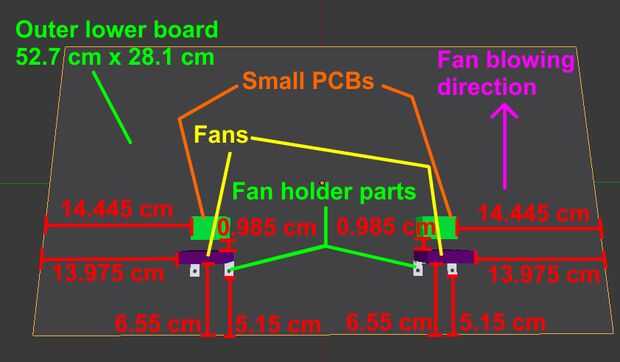

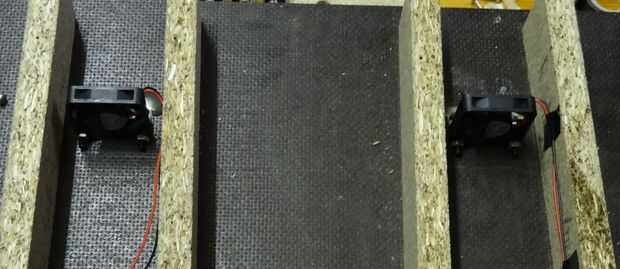

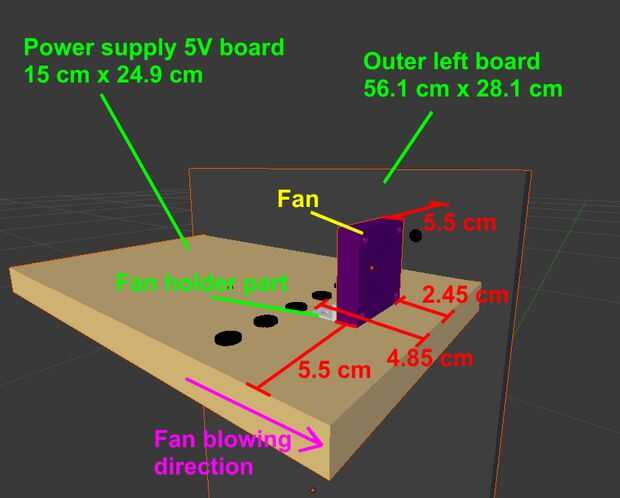

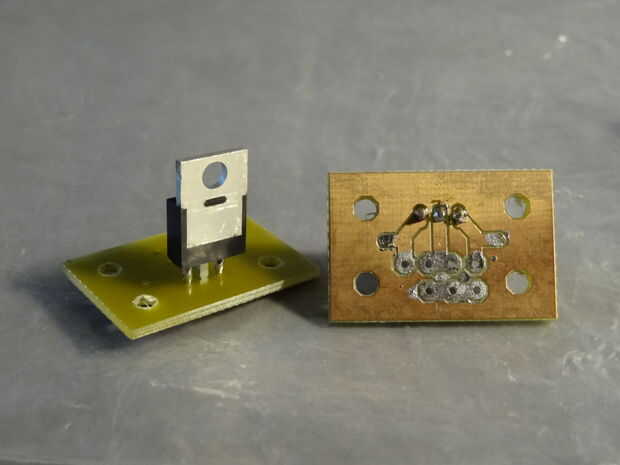

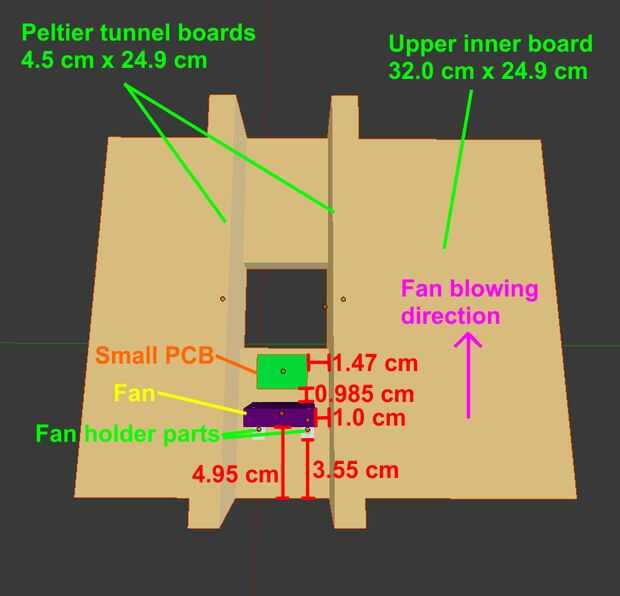

En este paso será poner el pequeño PCB y los fanáticos en sus posiciones correctas. Una vez más, las posiciones exactas figuran en los cuadros. Preste atención a la dirección correcta del ventilador, ya que toma el aire de un lado y sopla hacia fuera en el otro lado. Usted necesitará los tornillos de cabeza plana, 4,0 mm de diámetro y los tornillos hembra, 4,0 mm de diámetro para conectar los ventiladores con las piezas de soporte de ventilador. Hay piezas de soporte de ventilador pequeño y grande, no importa, que los utiliza, porque fueron diseñados de tal manera, que dos piezas pequeñas y dos grandes partes aptas para un ventilador. Podría ser un poco difícil de usar piezas de soporte del ventilador en la parte superior y la parte inferior del ventilador, pero es suficiente para utilizar sólo un lado. La solución simple es utilizar simplemente las piezas grandes para las piezas de soporte de ventilador se describe en los cuadros y utilizarlos sólo en un lado de cada ventilador. Lo que decide hacer, conectar las piezas de soporte del ventilador y el ventilador con cuidado con los tornillos y tornillos hembra, como la rotura de piezas de soporte rápidamente. Es necesario conectar las piezas de soporte de ventilador con los tableros de madera descritos y puede hacer esto mediante un tornillo con cuidado o aplicando algunos caliente pegamento en ese lugar. Cuando usted elige utilizar el pegamento caliente, usted necesita mantener el ventilador posición manualmente por un tiempo hasta que el pegamento haya secado. El pequeño PCB se atornillarán junto con las superficies de madera en las posiciones descritas. Ahora debe utilizar las arandelas de plástico o de goma justo por debajo de los lugares en que el tornillo va a ir a través de la placa y en la superficie de madera. Esto evitará algún posible daño a los PCB.
Preparar los cables eléctricos
Fotos 26, 27

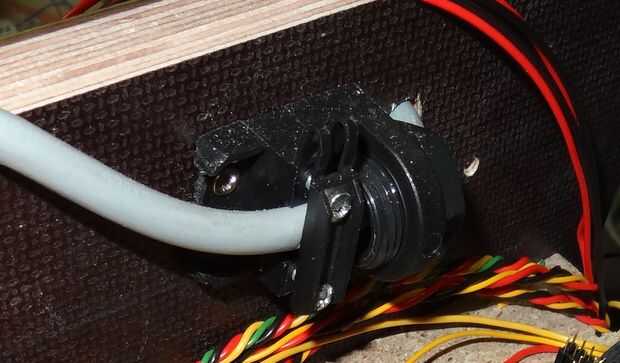

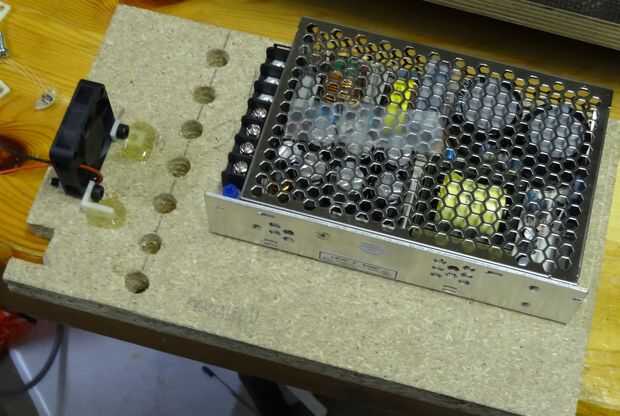

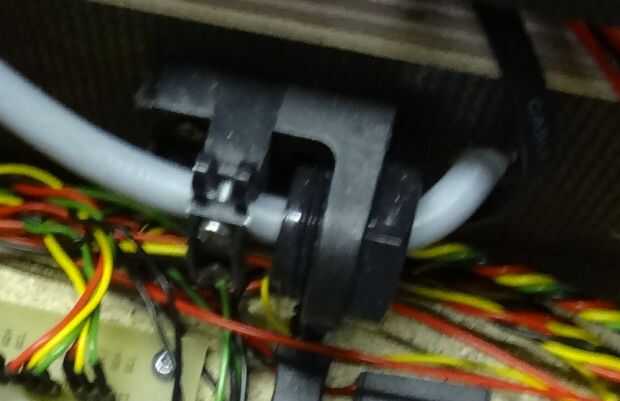

Lo necesario para preparar el cable eléctrico. Corte a través del cable y retire el aislamiento externo del cable. Ahora debe tener tres cables individuales dentro de su cable de alimentación. Generalmente el cable de puesta a tierra tiene los colores verdes y amarillos. Cortar unos 2 cm de los otros dos cables. Debido a, el único cable de puesta a tierra debe ser ahora un poco más largo que los otros dos. Debe hacer esto por razones de seguridad. Quitar un aislamiento en el extremo de cada cable. Poner cada uno de los cables en un único terminal y utilizar los alicates que prensan de estirones del cable para conectar el terminal de cable y el cable. En las fotos puede ver el relieve de cable, que es útil porque evita desgarro causado por el cable eléctrico en la fuente de alimentación de 5V. Se coloca sobre el tablero de 5V de suministro de energía, 15 cm x 24,9 cm y junto al agujero de entrada para el cable eléctrico. Para la colocación correcta, podría ser útil poner la placa en esa posición temporalmente. Tomar la pieza de 50cm del cable eléctrico único, que también es capaz de llevar la energía de una toma de corriente, y cortarlo en dos trozos. Quitar algunos aislamiento en cada extremo de cada cable. En un extremo de cada cable, conectas un terminal nuevo. Los estirones del cable se conectarán con los cables de toma de corriente 230V en la alimentación de 5V, luego con los tornillos, que toman la energía de 230V en la fuente de alimentación de 5V. Cortada su brillo terminal dos y utilizar cada pieza de un solo conector de la fuente de alimentación de 12V. Tornillo de la terminal de brillo junto a la fuente de alimentación de 12V. Cada cable eléctrico solo se debe poner en una de las piezas terminales de brillo ahora. Atornillar de nuevo y asegurarse que las piezas encajan muy bien porque de lo contrario puede causar un corto circuito.
Preparar la barra LED
Cuadro 28

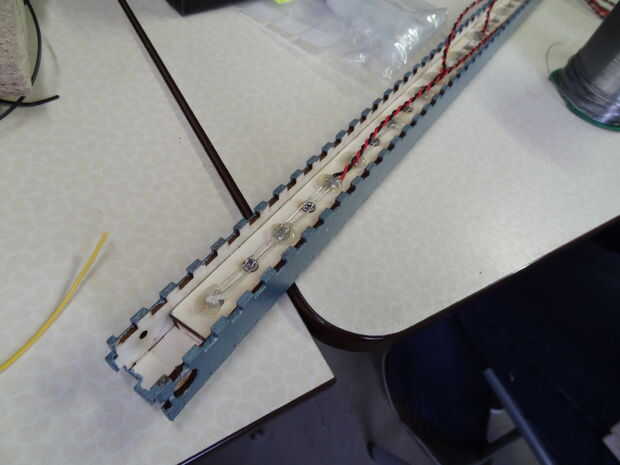

Poner un LED blanco en cada uno de los 25 agujeros en la barra de LED. Tenga en cuenta, que los LEDs tienen una dirección. Generalmente el lado positivo (ánodo) está marcado por un perno largo. Conectar 5 LEDs en un circuito en paralelo y la soldadura de dos alambres de litz con una longitud de aproximadamente 1 m a cada circuito en paralelo. Se puede aplicar pegamento caliente a algunos LEDs para mantenerlos en la posición como se muestra en la imagen. Cinta aislante puede usarse para cubrir las piezas de alambre libre y evitar un corto circuito. Los sensores de luz necesitan ser preparado ahora. Para un sensor de luz, soldar un alambre de litz con una longitud de unos 30cm en las conexiones llamadas SCL, SDA, GND, VCC. Tomar un color especial para cada cable y que lo recuerda, porque usted no podrá ver más adelante otra vez. Poner este sensor de luz en ese lado de la barra de LED, que está cerca de lo eléctrico y la energía suministra. Para el otro sensor de luz, conecte los cables litz de aproximadamente 1 m de longitud a las conexiones del mismo. Tomar los mismos colores especiales para los cables litz como hiciste el primer sensor de luz. Además, es necesario aplicar alguna soldadura entre el GND y ADDR agujero, por lo que están conectados. Esto hará que el sensor de luz cambiar la dirección I2C de predeterminada de 0 x 39 a 0x29. Este sensor de luz va en el otro lado de la barra de led. Luego cada alambre de litz se debe poner a través del agujero grande en los extremos de la barra de led, porque en estos lugares los cables va a ir dentro de la IsoLocker. Por último, puede cerrar completamente la barra de led. Para esto, tome la parte superior de la barra de led, que fue del laser cuttered antes y pegar junto con el resto del led bar utilizando algún pegamento de madera en los bordes. Luego debe pegar las piezas de extremo pequeño de la barra led junto a la barra de led.
Preparación de los soportes de la puerta electrónica
Cuadros 29, 30, 31, 32, 33

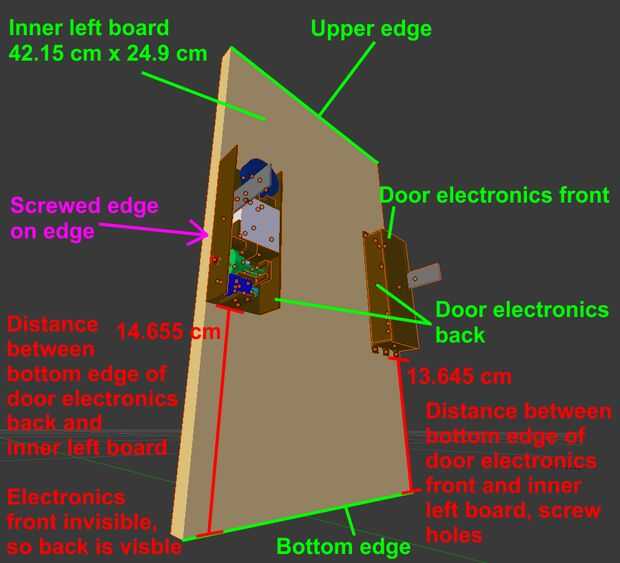

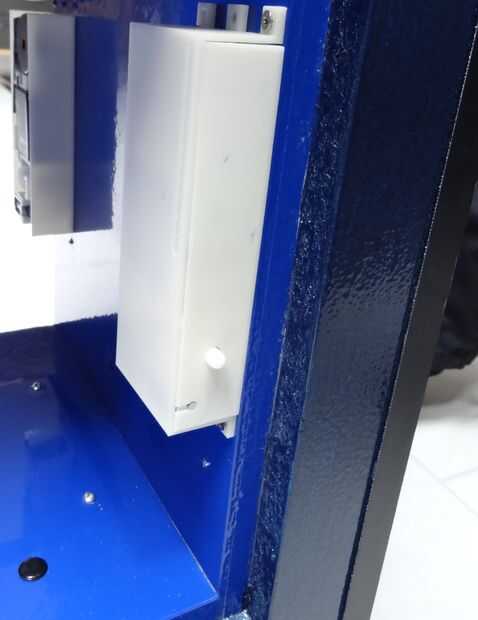

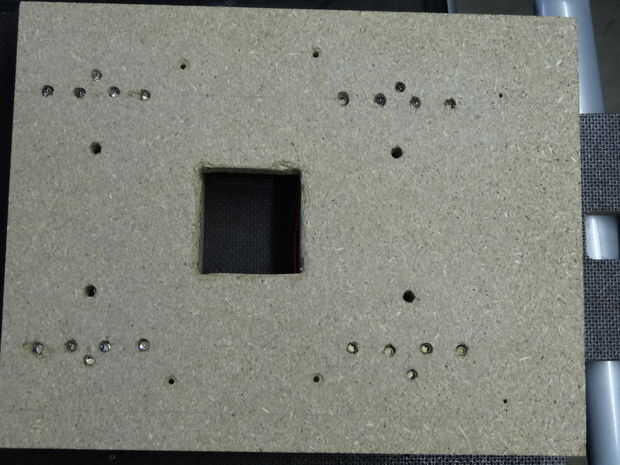

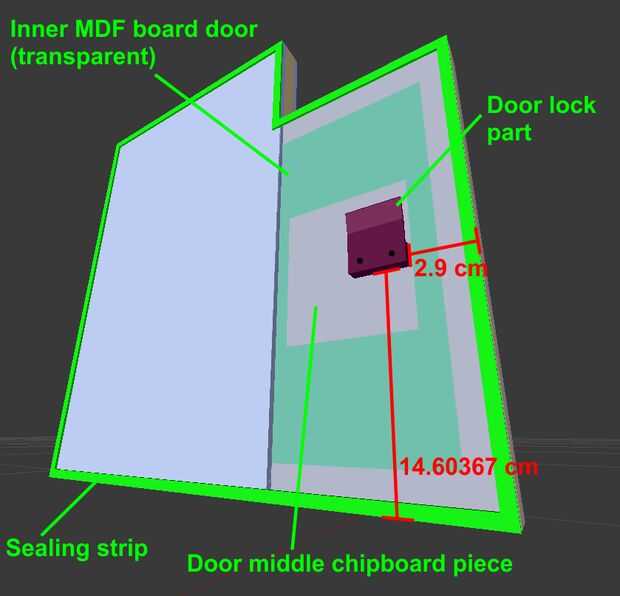

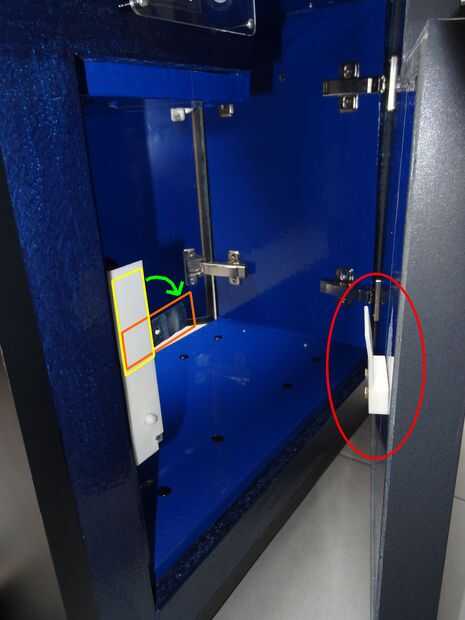

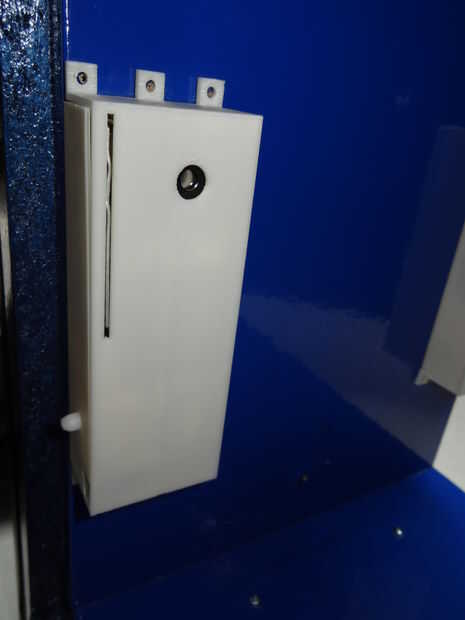

En las fotos puede ver la posición exacta de cada parte de los titulares de la puerta electrónica. Necesita atornillar la parte posterior junto con el interior tablero de la izquierda, pero preste atención a su alineación correcta ya que esto es importante para la correcta funcionalidad de los interruptores de la puerta. Usted también necesita tomar la espalda correcta frente piezas para cada lado de su IsoLocker porque se duplican. El borde exterior de la parte posterior se colocarán directamente sobre el borde de la tabla izquierda interna. Entonces usted debe poner un tornillo en cada esquina de la parte posterior de los titulares de la puerta electrónica. Marque las ubicaciones de los agujeros más grandes en el conglomerado. Estas se utilizarán para los alambres más adelante. Ahora debe tomar la parte delantera puerta electrónica del titular de la y ponerla justo encima de la parte posterior. Completa dentro de la parte posterior debe cubrirse ahora. Tornillo de la parte delantera junto con el conglomerado. Luego tomar la parte delantera y la parte posterior otra vez, porque necesita perforar a través el conglomerado en los lugares que marcó, porque los cables pasarán a través de estos agujeros. Finalizada la perforación de los agujeros más grandes, debe poner las partes traseras en su posición otra vez. Puede utilizar el resto de los orificios para tornillos o puede usarlos como más agujeros de cable o simplemente dejarlos como están ahora, la elección es suya.
Preparando los LEDs interiores
Fotos 34, 35, 36

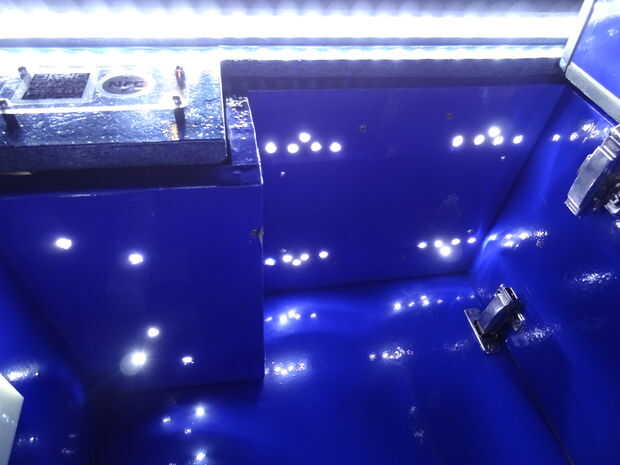

Usted debe ya han preparado los agujeros para los LEDs interiores en pasos anteriores. Ahora poner los LEDs en los agujeros. En cuanto a los LEDs en la barra de LED, debe conectar 5 LEDs juntos a un circuito en paralelo. Otra vez, debe utilizar pegamento caliente para mantener el LED en posición y alguna cinta eléctrica para evitar conexiones equivocadas y los cortocircuitos. Cada circuito paralelo debe estar conectado con dos cables litz tiene una longitud de aproximadamente 80 cm.
Preparación de los solenoides
También tienes que hacer algunos preparativos para los solenoides. Desafortunadamente, el fabricante de los solenoides no marcar ningún cable, por lo que es desconocido, que cable debe ser conectado con la tierra y la contraparte. Si el voltaje se aplica en la dirección equivocada, el metal barra dentro del solenoide se va desplazando vez de empujado hacia fuera. Debido a la construcción del solenoide, esto podría dañar el solenoide. Por lo tanto, debe construir un circuito eléctrico temporal usando la fuente de alimentación de 5V y un solenoide. No Utilice Frambuesa Pi como una potencia de la fuente para el solenoide, como dibujan forma a mucho actual y dañará el Raspberry Pi. Usted debe conseguir una regleta con un interruptor para hacer esto correctamente. Asegurarse que el interruptor esté apagado. Conecte el cable eléctrico preparado con la fuente de alimentación de 5V como se describe en los tornillos de la fuente de alimentación y la regleta. Conecte un cable de un solenoide con + 5V y el otro cable con toma de tierra en la alimentación de 5V alimentador. Ahora encender la regleta y observar el solenoide por unos 2 segundos. Si no saltara el palo de metal, debe conectar los cables al revés para la dirección del voltaje correcto. En este caso debe repetir el procedimiento entero con los alambres de intercambiar. Si el palo empujó hacia fuera, ya tienes la dirección correcta. Apagar la regleta rápidamente después de 2 segundos porque podría dañar el solenoide si el voltaje se aplica demasiado en la dirección equivocada. Ahora usted debe saber la dirección de la tensión correcta para el solenoide. Marca el cable de tierra porque necesita saber esto más adelante. Repita la prueba para la otra también de solenoide.
