ISPRESSO: remoto controlado, frambuesa Pi Espresso máquina (9 / 26 paso)

Paso 9: Mazos de cables

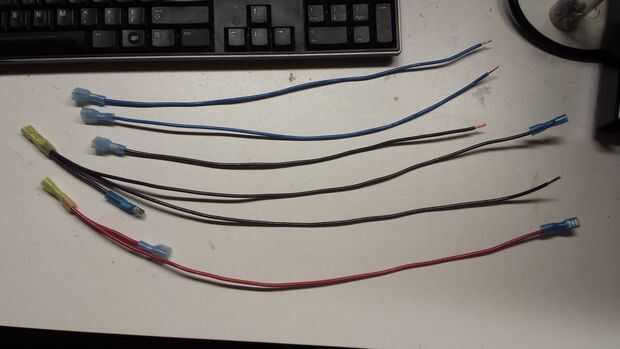

Crear algunos arneses de cableado con cable de alta tensión 14ga:

* Cable negro - 10ga hembra con 3 alambres

---corta alambre 4" termina en un conector macho de 14ga

---cable largo 16" termina en un conector hembra de 14ga

---cable largo 16" terminando en cable desnudo * alambre negro - 12" desnudo alambre 14ga conector hembra de un lado otro lado * cables rojos - 10ga hembra con 2 cables

---corta alambre 4" terminando en 14ga conector macho

---cable largo 16" termina en un conector hembra de 14ga * azul cables (dos iguales)

---12" desnudo alambre 14ga macho de un lado otro lado

---12" desnudo alambre 14ga macho de un lado otro lado
