ISS Overhead (3 / 6 paso)

Paso 3: Colocar y soldar los componentes electrónicos

Lo siguiente que vamos a hacer es colocar nuestros componentes electrónicos y les de la soldadura! No te preocupes, no hay nada demasiado difícil aquí.

DC Jack de barril:

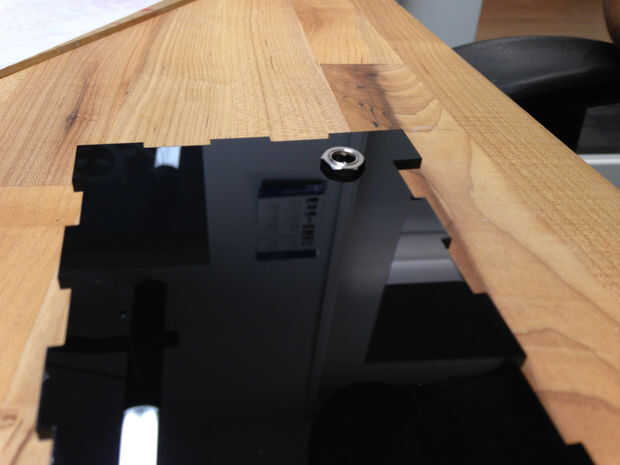

1. Atornille al conector de barril C.C. en la pieza posterior de la enblosure

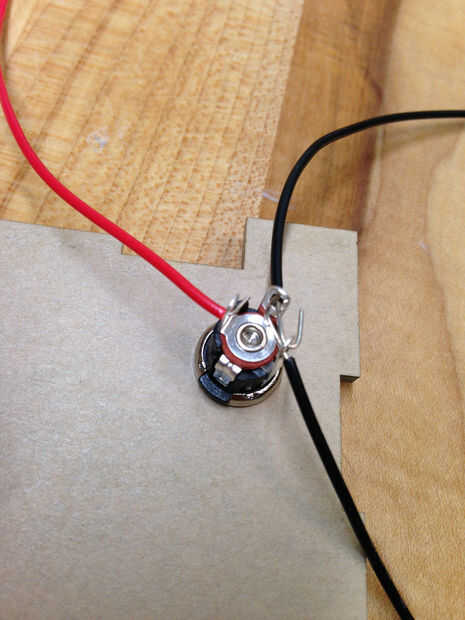

2. Soldar dos cables rojos con el cable conectado a la pieza posterior de la toma de barril C.C.
3. Soldar dos cables negros que los otros dos cables, luego soldar los dos hilos entre sí.

Colocación de la imp:

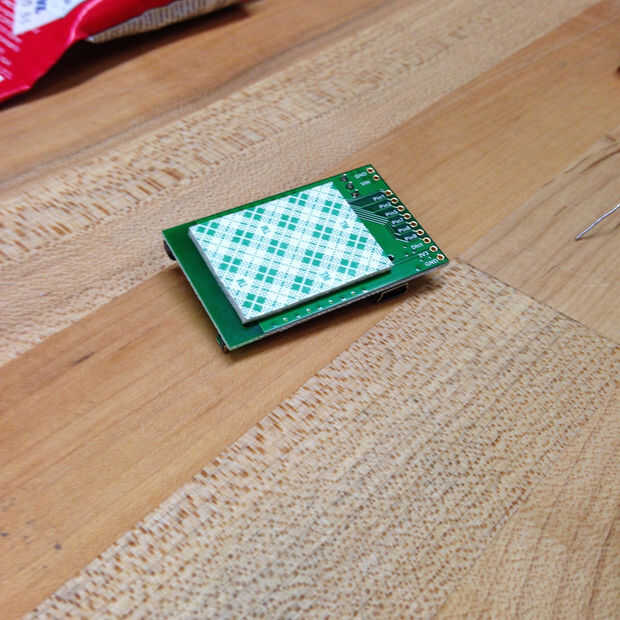

1. Añadir un trozo de cinta de espuma de doble cara a la parte posterior de la April Board.

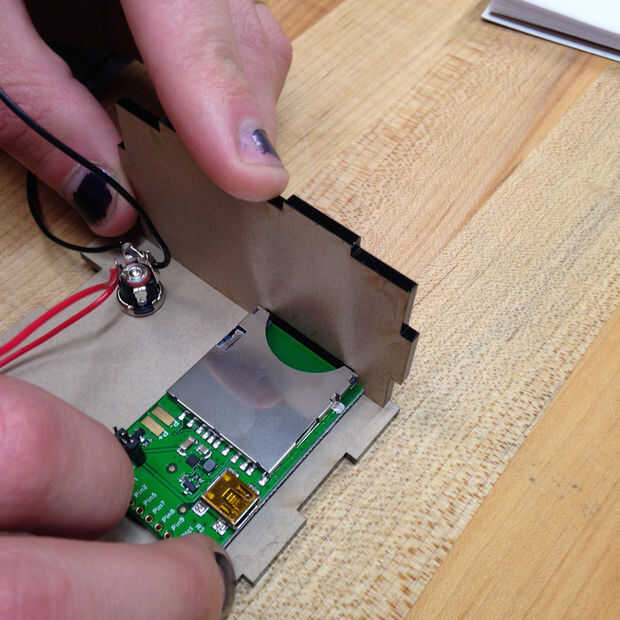

2. Utilice el panel lateral con una ranura en él guía donde debe colocarse la Junta de abril
3. Quitar al otro lado de la cinta de doble cara y pegue la April Board.

Conecte al abril al barril C.C.:

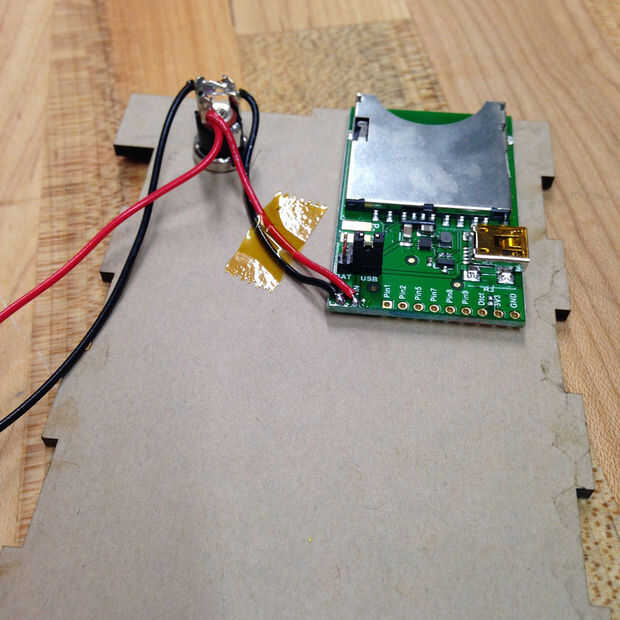

1. La soldadura de los cables rojos con conector de VIN de la imp
2. La soldadura de los cables negros al pin GND de la imp

Lugar la NeoPixels:

Nota: Las tiras de NeoPixel tienen DI por un lado y en el otro lado. Asegúrese de que seguir la imagen para ver la colocación correcta

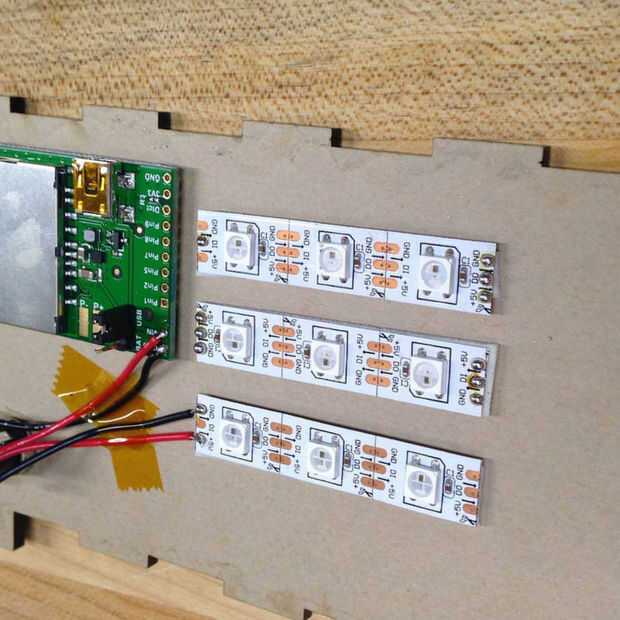

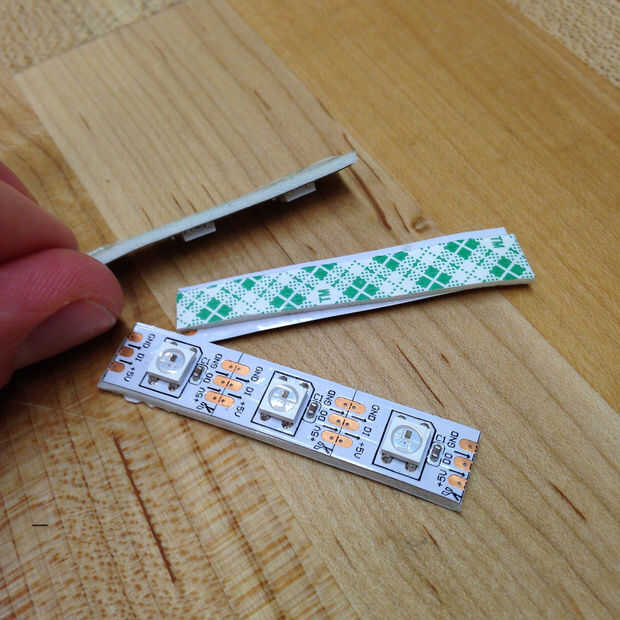

1. Corte tres conjuntos de 3 NeoPixels y coloque cinta de doble cara en la parte posterior de las tiras
2. Retire al otro lado de la cinta de doble cara y coloque las tres tiras aproximadamente en el centro del recinto.
   • Asegúrese de colocar las tiras de modo que sean fáciles de cadena (ver imagen)

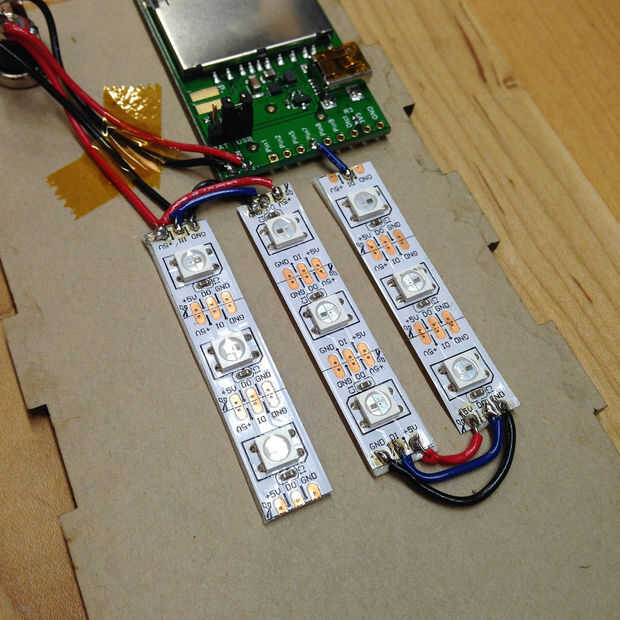

La NeoPixels de la soldadura:

1. Soldar un cable de PIN7 (imp) DI(franja superior)
2. Soldar un cable de la DO (franja superior) di (franja central)
3. Soldar un cable de DO (tira media) di (franja inferior)
4. Suelde el cable rojo extra desde el conector de barril de DC a 5V (franja inferior)
5. Suelde el cable negro extra desde el conector de barril C.C. al GND (franja inferior)
6. Conectan los 5V y GND pernos de cada tira.

Ver última imagen para lo que debe buscar como cuando hayas terminado
