Paso 2: Lcd i2c
Normalmente que usted compra un carácter lcd tendrá 16 pernos que deben conectarse a frambuesa. y que involucrará a muchas de sus pernos de gip.
para evitar eso, lo que tienes que hacer es con un convertidor de lcd i2c. es un módulo que estará conectado a los 16 pines lcd y necesita "vcc" y "tierra" para poder "scl" y "sda" para la conexión i2c. así facilita mucho.
Aquí se puede comprar: el módulo del i2c pcf8574 lcd

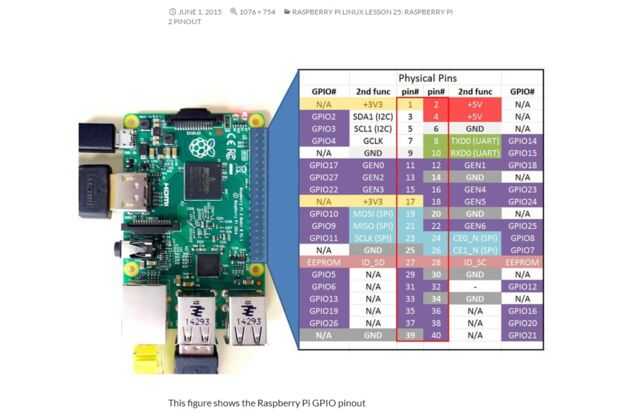

Cuando hizo las conexiones puede conectar el módulo i2c a frambuesa pi:
módulo de frambuesa
Tierra---> PIN 6
VCC---> PIN 1
SDA---> PIN 3
SCL---> PIN 5
una vez You ' r con conexiones ir a la masilla de frambuesa y el tipo de línea de comandos y escriba:
sudo mkdir /home/pi/ISS_LCD
ahora si haces un:
ls
Usted verá un directorio llamado lcd.now ir a lcd por:
cd ISS-LCD
Ahora vaya al tutorial por Matthew Timmons marrón frambuesa i2c - LCD y hacer el funcionamiento de la lcd.
(es un gran tutorial, algo que no se encuentra simplemente siempre:))
