Paso 2: combinar e imprimir
Siguiendo las indicaciones en este Instructable, combiné la placa plegable del lado del cuchillo con el lado de la caja del iPhone.

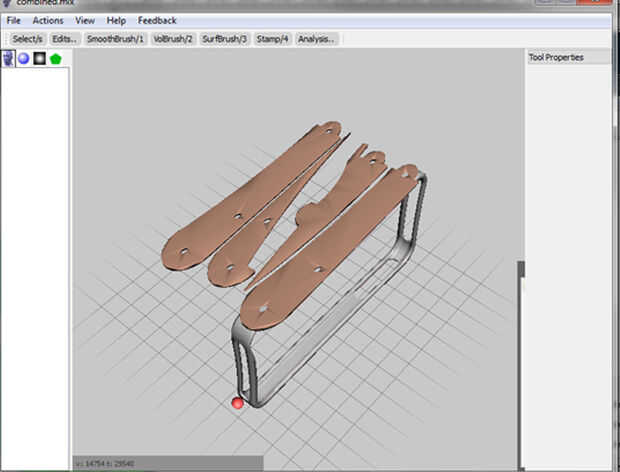

Una vez que tienes tu. Archivos OBJ, seguí pasos de ShadyLogic sobre cómo editar con MeshMixer y pudo rápidamente importar 2 modelos. Importar un modelo, luego importar otro asegurándose de que a "append" el proyecto para tener los dos modelos en el mismo entorno.

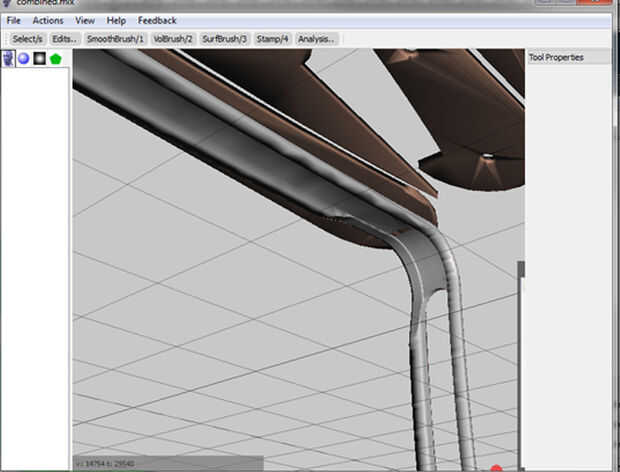

Usando alt + haga clic derecho / alt + izquierda y haga clic en los botones de ratón que era capaz de navegar por el entorno MeshMixer y línea a mis modelos. Coloqué el interior borde el plegamiento del cuchillo y alineada con el interior de la caja del iPhone. Preste atención a que el revestimiento de cuchillo penetra el plano del interior de la caja del iPhone.
Combinar los dos modelos, seleccionando un modelo y luego Mayús + clic el otro modelo (que deben tanto vuelta a blanco). Luego ir a Edición > combinar para combinar los modelos en uno.

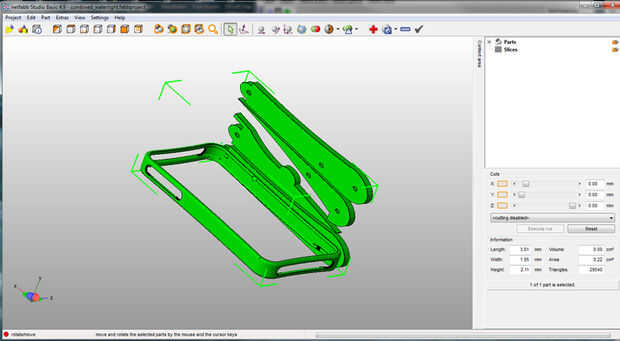

Ahora podemos exportar el modelo combinado a NetFabb para que podamos hacer estanca antes de enviarlo a imprimir. En Netfabb ir a Extras > reparación entonces encontrar reparación automática en la parte inferior derecha, luego ejecutar la reparación. Ahora tiene un modelo 3D estanco, personalizado para enviar a las impresoras. Guardar el modelo como un. STL o. OBJ (dependiendo de lo que requiere el servicio de impresión).
Después de que tienes tu. STL o. Usted necesitará un lugar para imprimir el archivo OBJ. Hay empresas como shapeways y i.materialize, el precio dependerá del volumen de su modelo.
Mi iStab fue impresa en la Objet Connex 500.
He incluido el. Archivo STL tendrás que imprimir tu propio iStab aquí ↓
