Paso 2: Grabar el tablero
Primero empezare por cortar una pieza de tablero revestido de cobre con el tamaño de una batería AA, voy a pegarlo a la parte posterior del titular de AA, por lo que debe tener las dimensiones correctas. En este caso las dimensiones son 1.2 x 5 centímetros.

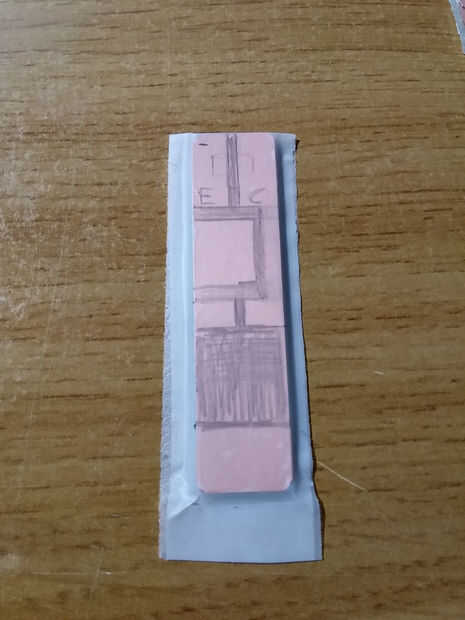

Para grabar la Junta pegue alguna cinta en ambos lados después de fregar y limpiar con alcohol, esto eliminará cualquier aceite dejado por mis dedos que podrían arruinar el proceso, también es importante sellar los bordes demasiado así que el grabador no come lejos.

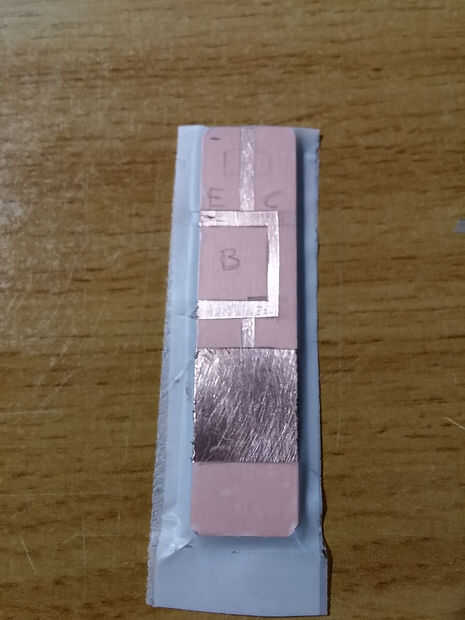

A continuación corté la forma del circuito con un cuchillo x-acto como se ve en las fotos, las zonas expuestas se come lejos. Esta disposición está muy bien y os animo a usarlo, pero siempre puede mejorar su diseño.

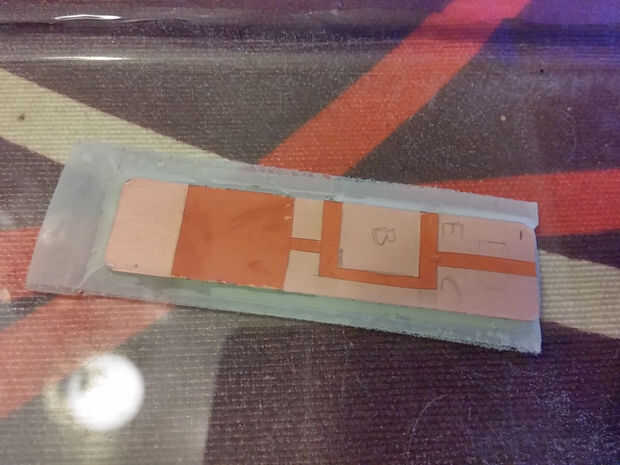

Para grabar la Junta utilizo una mezcla de ácido clorhídrico (20-30%) (también conocido como ácido muriático, limpiador de piscinas o ácido clorhídrico) con agua oxigenada (3%) (también conocido como común herida desinfectante) en una proporción de 1:2, 1 parte de ácido clorhídrico por 2 partes de H202. Esta solución no puede ser reutilizada, ya que es inestable y va a perder su poder dentro de algunas horas.
El proceso de la aguafuerte generalmente toma de 5 a 10 minutos.

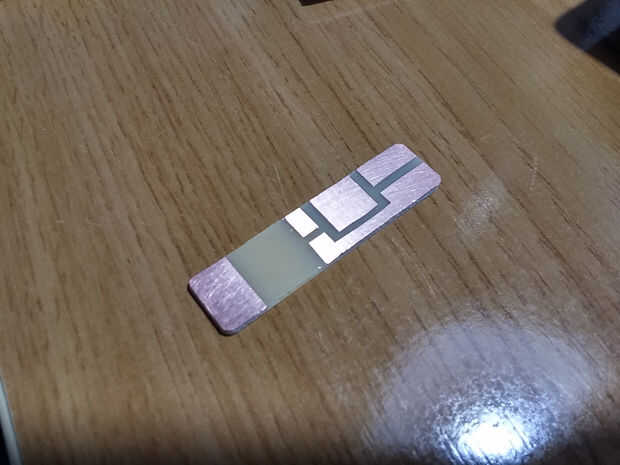

Después de que la Junta está grabada quitar la cinta adhesiva y continúo con el siguiente paso.
