Paso 4: montaje

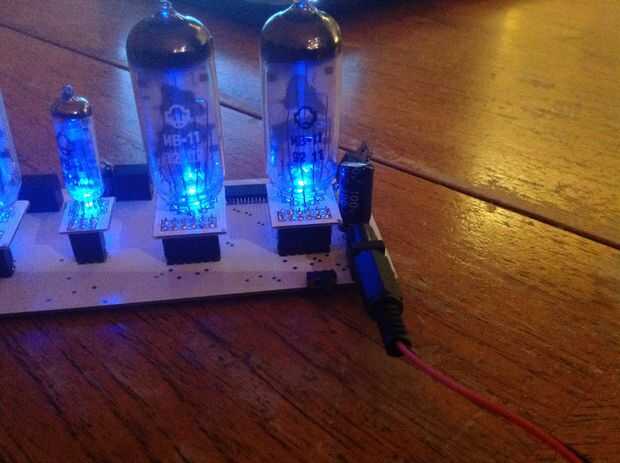

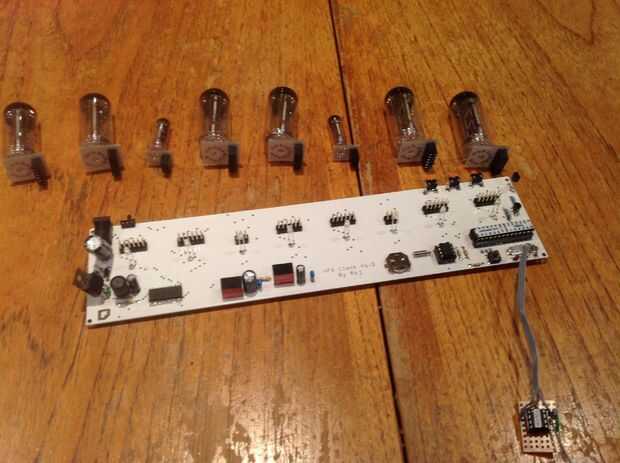

Cada uno de los bulbos de VFD necesitan ser soldadas sobre placas correspondientes allí, es difíciles asegurarse de que todos terminan a la misma altura.
Entonces es sólo un proceso de soldadura en todas las otras cosas, más difíciles de bits es el chip de controlador VFD max6921 como sólo pude conseguirlos en un ancho tan formato para necesita soldadura superficial.

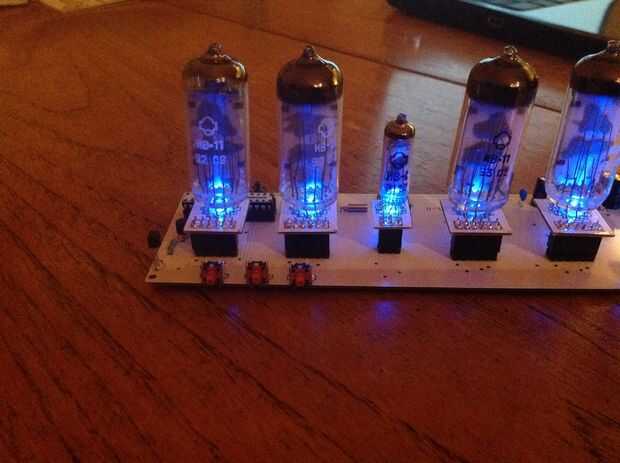

Como se puede ver en las fotos hay 3 botones de ángulo recto en la parte posterior para la operación del menú y un interruptor en el otro lado.
El reloj de tiempo real tiene una batería de respaldo por lo que nada se pierde cuando se apaga el reloj, también la configuración se almacena en la eeprom del ATMEGA328.
