Paso 2: Distancia Sensor - HC-SR04 {biblioteca usada - NewPing}
La biblioteca en este objetivo es conocida como NewPing por Tim Eckel para hacer el código más fácil de entender para los principiantes... Para aquellos que quieran saber más sobre cómo funciona la función... también he incluido un dibujo con detalles
Para más detalles acerca de diversa función y métodos de la biblioteca de NewPing por favor, visita:-
http://Playground.Arduino.CC/Code/NewPing#Methods
Objetivo 1 : - para agregar la biblioteca de NewPing al IDE
Nota :-saltar este objetivo si ya sabe cómo hacerlo.
Paso 1:-descargar NewPing.zip
Paso 2:-abrir el IDE Arduino
Paso 3:-menú Sketch > Import Library > Agregar biblioteca
Paso 4:-ubicar la NewPing_v1.5.zip
Paso 5:-haga clic en abrir
Paso 6:-archivo > ejemplos > NewPing encontrar.. .para confirmar
2 objetivo : - conocer algunas funciones de la biblioteca y jugar un poco con el sensor
Cosas necesarias:-
- 1XArduino UNO R3 (o lo que quieras) conectado a un cable USB para comunicarse con la computadora.

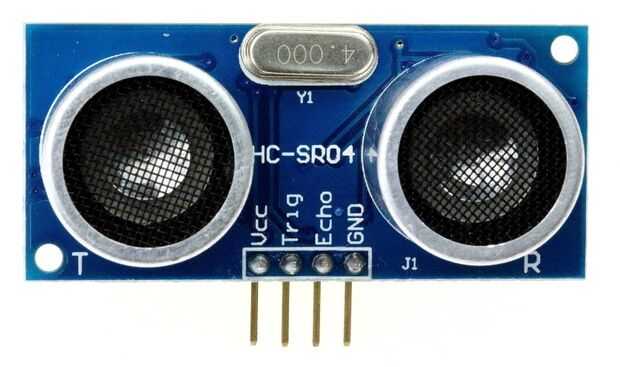

- 1XHC-SR04.

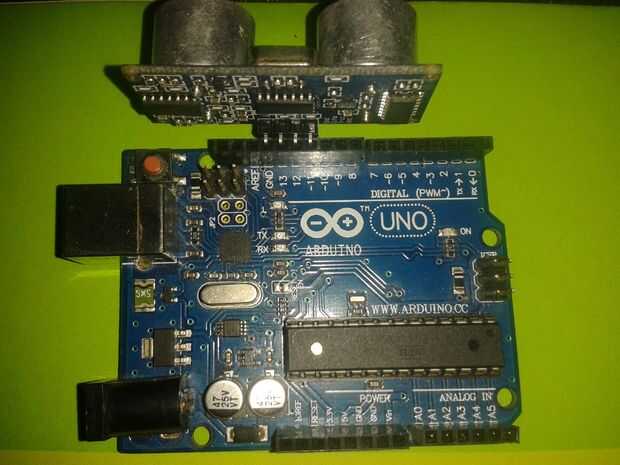

Paso 1 :-adjuntar a la HC-SR04 como se muestra en la imagen
Tierra---> Gnd
Eco---> pin Digital 13
Trig---> pin Digital 12
VCC---> pin Digital 11
Paso 2:-
Opción 1 :- copia el código del txt HC_SR04 subirlo [primero entender, luego subir]
Opción 2: - abrir el IDE, vaya a archivo > ejemplos > NewPing > NewPingExample. Entonces declarar pin 11 como perno de la energía, entonces establece en alta en la función setup() y cambiar la definición de pin 'trig' y 'Eco'
[Primero entender, luego subir]
Nota : - optar por la opción 2, creo que es mejor, he mencionado en el paso anterior y también lo estoy haciendo ahora
Lea los comentarios, describen todo [hacer esto para cada Sketch]
Paso 3:- Abra el Serial Monitor Ctrl + Mayús + M. Jugar con su mano durante algún tiempo
Nota :- si la distancia es > = distancia máxima conjunto.. .entonces la función ping devuelve cero
Sugerencia 1:-por favor, lea el archivo HCSR04.pdf y el enlace mencionado arriba para una mejor comprensión.
Sugerencia 2:-'without_library_HCSR04.txt' archivo para saber como hacerlo a tu manera sin usar la biblioteca y algunos memoria de programa de ahorro.
