Paso 4: Conectarlo

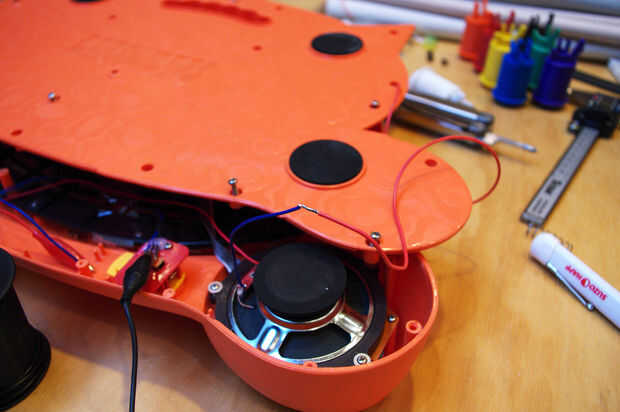

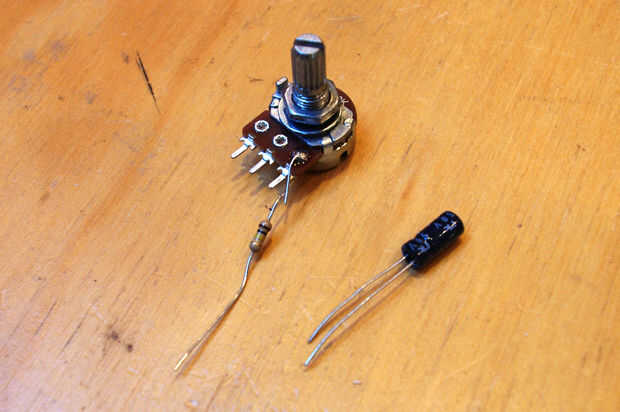

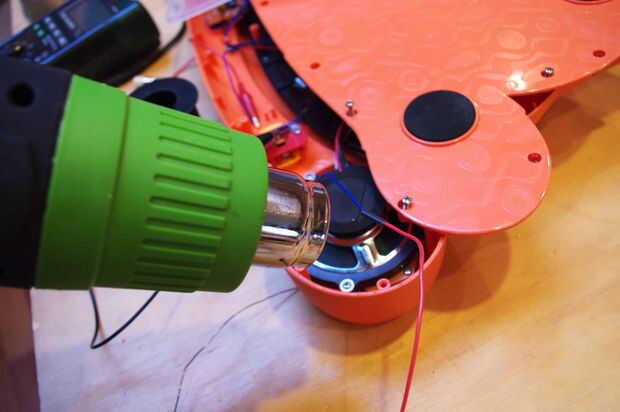

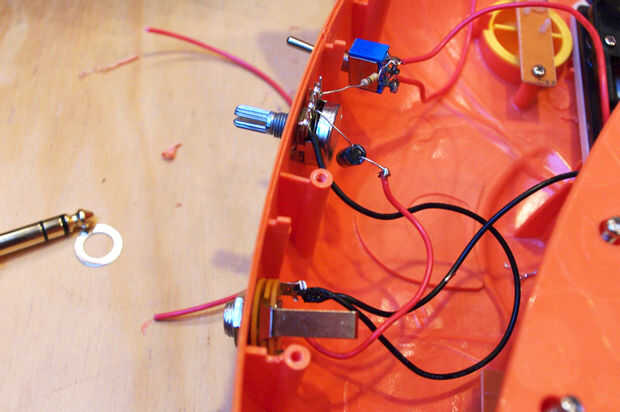

El resistor de 100K puente el terminal exterior del interruptor a uno de los terminales exteriores del potenciómetro. La otra conexión externa del potenciómetro se conectará a tierra de la fuente de alimentación del teclado.

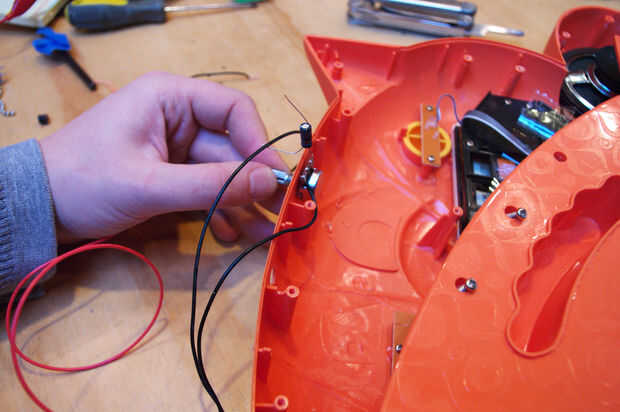

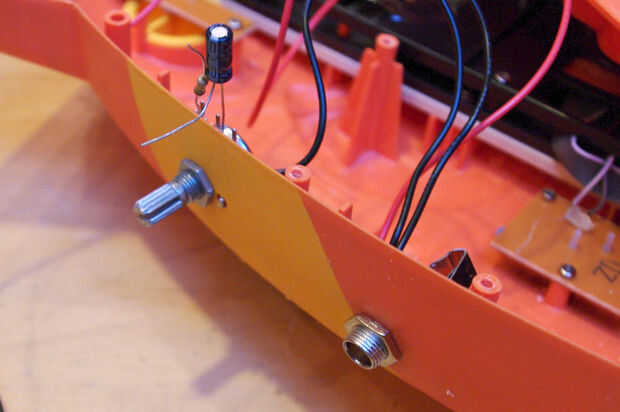

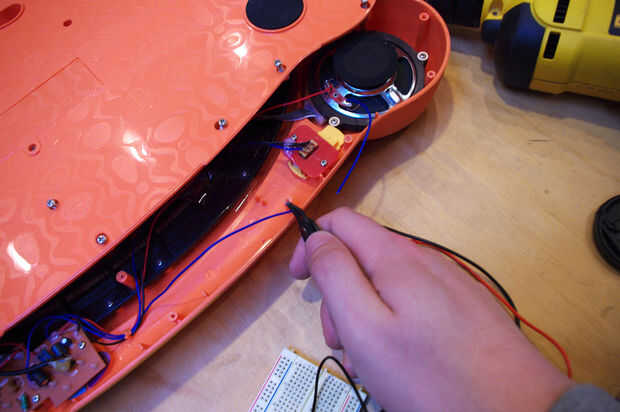

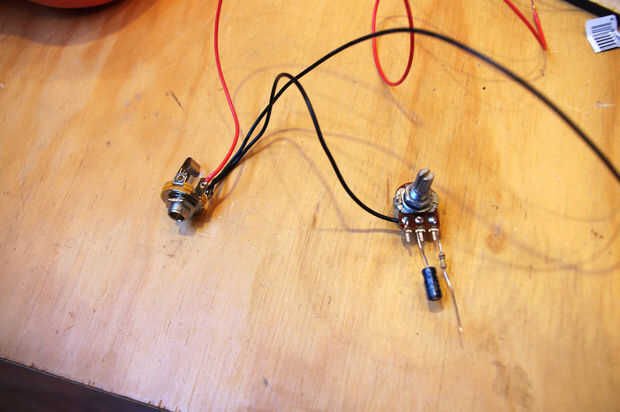

El lado positivo del condensador 10 uF se conecta al terminal del centro del potenciómetro y puentes a la ficha de señal en la toma de audio (donde se conecta el terminal negativo).

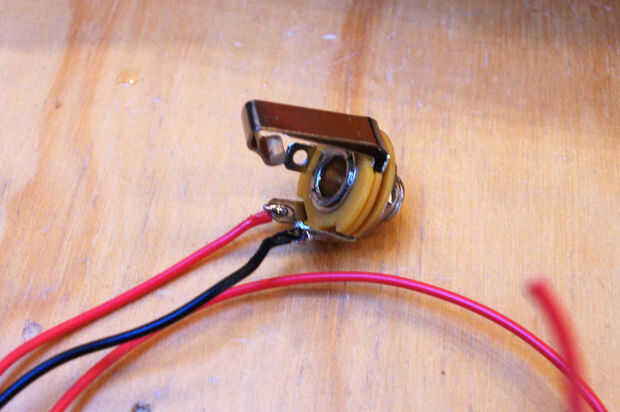

El cañón del gato también se conecta a tierra.

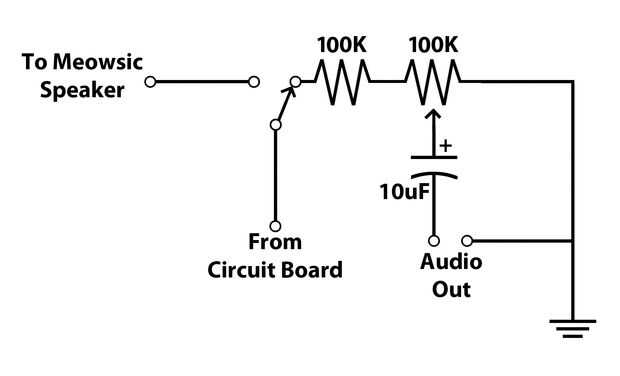

Para más información, consulta el esquema en la imagen final de la serie. Para aprender a leer diagramas esquemáticos, revisa el instructivo de electrónica básica.
