Jacobs Nixie escalera calabaza (2 / 7 paso)

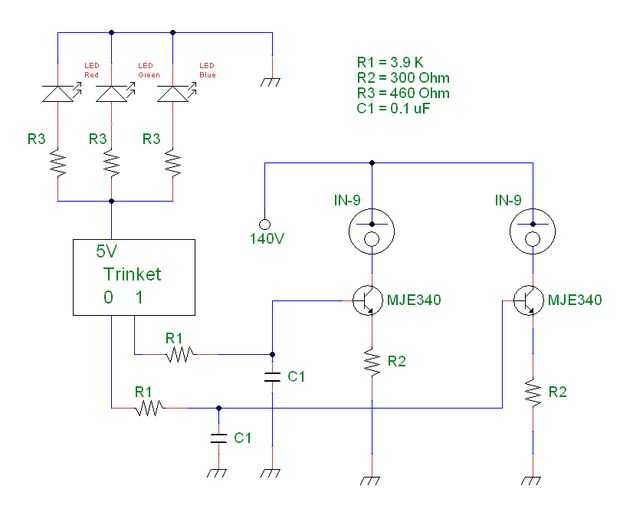

Paso 2: circuito

El circuito es bastante sencillo. La altura del plasma en el tubo nixie es una función de cuanta corriente pasa a través del tubo. Tenemos un 140V fija de la alimentación y usamos un transistor para controlar el flujo de corriente. La corriente que fluye a través del tubo de nixie se controla mediante el control de la corriente en la base del transistor.

El Abalorio tiene 3 salidas que pueden suministrar la modulación de anchura de pulso (PWM), pero aquí sólo utilizaremos dos de las tres salidas 0 y 1 en el Abalorio. Mediante la adición de una resistencia y un condensador podemos filtrar los pulsos rápidos en una salida de la C.C. (casi). Esto puede usarse entonces para controlar la altura de la barra de nixie.

Para iluminar el interior de la calabaza que decidí que probablemente no era una buena idea utilizar una vela ardiente así que cableado 10mm RGB led a la salida de 5v de la baratija con algunas resistencias de limitación actuales. Esto ilumina la calabaza muy bien.
