Jacobs Nixie escalera calabaza (5 / 7 paso)

Paso 5: El cableado del circuito

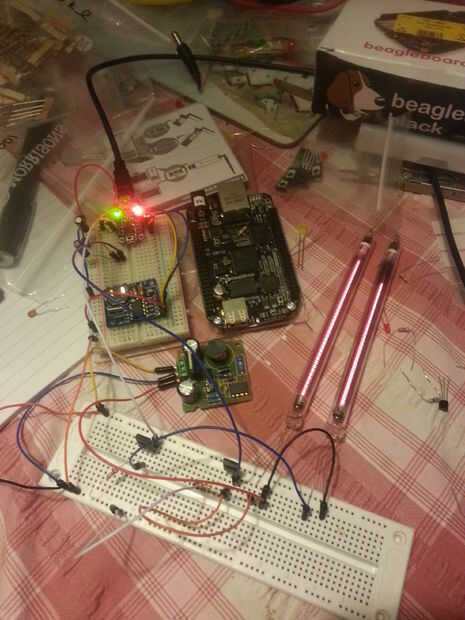

Desde este proyecto fui sólo por una noche cableado del circuito en un protoboard pequeño. La baratija era parte de un proyecto de reloj separadas en una placa separada. Lo dejé donde estaba y solo utiliza puentes para conectar a los transistores. Como puedes ver no es muy ordenado y todavía no tengo una caja para la fuente de voltaje de 140 nixie. Todo esto fue arreglado cuidadosamente lejos detrás de la calabaza para la noche. Pero los tubos están trabajando!

Para alimentar a la baratija requiere una fuente de 5v. Normalmente yo uso mi laptop pero ya que quería esto sentado en mi comedor el portátil estropearía el aspecto. Además ya que estamos tratando con 140v quería evitar cualquier posibilidad de freír mi ordenador. Tan en su lugar que usé un cargador de teléfono, esto tiene una salida de 5v y permite cables usb distintos por lo que sólo intercambiar el teléfono USB (micro usb) para un cable mini usb.

También necesitamos una fuente de alimentación para el suministro de nixie 140v. Para esto encontré un viejo adaptador de alimentación para algunos desconocido olvidado poco de tecnología. Esto tenía una salida de 12v y después recortes de la toma soldar un par de cables por lo que puede ser conectado directamente a la placa. Trabajo hecho!
