Jajaja Audio de escudo espectro medidor de VU (2 / 4 paso)

Paso 2: soldar los cables al conector de sonido

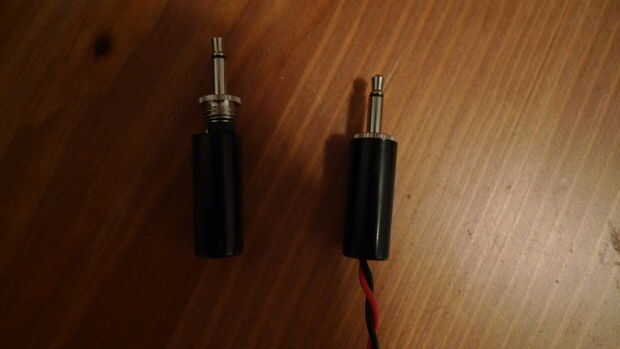

Estoy usando un enchufe de teléfono del hombre mono de 1/8", como se llama en Radioshack, pero puede utilizar cualquier cable de audio es apropiado para la configuración de su sistema de audio. Si desea, podría utilizar un micrófono.

Para este tipo de enchufe, sueldan dos cables. Usé el rojo y negro.

El escudo jajaja deja pines analógicos 4 y 5 gratis para entradas. Mi código utiliza pin 5.

Puede conectar el cable rojo al pin analógico 5 del escudo jajaja y el cable negro a tierra. no es necesario soldar en, acabo de poner el cable a través de y había lo había doblado.
