Jardín inteligente de bajo costo (1 / 5 paso)

Paso 1: Montar el hardware

Se necesita el siguiente hardware:

1. Módulo Intel Edison x 1
2. Fuente de alimentación de 9VDC para tarjeta de expansión de Arduino x 1
3. Cable USB x 1
4. Arduino tarjeta de expansión x 1
5. Bomba de agua 12VDC x 1. Solicito bomba de agua de Amazon. Aquí es un ejemplo.
6. 12VDC agua bomba conductor circuito x 1(2N3904 transistor x 1, 100 ohms resistor x 1, Bread board x 1, and Bread board connection wires)
7. Tubería de la línea aérea para acuario x 1. Pedir tubo de línea aérea de Amazon. Aquí es un ejemplo.
8. 12V, 5W fuente de alimentación x 1
9. Sensor de humedad del suelo x 1. Sensor de humedad de suelo pedir de Amazon. Aquí es un ejemplo.
10. Botella de agua para tanque de agua x 1

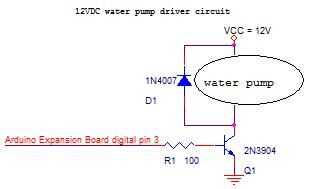

Necesitamos construir un circuito de controlador de bomba de agua 12VDC. Véase el cuadro arriba.

Hardware de la Asamblea:

1. Conecte el módulo de Edison de Intel en la placa de expansión de Arduino.
2. Enchufe el cable USB del PC a la tarjeta de expansión J16 de Arduino.
3. Conecte fuente de alimentación de 9VDC en tarjeta de expansión de J1 de Arduino.
4. Conectar sensor de humedad del suelo a la tarjeta de expansión de Arduino (VCC -> 5V, GND -> GND, A0 > A0).
5. Conectar la bomba de agua, circuito de controlador de bomba, planta de agua y el depósito de agua juntos.
