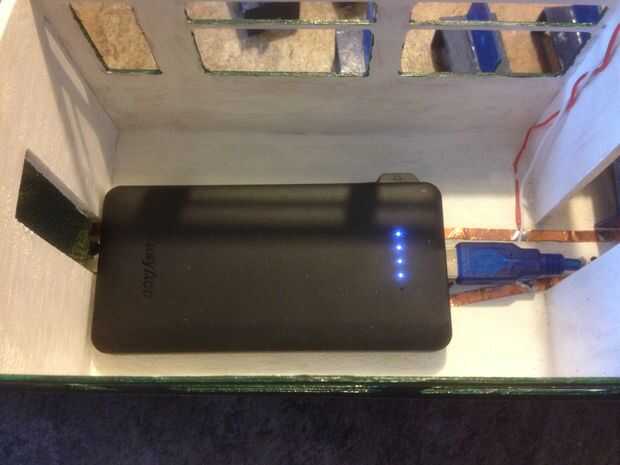

Un tren escala G DMU casero funciona en pista de latón alrededor del jardín. Lamentablemente, la falta de buen contacto es un fastidio para el buen funcionamiento. Para evitar la necesidad de contacto eléctrico, he convertido el tren escurr 6000 ma batería (cargador para los teléfonos, etc.).
El motor de C.C. funciona alrededor de 250 mA para el decodificador estándar de Lenz 10231 en 1 amperio de salida está muy bien. También instalé un diesel de MRC 1662 DCC sonda en paralelo con el 10231.

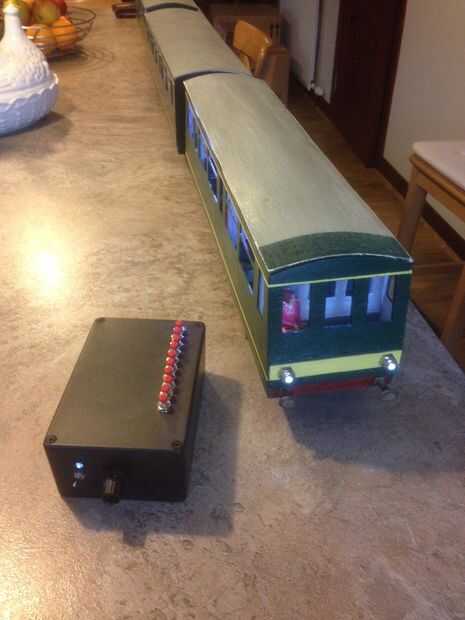

El transmisor es simplemente un RFu328 montado en la Junta de tira y una serie de botones para seleccionar funciones con un potenciómetro para controlar la velocidad.

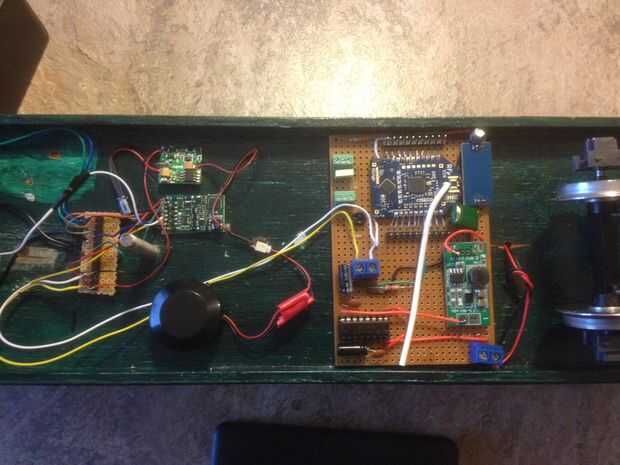

El receptor es otro RFu328 que decodifica la transmisión inalámbrica y convierte los datos en formato estándar NMRA DCC. De hecho, es una versión pequeña de mi controlador DCC (ver otros instructable).
Un booster DCC de pequeña escala está incluido con el chip cuádruple puente h SN7544110ne que se adapta el motor en uso.
Para obtener un vaivén salida de oscilación de 20 voltios (+-10v), la señal DCC se alimenta en una entrada y un contrario, señal de cortesía se alimenta en la otra entrada. El resultado proporciona el DCC para el motor y todas las funciones. Más detalles a seguir
