Jardín tren - Arduino inalámbrica DCC (2 / 2 paso)

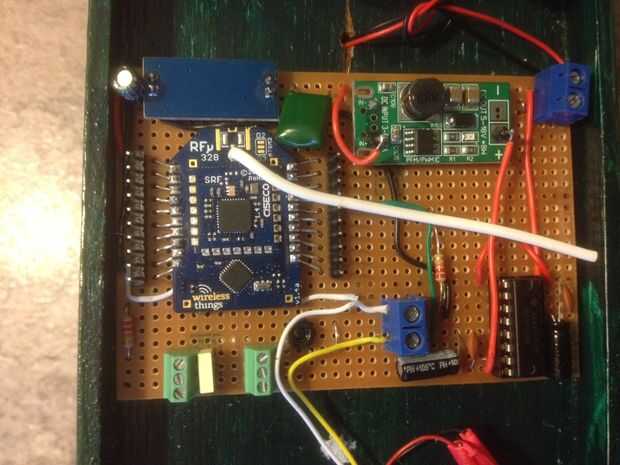

Paso 2: receptor

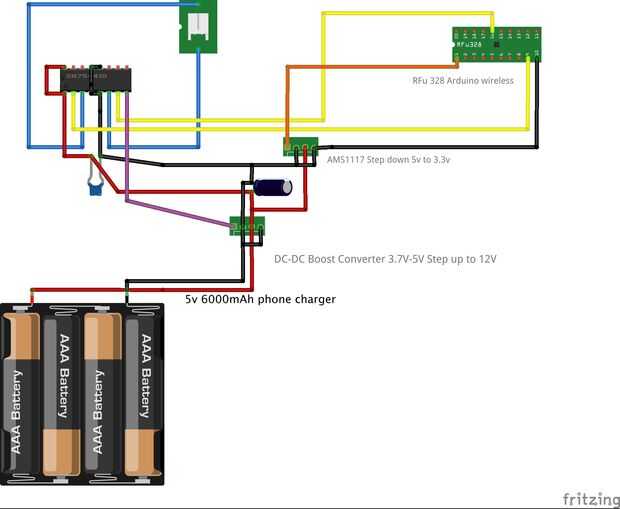

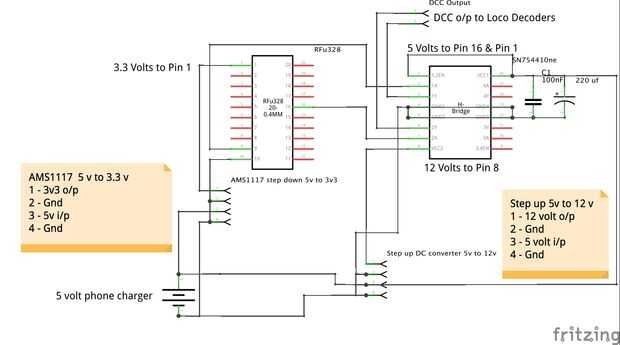

Se adjunta el esquema del circuito del receptor.

Componentes utilizados:
RFu328 Arduino / módulo sin hilos de SRF: £16 (inalámbrica cosas Ltd)

AMS1117 paso de 4, 5V a 3.3v: £2,55 (ebay)

Paso de 5v a 12v a 6 vatios: £3.00 (ebay)

SN754410NE 4 Driver puente H mitad de canal IC: £2,30 (ebay)

EasyAcc 6000 mAh ultra externos 5 voltios Batería: £13,99 (Amazonas)

Costo total (sin incluir decodificadores DCC) está alrededor de £38

Se adjunta el código de Arduino.

receive_dcc_via_rf_to_loco_jun2016
