Paso 2: La construcción
Recinto:

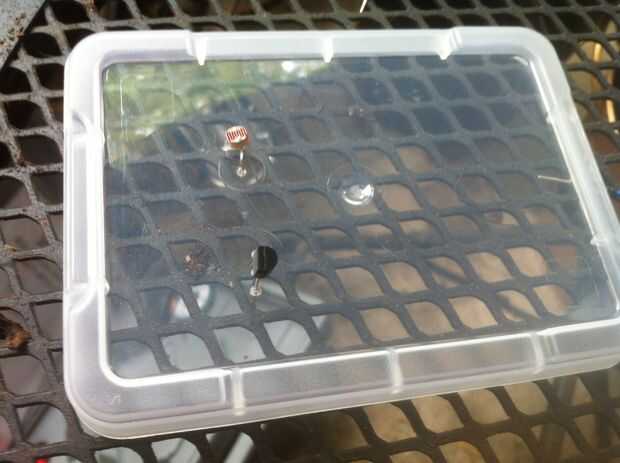

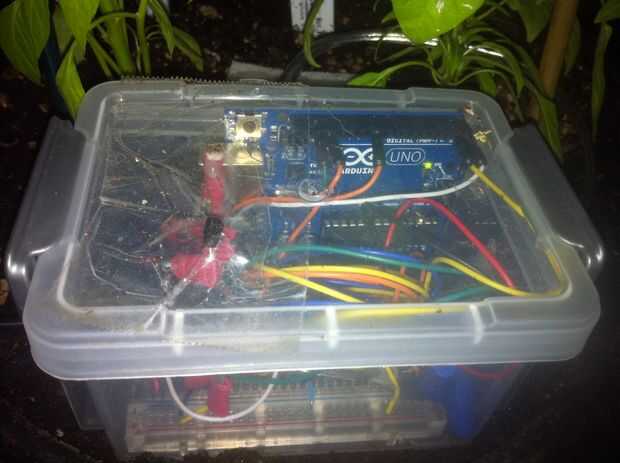

Moví todos los componentes electrónicos a la caja. Usé cinta de doble cara para montar el tablero y el arduino al recinto. Penetra los agujeros a través del caso para montar los sensores de luz y temperatura exterior y sujeté con aprisa conecta. Usé cinta para hacerlos algo impermeable.

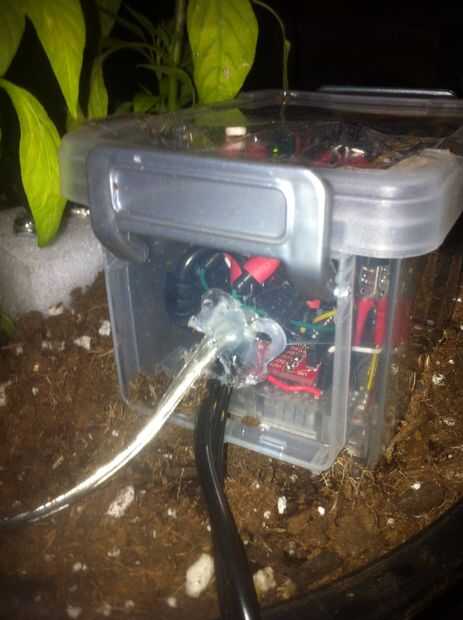

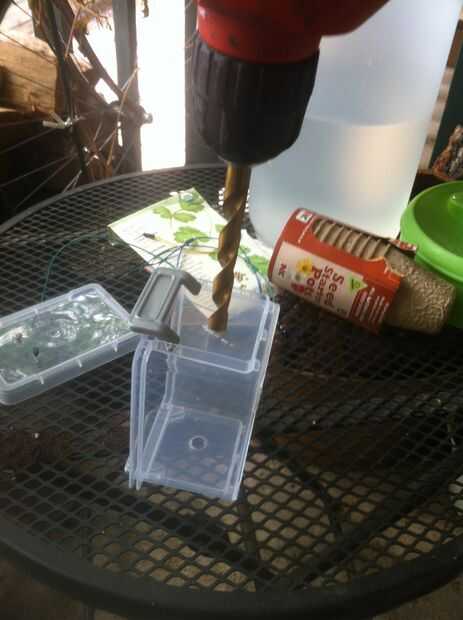

Taladré agujeros en ambos lados de la caja. Estos son dar cabida a la fuentes de alimentación, el solenoide y el sensor de humedad del suelo. Usé pegamento caliente para sellar los agujeros.
Sensor de humedad del suelo:

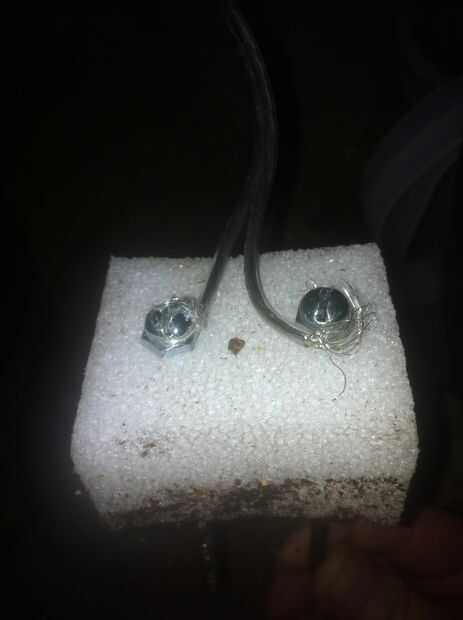

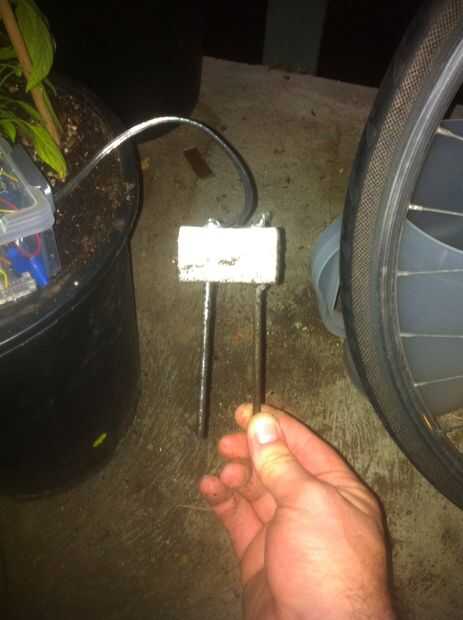

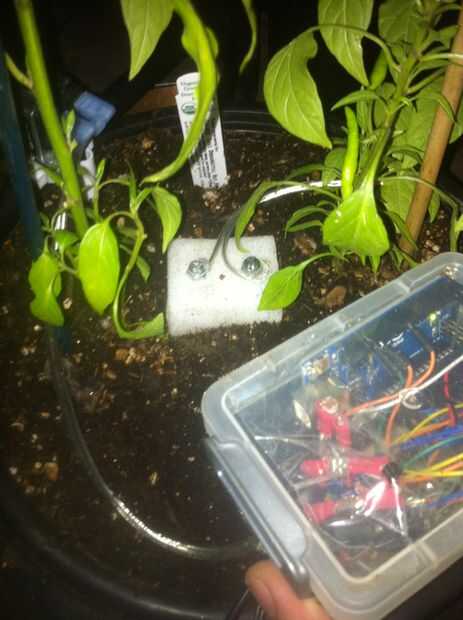

Para la humedad del suelo sensor utiliza una longitud de cable (lámpara o speaker wire hará) y despojados de los extremos y al uno final de los dos pernos con las tuercas para fijar el cable. Empujé los pernos a través de un trozo de espuma de poliestireno para dar la configuración de un poco de estabilidad. He usado conecta rápido para sujetar el otro extremo a la fuente de alimentación y Arduino.
Sistema de riego:

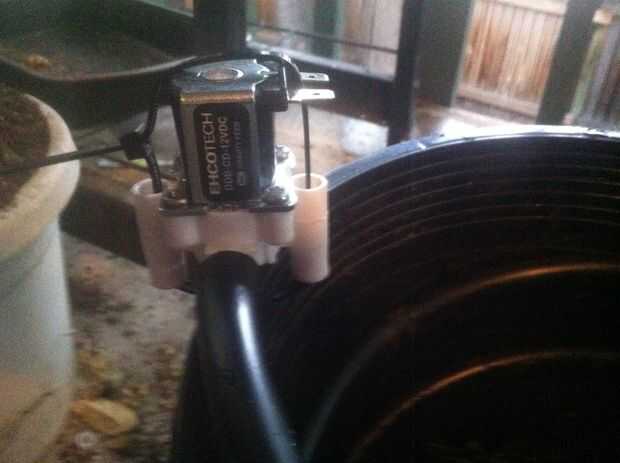

Os adjunto el solenoide a la jardinera, cortando toda la parte superior de la maceta y usando una brida para asegurar el solenoide. Utiliza el mismo cable y se conecta rápido para conectar el solenoide a la fuente de alimentación y Arduino.

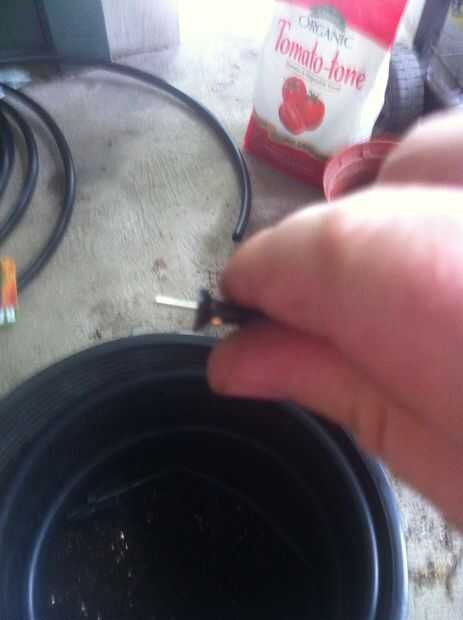

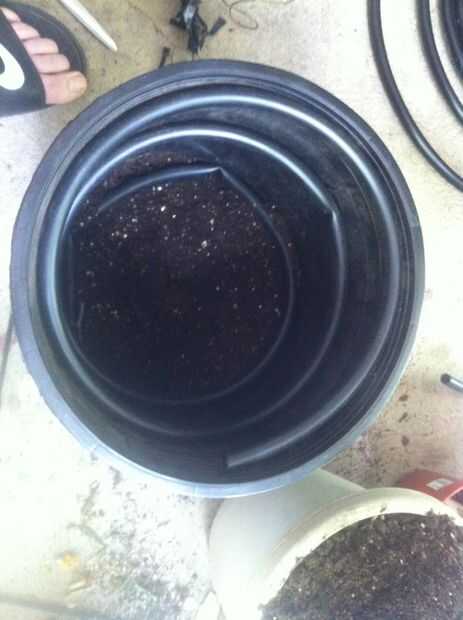

Tengo una instalación de botellas de plástico recicladas como el suministro de agua. A partir de ahí corrí 1/2" tuberia de riego al solenoide. Luego corrí el tubo en el interior de la jardinera con unos 3" entre las bobinas. Después de la tubería usé una tachuela para empujar los agujeros en la tubería. Espaciar los agujeros unos 6" aparte. Simplemente estaba usando ensayo y error para obtener la cantidad del flujo de agua que estaba queriendo. Había doblado el tubo y zip atado al final para detener el flujo en el extremo del tubo.
