Paso 4: Tiempo para algunos electricidad

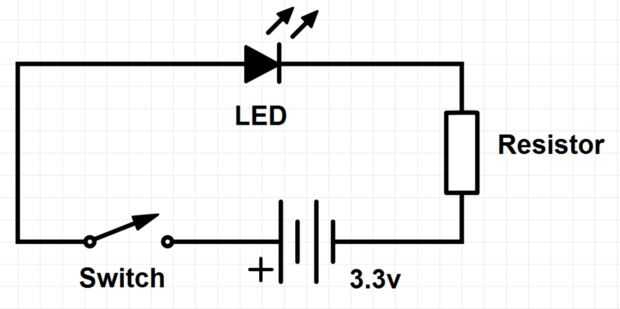

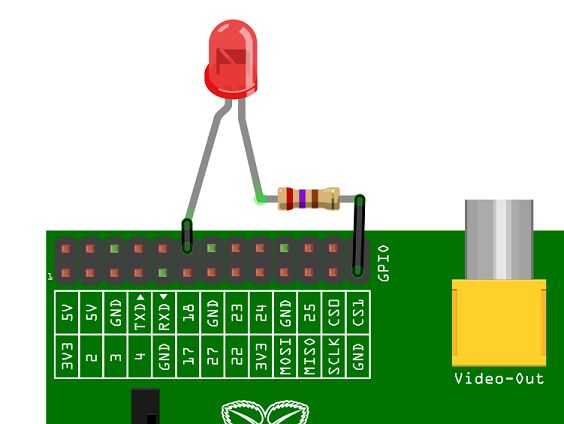

Ahora que ya tenemos investigación y Express instalado, necesitamos conectar un circuito para la prueba. He incluido una foto y un esquema. Sugiero que construir el circuito en un protoboard. El esquema también se ha incluido. Estas imágenes fueron tomadas de la RP
Le recomiendo que lea este artículo si no está familiarizado con el IPC y su funcionalidad GPIO. Explica mucho acerca de los pines GPIO y el circuito.
El artículo dice que necesita en el resistor de 270 ohm. Usted puede utilizar algo que está cerca. En mi circuito, usé una resistencia de 330 ohm. Todavía funcionaba. Se puede calcular qué tipo de resistencia que necesita con la siguiente ecuación (Ley de Ohms): voltaje = corriente * resistencia. Una vez más, la resistencia no tiene que ser exacta, pero debe estar cerca. La tensión siempre será igual a 3.3 voltios en condiciones ideales (su RaspberryPi tiene suficiente energía). Usted debe consultar con el fabricante de su LED para ver qué tipo de corriente requiere, pero la mayoría LED requiere 20 miliamperios (0,02 amperios) de corriente.
Si usted protoboard esta salida, puede probar el circuito con una fuente de alimentación de 3 voltios. Usaba dos pilas AA en serie. Si el circuito no funciona, verificar para asegurarse de que el LED tiene la polaridad correcta. La pierna más larga suele ser el lado positivo.
