JDM2 basado en PIC programador

esquema y layout para un programador JDM2 foto actualizado. Incluye reloj y filtro de datos, divisor del voltaje Vpp para microcontroladores PIC moderno (por ejemplo USB PIC 18F2455/4455).

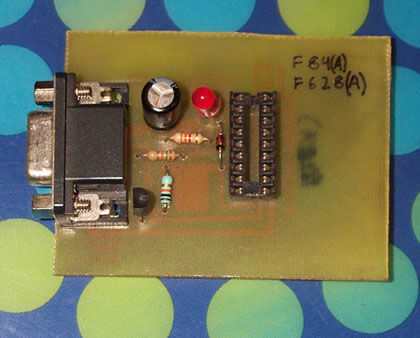

Antes de leer sitios como www.hackaday.com & www.makezine.com/blog había trabajado sólo con la línea de Amtel/AVR de microcontroladores. Después de ver todos los proyectos cool la gente estaba haciendo con Microchip PICs, yo tenía que tener un programador PIC. Hace aproximadamente un año hice mi primer programador PIC basado en el diseño de uJDM (http://www.jdm.homepage.dk/newpic3.htm). Este programador utiliza componentes comunes 6. Aunque el enlace dice '16F84(a)' sólo lo utilizado para los procesadores más modernos (y más baratos) de la 16F628(a) sin problemas. Este programador me ha servido muy bien, pero se limita a (menos de) 18 fotos de pin con un Vpp de programación de 13 voltios.

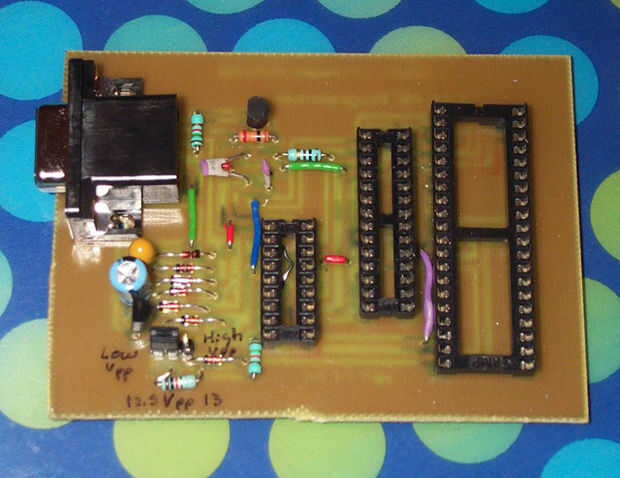

Este 'instructivo' cubre mi nuevo diseño que los programas de fotos de 8/14/18/28/40 pines. El circuito se basa en el programador JDM2 (http://jdm.homepage.dk/newpic.htm), con dos mejoras: reloj y datos de línea de filtrado y seleccionable voltaje de programación.

El archivo ZIP contiene todos los archivos del proyecto. El esquema de uJDM y el diseño están incluidos.
