Paso 2: Corte y perforación del Monte...

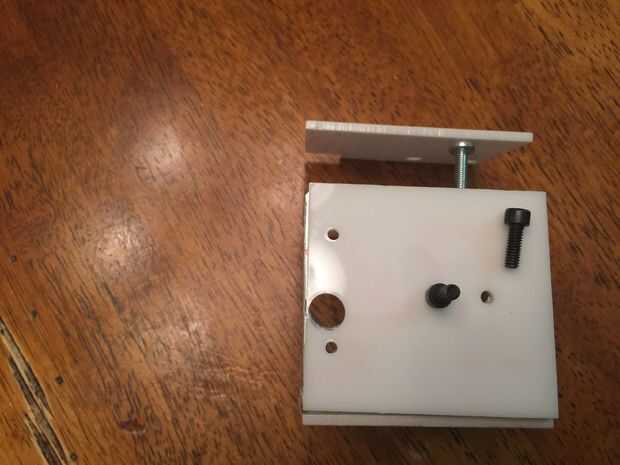

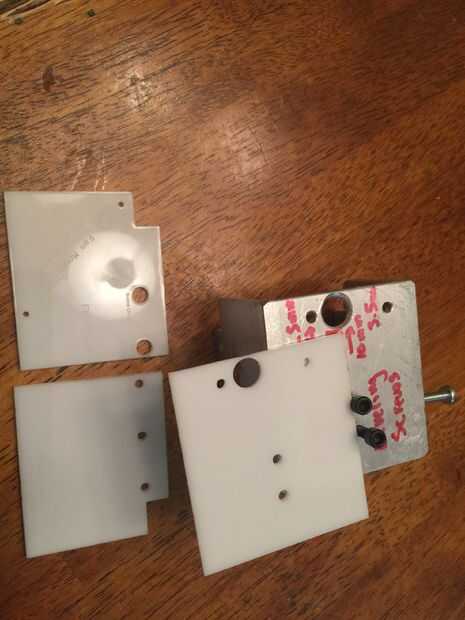

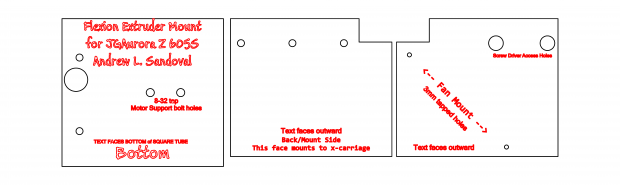

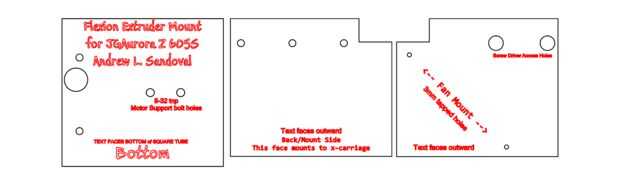

Utilice una sierra o una sierra de cortar metal para cortar un trozo de aluminio, tubo cuadrado de 69 mm de largo. Usted puede imprimir la plantilla PDF adjuntada para ver todos los cortes y marcas de perforación. La plantilla se une en un número de otros formatos. Si tienes un cortador láser puede utilizar el .dxf, .plt o versión .pwj5 (LaserCAD) del archivo para cortar una plantilla de acrílico o madera contrachapada para hacer más fácil perforar agujeros, etc..
(Nota: que original planeaba usar una caja de acrílico de corte por láser en lugar de la montura de aluminio, pero después de armarla me decidí que había demasiado flex y probablemente no produciría buena impresiones 3D.)
Notas importantes acerca de la plantilla

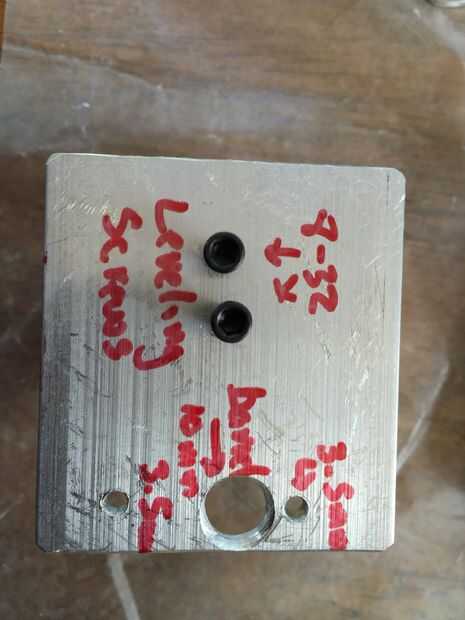

Cuando los agujeros de perforación tenga la orientación adecuada en mente! La plantilla de fondo tiene que ser cara abajo en la parte inferior del tubo cuadrado. Si usted puede leer el texto, se ser agujeros el mal y la extrusora no encaja correctamente.

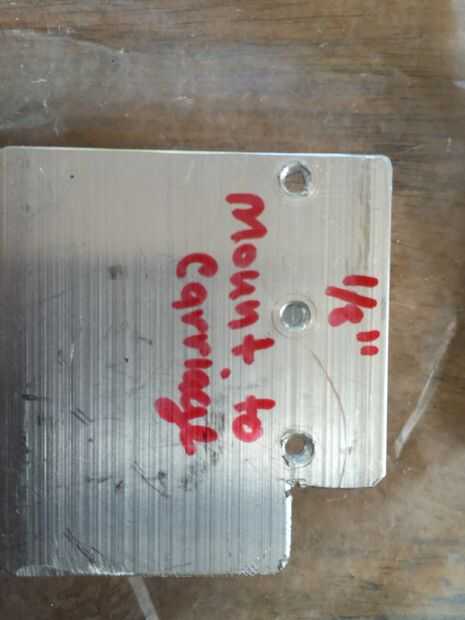

Las plantillas de lado deben colocarse a los lados del tubo cuadrado con el hacia el exterior frente a texto. La muesca cuadrada siempre va a la esquina superior izquierda.
De perforación

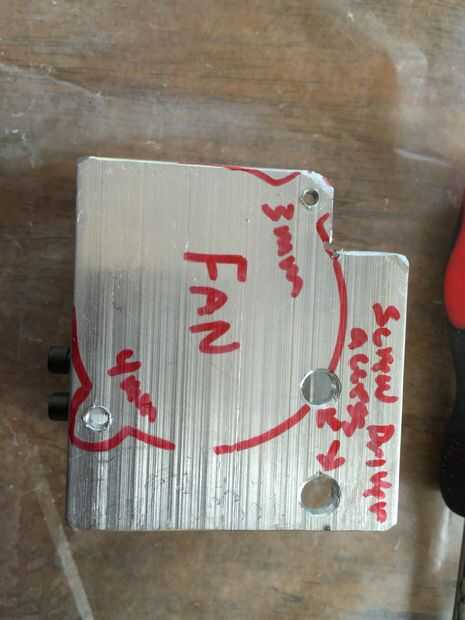

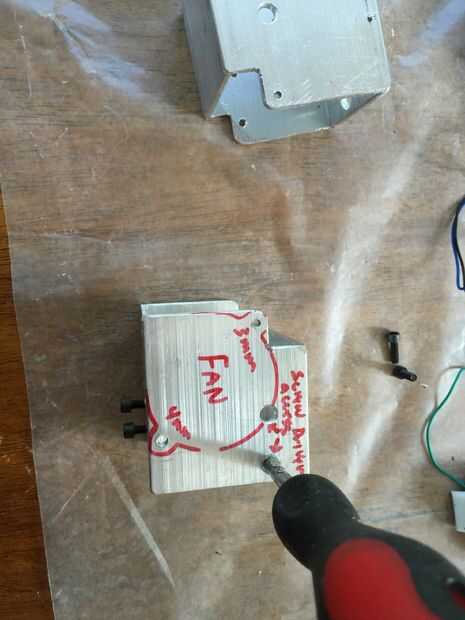

Utilice la plantilla para perforar los agujeros en la Plaza de aluminio en una prensa del taladro. Asegúrese de utilizar las brocas derecho--sobre todo en los agujeros roscados se requieren. Usé 8-32 para los pernos de soporte del motor. Utilizar lo que tengas en mano para eso. El ventilador que se incluye con el JG Aurora Z 605S se une en el soporte original con dos tornillos de 3mm. También puede utilizar tornillos de 4mm (cabrán a través de los orificios de montaje de ventilador) si prefiere. Sólo recuerde perforar los agujeros del tamaño adecuado para el grifo que va a utilizar. Los orificios restantes se utilizan sólo para pasar cosas a través. Para mí, creo que utilicé una 5/32 broca para los orificios a través de la cual un perno de 3mm pasaría, así como por los agujeros usados para sujetar el soporte a X-chasis. Utilizar lo que es más cercano al tamaño de la plantilla. Y, para los orificios de acceso de controlador, lo suficientemente grande para su husillo conductor caber fácilmente. Usted puede hacer sin esos agujeros, pero será más fácil unir el soporte a X carro con ellos allí.
Corte la ranura y la parte superior
Corte la muesca de la parte superior izquierda esquina y corte la parte superior del tubo cuadrado de aluminio será más fácil con una sierra de banda, con una cuchilla de corte de metal y una valla. Usted probablemente puede hacer esto con una sierra para metales, pero va a ser muy desperdiciador de tiempo.

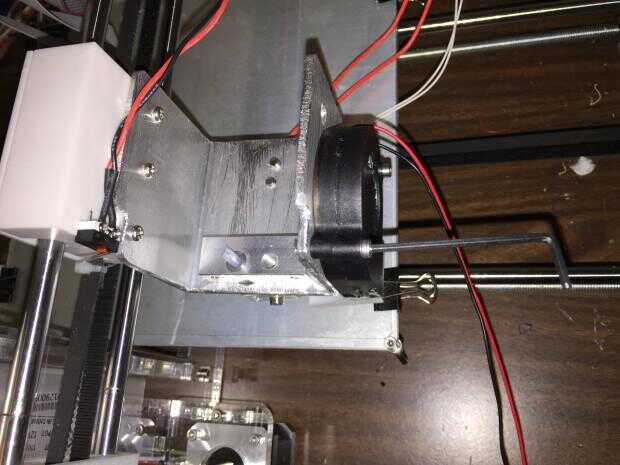

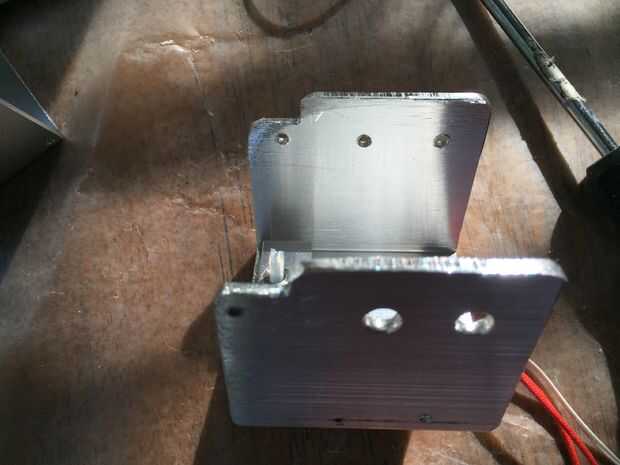

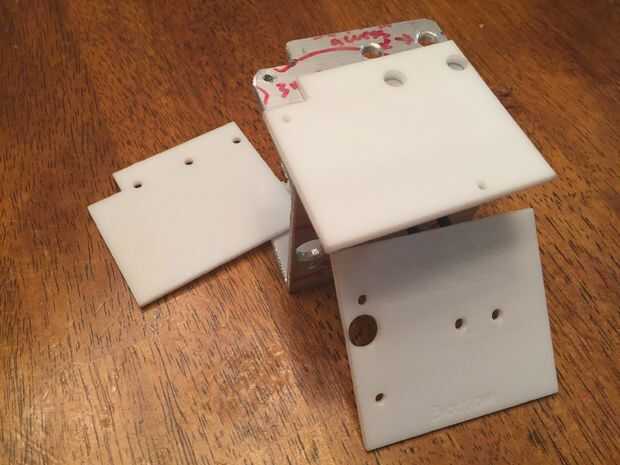

Cuando haya terminado con el corte y la perforación de su montaje sería como la de las fotos. Se muestra en la imagen abajo después de ser fijada en el carro X, al conectar el ventilador a la cara frontal. (Nótese cómo la muesca evita que el Monte interfiriendo con el interruptor de límite).
