Paso 3: montaje...

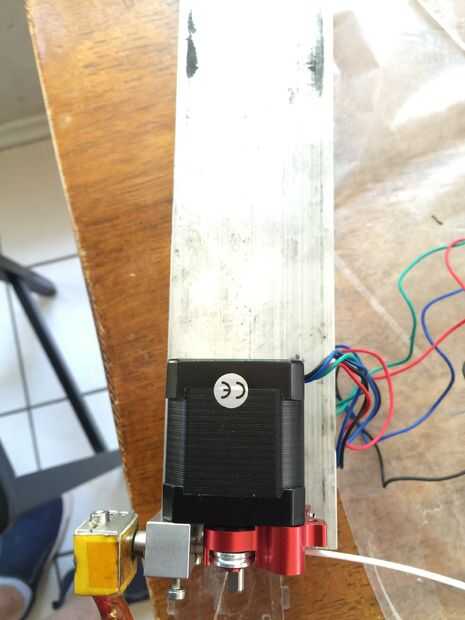

Fije la extrusora de flexión del motor paso a paso
Siga las instrucciones de la Página Web extrusora de flexión para unir la extrusora al motor paso a paso.
Colocar el extremo caliente

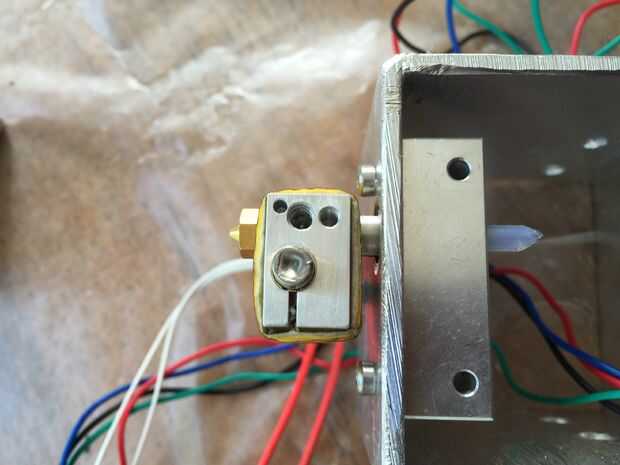

Siga las instrucciones de la Página Web extrusora de flexión para montar el hotend - Recuerde que el cañón debe pasar por la parte inferior de la montura que nos acaba de hacer. En este paso (montaje de la hotend), usted tendrá su cartucho calentador tu termistor k 100 y algunas cintas de kapton. Es más fácil de instalar el cartucho calentador (y apretar el conjunto tornillo) primero. Luego inserte el termistor en el agujero más pequeño. Se puede utilizar con cuidado el tornillo proporcionan para trabar el termistor, pero es muy fácil dañar los cables. Compré un set de 5 y ya han arruinado 2 creación de esto. :) Utilice cinta de kapton para ayudar a sostener los cables del termistor a los cables de calentador y mantenerse lejos de la placa de construcción.

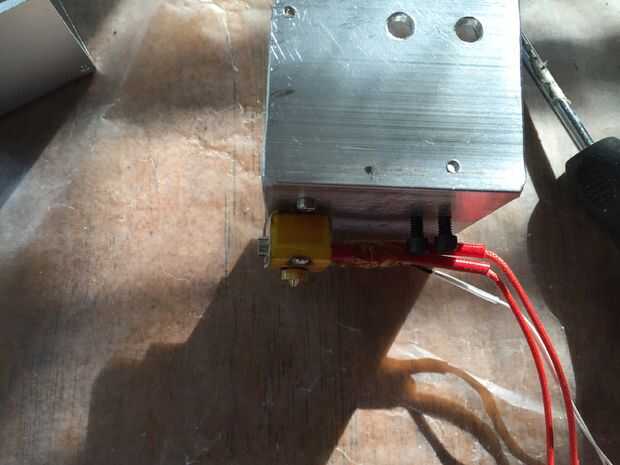

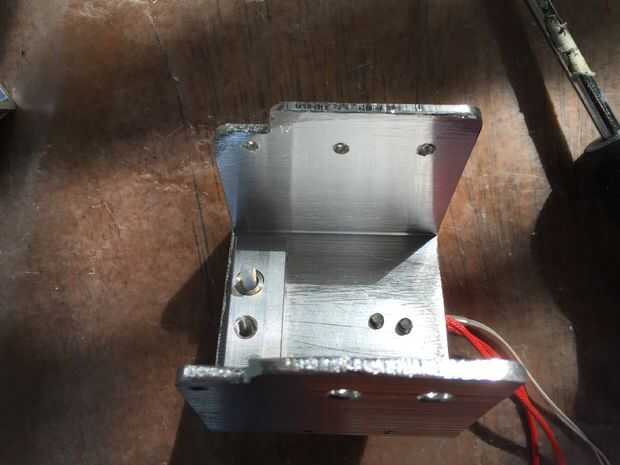

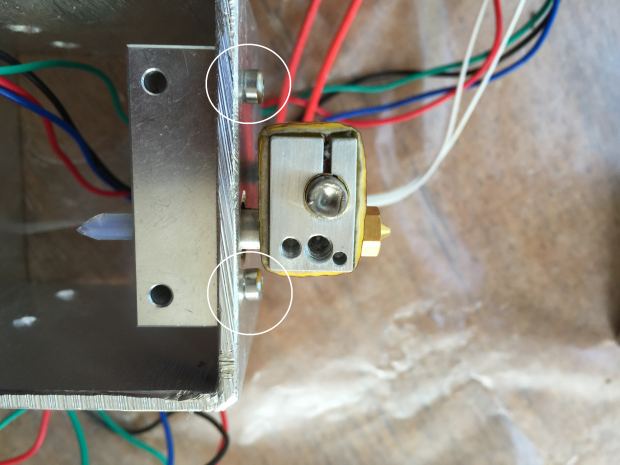

Utilice dos tornillos de 3mm corto para conectar el hotend ahora montado al Monte. Esos dos agujeros en la parte inferior de la montura en los lados del agujero del cañón existen para este propósito.

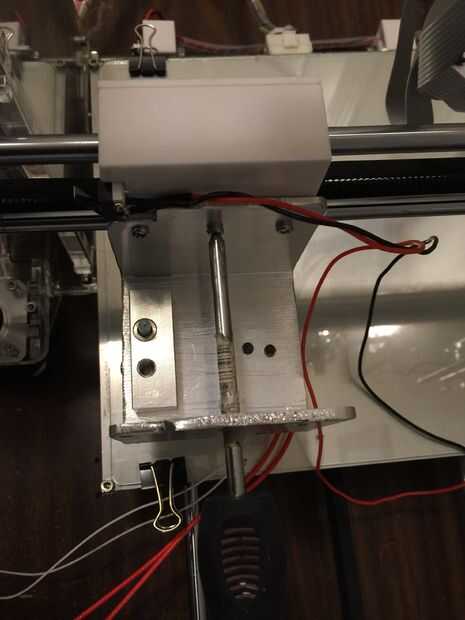

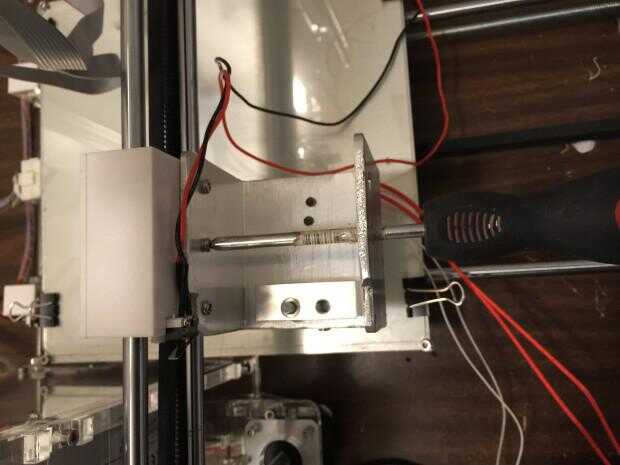

Fije el montaje en el carro X

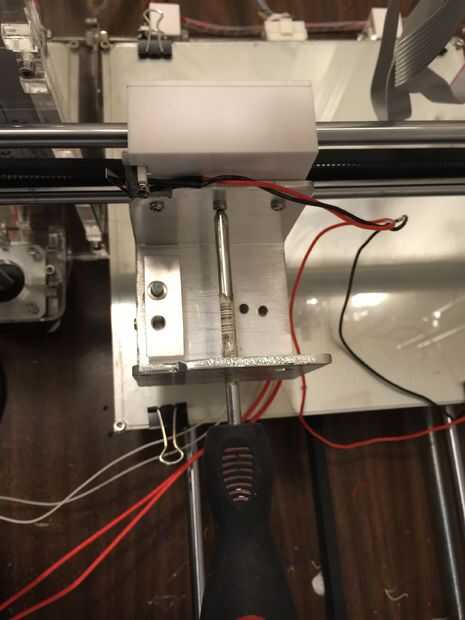

Ahora puede conectar el Monte en el carro de X. Puede utilizar los orificios de acceso de controlador en la parte delantera de la montura para ayudar a instalar los tornillos (los mismos tornillos que sostienen el antiguo Monte de extrusora en pie) por el Monte y en el X-carro de plástico.

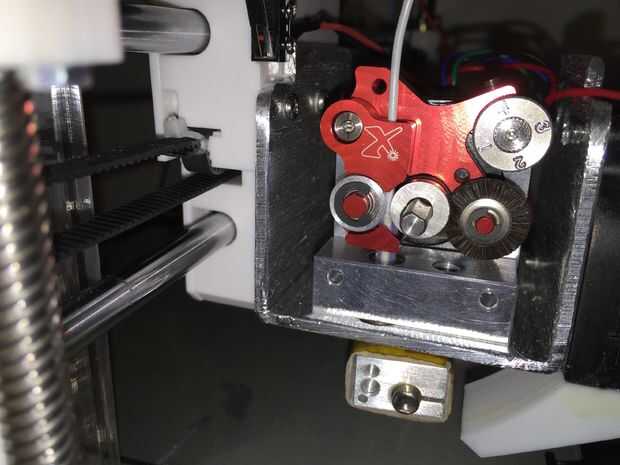

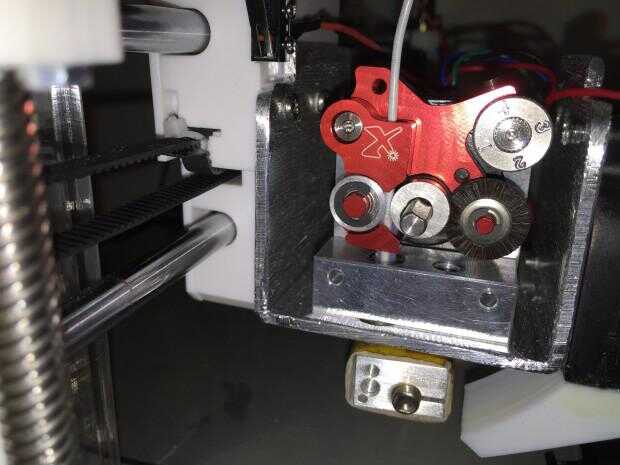

Fije la extrusora
Con el montaje en el lugar y el hotend correspondiente puede ahora colocar el estirador (montado en el motor paso a paso) en el Monte, alinear la tubería de PTFE de la hotend con la extrusora como se muestra en la construcción de instrucciones para la extrusora. Ajustar los tornillos niveladores debajo del Monte a tomar ningún tipo de presión en el extremo posterior del motor paso a paso.

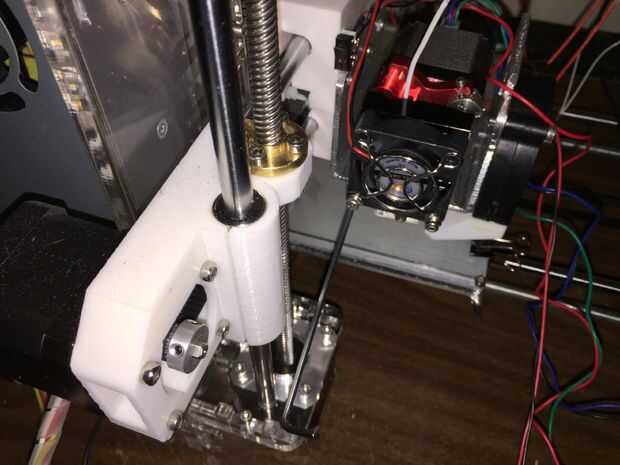

Conecte el ventilador a la extrusora y el bloque de montaje

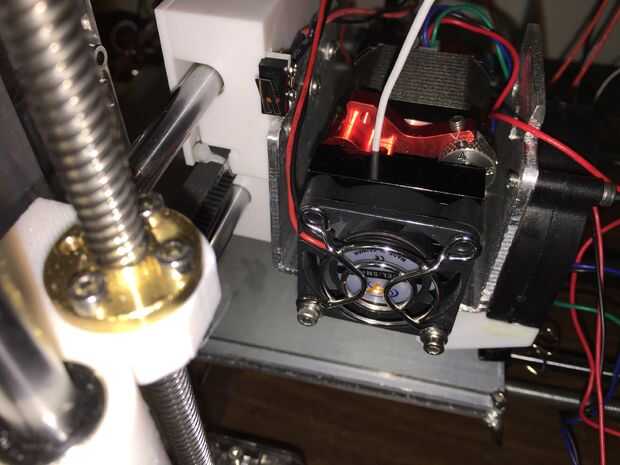

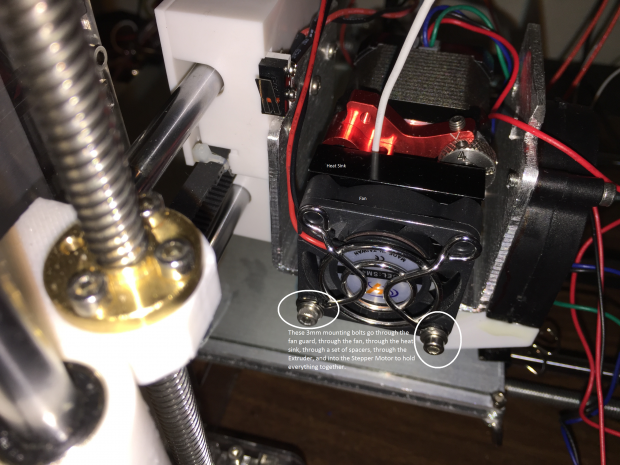

Uso el ventilador, disipador, original pernos, arandelas y protector del estirador viejo para montar el motor paso a paso (y Extuder) para el bloque de montaje adjuntan al Monte como parte de la Asamblea de la hotend. (Véase las fotos). Esto completa el accesorio de la extrusora.

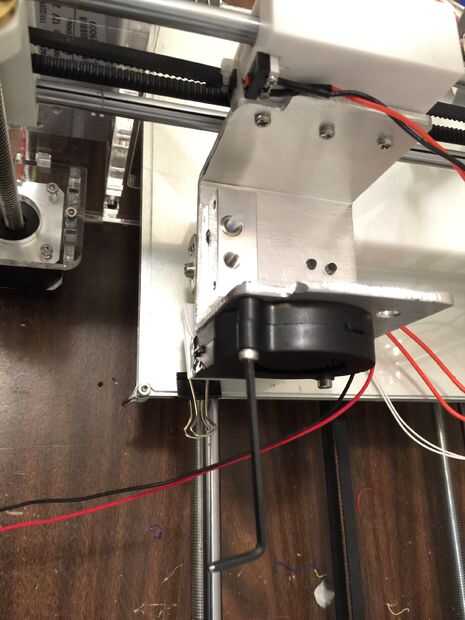

Fijar la parte de enfriamiento del ventilador

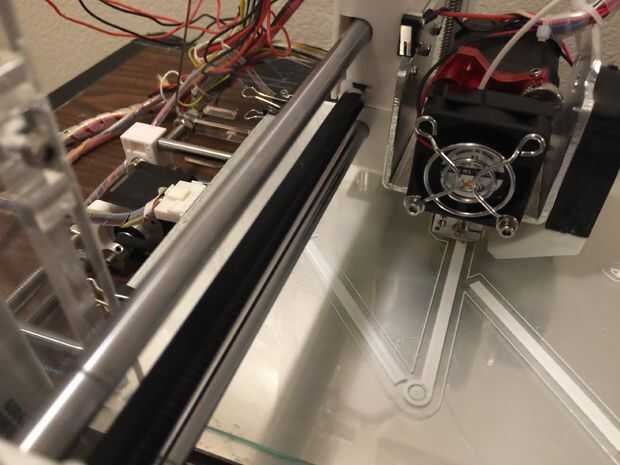

Por último, utilizando el hardware original, montar el elemento ventilador en la parte delantera de la montura, con la boquilla direccional apuntando justo debajo de la boquilla. (Nota: como se muestra en la foto de este paso puede ocurrir en cualquier momento después de instalar el Monte en el carro X.)
Cableado
El último paso será probar todo y luego a gestión. Solía ataduras de cremallera y abrigo del alambre flexible para manejar el lío de espagueti de cables. Usted verá en las fotos. El cableado será el mismo como lo era anteriormente, aunque probable que necesite algunos desvíos y contención. Si tienes problemas con el motor paso a paso empujando el filamento de la extrusora en lugar de tomarla en, ver mi artículo anterior sobre esta impresora: presupuesto de mejoras y correcciones de impresora 3D
