John Deere 3020 24v a 12v conversión (10 / 15 paso)

Paso 10: Conectar los cables del solenoide secundario y el cableado del motor de arranque.

Ahora que tenemos el alternador conectado que necesitamos conectar los cables al solenoide de arranque secundario.

Ya tenemos instalado el solenoide secundario un poco más allá de los cables proporcionan con el accesorio que hicimos nuevos cables para conectarlo.

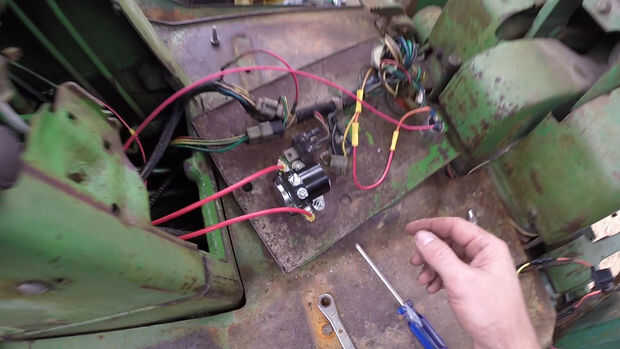

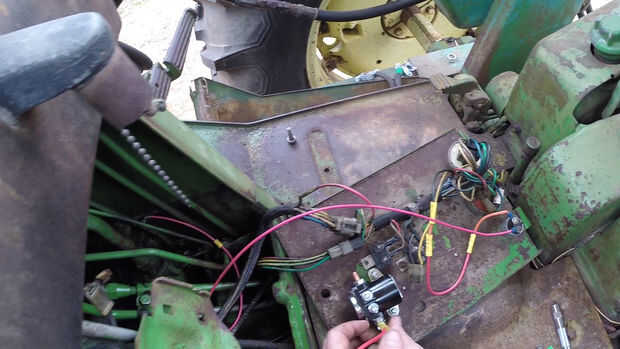

Conectar el solenoide secundario.

1. El cable amarillo que salió originalmente para el motor de arranque tiene que ir a este solenoide en el terminal marcado "S". Usted tenga que ejecutar un cable desde la zona de arranque hasta el solenoide para llegar a.

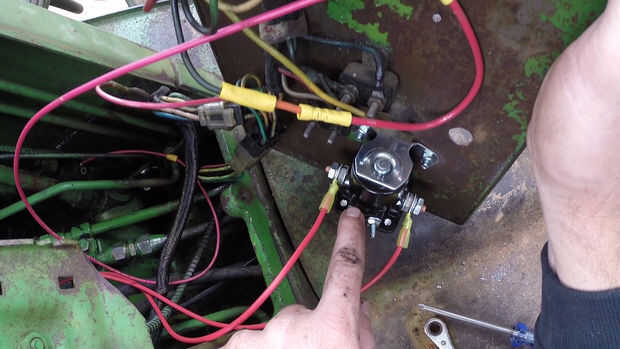

2. Conectar uno de los cables rojos en el lado derecho del solenoide

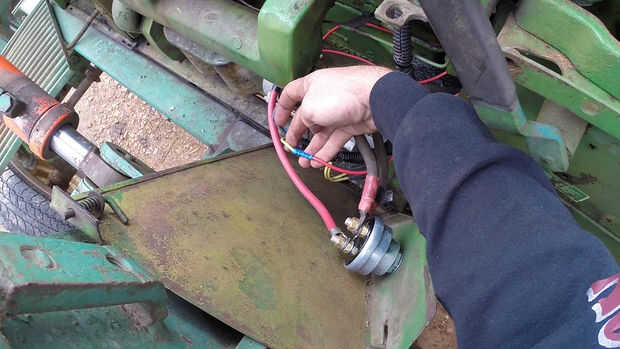

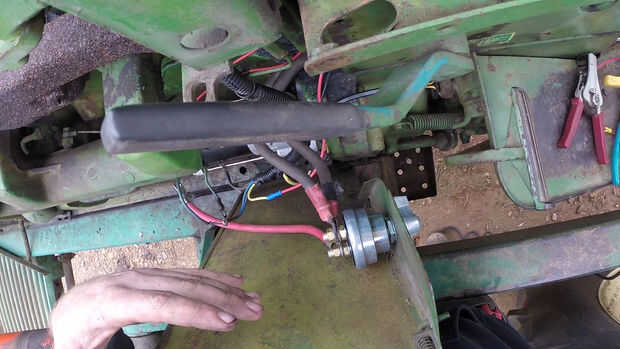

   1. El otro extremo de este cable debe conectarse a la terminal superior del solenoide de arranque nuevo.
3. Conecte el otro cable rojo a la izquierda el solenoide secundario.
   1. El otro extremo de este cable debe ir a la izquierda pequeño solenoide en el motor de arranque.

Ahora le conectes los cables de la batería al arrancador. Cuando comenzamos esto lo tuviera marque los cables en el extremo de la batería a la nota donde se fueron. Debe haber dos cables de la batería grande que viene de las cajas para baterías a la zona de arranque. Anteriormente uno de estos era negativo y uno era positivo. Ahora ambos serán positivos.

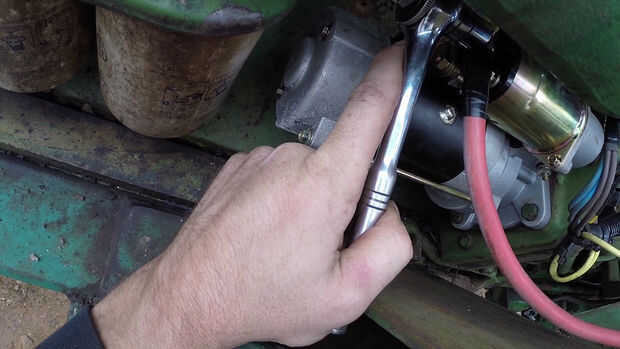

1. Tanto los cables de la batería cerca del motor de arranque deben conectarse al poste superior del motor de arranque.
2. Los cables marrón y azul que están cerca del motor de arranque deben ser conectados igualmente a la solenoide de arranque superior terminal. Nota que probablemente necesite poner un anillo nuevo terminal para el terminal. O usted podría hacer un puente terminal de alambre como lo hice.

El motor de arranque y el solenoide secundario ahora están conectados y listos para ir.

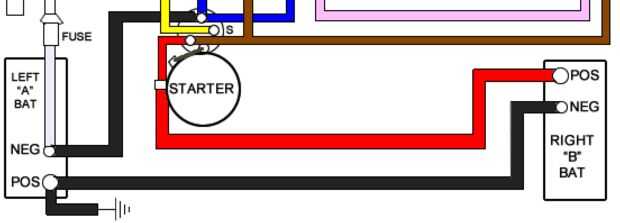

Ver las imágenes esquemáticas de alambre del anterior sistema de 24v

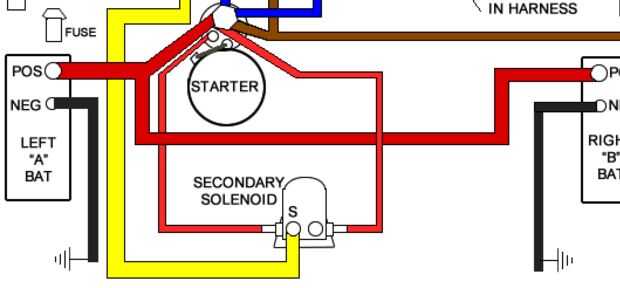

Vs el nuevo sistema de 12v
