Paso 11: Vamos a conectar los cables del alternador.
Originalmente iba a poner todo el cableado en un solo paso pero creo que es mejor que la desglosamos.
Vamos más hacia el lado del alternador del tractor. Justo encima del alternador es el regulador de tensión. Conectado al regulador de voltaje es un juego de cables con tres hilos. Mientras que los colores pueden variar mina eran marrón, azul y negro (podría ser color de rosa).
- Retire los cables del regulador.
- Puede que necesite añadir alambre pero queremos combinar el azul y los cables marrón en una nueva terminal.
- Cortar los terminales antiguos y combinar todos ellos en un terminal si es necesario agregar alambre.
- Puede utilizar los terminales existentes y ponerlos en el alternador como es.
- Conectar los cables marrón y azules a la terminal de la batería del alternador.
- Es la única conexión que necesita. Los cables restantes pueden ser capsulados o con cinta de y atados para arriba.
Ver el antes y después de diagrama del regulador de voltaje - vs generador del alternador. Puedes quitar el regulador o dejarlo pero desconectado.

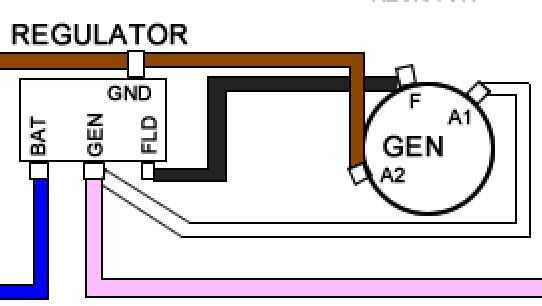

Por favor vea la imagen del sistema de 24v con el generador y regulador de voltaje abajo.

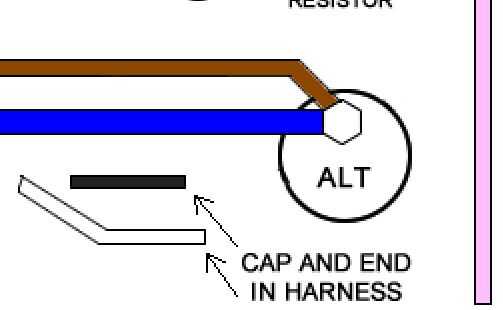

contra el nuevo sistema de 12 v a continuación.
