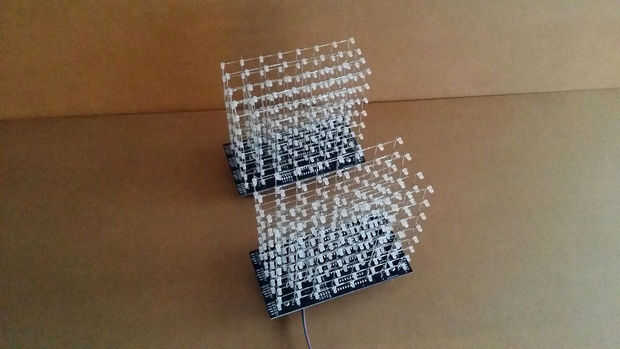

Paso 5: Montaje parte 2 - completar el cubo del LED con el circuito de control

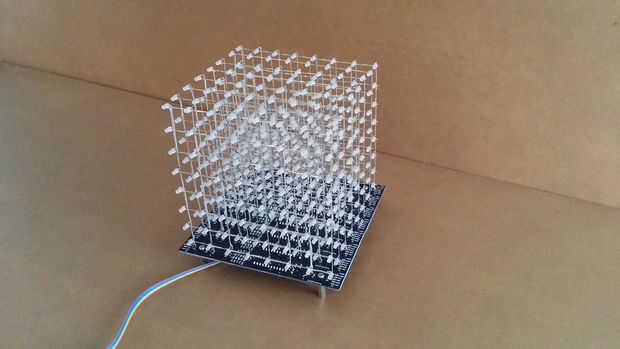

Ver el vídeo a continuación para ver cómo terminamos jolliCube con el circuito de control.
Los siguientes son los pasos principales que pasamos a construir el circuito de control de cubo del LED:

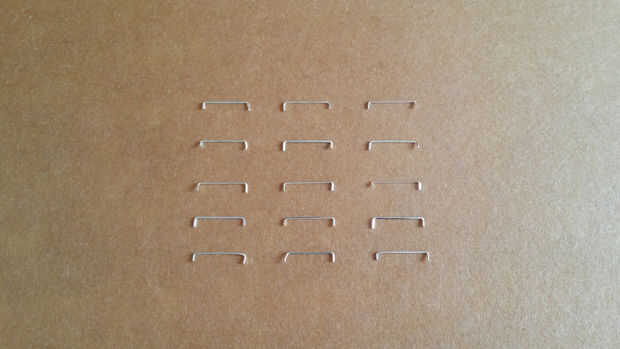

Paso 1 - preparar 15 conductores de puente de las patas del cátodo que cortado en el paso 6 de parte de la Asamblea 1.
Paso 2 - los cables de puente a jolliCube PWB de la base de la soldadura. Las fotos de arriba muestran que la ubicación del puente conduce a soldar en la placa (resaltado en rojo).
Paso 3 - soldadura de componentes electrónicos en PCB #1 para la primera capa de matriz de LED. La soldadura 24 zócalo del IC forma a IC1. Soldar el condensador electrolítico de 10uF a C2. Condensador de cerámica 0.1uF la soldadura a C1. La soldadura de resistencia de 12K ohmios para R1. Cortar las piernas para la resistencia en R1 y condensadores C1 & C2. Inserte el MAX7219 IC a zócalo del IC en el IC1.
Paso 4 - Repita el paso 3 para soldar componentes en PCB para las otras tres capas de la matriz de LED.

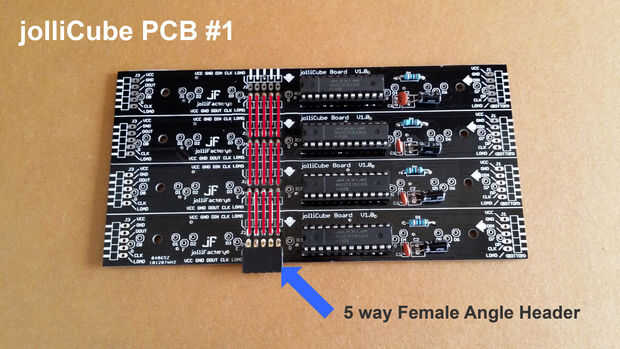

Paso 5 - rúbrica de soldadura ángulo hembra de 5 vías a J4 de PCB #1 para la última capa de matriz de LED.
Paso 6 - componentes de repetir pasos 3 y 4 para la soldadura de PCB # 2.

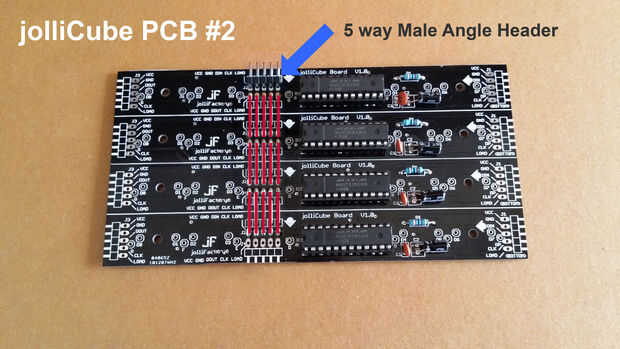

Paso 7 - soldadura cabecera 5 vías macho ángulo J2 de PCB #2 para la primera capa de matriz de LED.

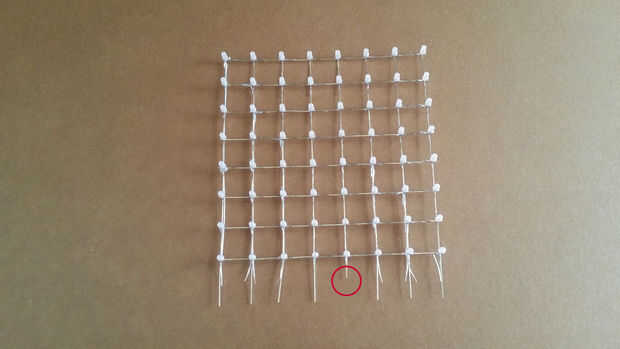

Paso 8: recortar la 5 pata de ánodo de LED de la matriz de LED 8 x 8 a alrededor de 10mm fuera de la fila del cátodo, como se muestra en la foto de arriba. Esto es necesario como el IC MAX7219 es justo debajo de la pierna de este ánodo una vez que introduzca la matriz de LED en el PCB para soldar.

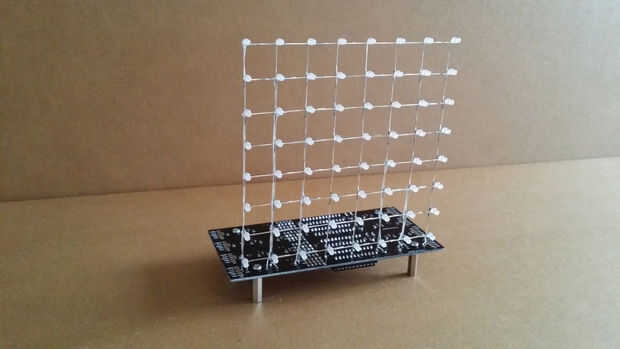

Paso 9 - posición de las piernas de ánodo de LED Matrix a los orificios de la almohadilla como G, F, E, D, C, B, A y DP de izquierda a derecha con los LEDs apuntando hacia usted (temporalmente adjuntar 4 separadores en las cuatro esquinas de la placa para permitir que la PCB para colocarse en la mesa para facilitar el trabajo).
Paso 10 - soldadura todas las patas del ánodo a la PCB (coloque objetos adecuados como lápices como guías entre la fila más baja del cátodo y la placa para apoyar la matriz de LED a una distancia constante de la PCB).
Paso 11.-Inserte los cables de fila de cátodo a los orificios de la almohadilla denominados D0, D1, D2, D3, D4, D5, D6 y D7 y luego soldarlos a la placa (Asegúrese de que los cables a D1/D2 y D5/D6 pad agujeros son correctos).
Paso 12 - piernas de compensación el ánodo y cátodo cables debajo de la PCB.
Paso 13 - prueba el circuito después de soldar cada matriz de LED de la capa (véase la sección siguiente para más detalles en la prueba).
Paso 14 - Repita los pasos 8 a 13 para completar la soldadura de todas las capas matriz de LED 8 a 2 PCB.
Paso 15 - Únete a los 2 PCB con capas de matriz de LED junto a través de los cabezales de 5 forma en el PCB.
