Paso 6: Prueba jolliCube
Es una buena práctica para probar el cubo durante el montaje después de cada capa de 8 x 8 que matriz de LED se suelda. Es mucho más fácil corregir cualquier tema si hay alguna en el camino en vez de probarlo todo una vez finalizada.

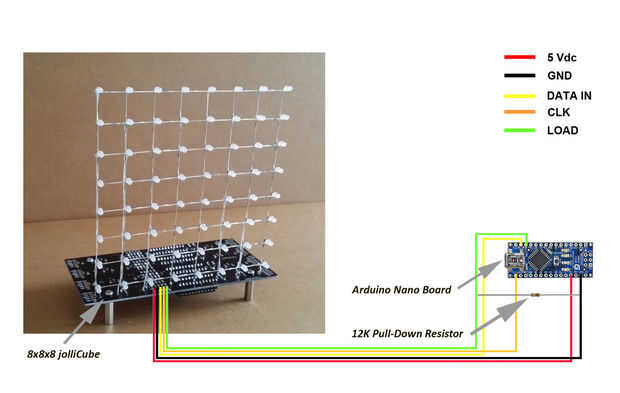

Se utilizó un Arduino Nano cargado con nuestro programa de test del cubo del LED para la prueba. Ver la foto de arriba para conectar el Arduino Nano para el PCB de cubo de LED.
Descargar el programa de prueba y proceder con la prueba. Usted debe ver que las filas de la matriz LED encendido fila por fila a partir de la fila superior. La prueba es repetida después de que se encienden todas las filas.
Haga clic aquí para descargar el programa de prueba de jolliCube
