Paso 2: Desarrollar su circuito

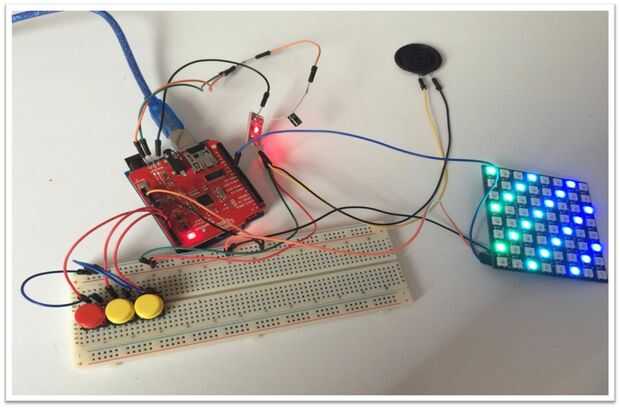

Para poner todas las piezas juntas para este dispositivo, usted necesitará un poco de habilidades de soldaduras. Inicialmente tiene que montar el escudo de MP3 a tu Arduino Uno soldando los encabezados sobre el escudo, luego colocando el escudo de MP3 sobre la Arduino Uno, pin a pin. Una vez que las dos partes están juntos puedes empezar poniendo todo en su lugar.
Continuar conectando cuatro botones a los pines analógicos 0 a 4. Necesitamos utilizar los pernos porque el escudo de MP3 ocupa la mayor parte de los pines digitales normales. Para su prueba inicial puede conectar los botones a la protoboard entonces a los pines analógicos.

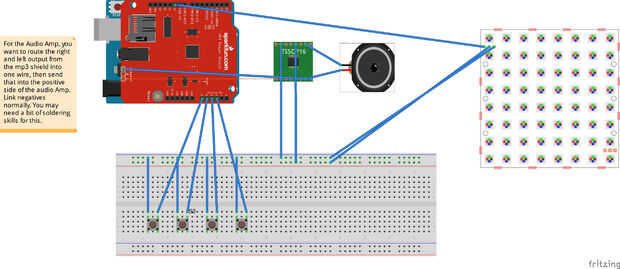

El siguiente paso es conectar el amplificador de audio con el escudo de MP3. Para ello, soldar los cables a los contactos de L y R en la parte trasera el escudo de MP3. Para tenerlas a trabajar con el amplificador que tendrá que soldar dos cables juntos entonces suelde el único punto al contacto "+" como "IN". Entonces usted puede soldar los "-" contacto desde la pantalla del MP3 en el punto "- en" en el amplificador.
El siguiente paso que debe tomar es conectar el altavoz a la porción de "OUT" del amplificador audio. Simplemente soldar un cable al positivo "+" lateral y un cable para el "-", luego conectar a los puntos apropiados del altavoz. (Su altavoz debe tener ya sea rojo y negro etiquetado, o + y -. Tener en cuenta, rojo = +)
Una vez que termines con eso puede completar el cableado que te permitirá suministrar energía al amplificador. Esta parte es fácil. Todo lo que necesitas hacer es conectar los cables al positivo y carriles de tierra en el protoboard, luego soldar los extremos de los cables a los + y - contactos en el lado de "PWR" del amplificador.

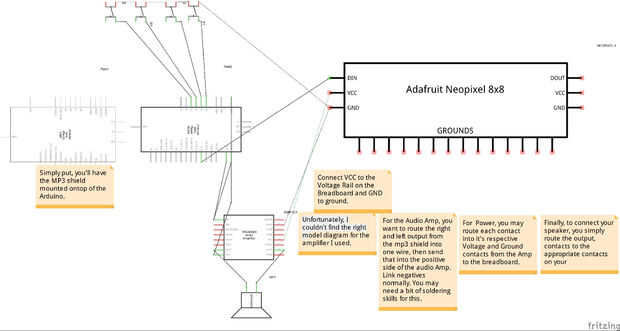

Ahora que has conseguido el escudo MP3 situado, puede configurar la matriz de LED. Soldar cables Din, Vcc y GND, luego conectar Vcc en el riel de alimentación en el protoboard, toma de tierra para el carril de tierra y Din al pin 10 en el escudo de mp3. 10 el perno y el perno 5 son los pernos sólo digitales que no consumidos por escudo de MP3.
Bono! Para incluir una característica de la perilla de volumen a su configuración, la soldadura de los tres puntos de un potenciómetro giratorio para la sección volume(VOL) del amplificador. Este paso es opcional, pero agrega otra característica impresionante a su configuración.
Para encender toda la máquina puede utilizar una simple batería que se conecta en el puerto trasero de arduino o utilice el puerto USB en la parte posterior de la Arduino en su lugar. Asegúrese de que no hay que olvidar incluir todos los espacios y agujeros en el modelo 3D a cualquier cables y puertos en su diseño.
