"Joule Thief" circuitos, crudos a modern... (1 / 9 paso)

Paso 1:

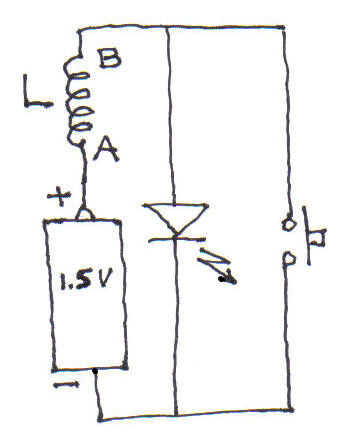

utilicé un LED amarillo que requiere 2 voltios (o un poco más). Mi 1.5 voltios "batería del cohete" ha sido usado hasta 1.4 voltios. Como resultado, el LED está apagado y no está siquiera cerca de llevar a cabo cualquier corriente. Puntos A y B en la bobina del inductor L corren más o menos el mismo voltaje, voltios 1,4 en comparación con "tierra" o el negativo de la batería.

Cuando se empuja el interruptor y y ON, brevemente, corriente atraviesa la bobina y crea un campo magnético alrededor de la bobina. Puntos A y B son todavía positivos con un punto ligeramente más positiva que el punto B.

Pero cuando el interruptor se libera y apagado, el campo magnético se derrumba repentinamente y crea una tensión de 1,4 voltios con una polaridad inversa. Esto significa que el punto B ahora es 1.4 voltios de mayor (más positivo) que el punto A. Está como si la bobina tiene a ser como una batería temporal conectado en serie con la batería real, presentando 2,8 voltios el LED. El LED reacciona a esto intermitente en un momento muy corto. Si se empuja el interruptor otra vez repite este ciclo. Si podía empujar el interruptor lo suficientemente rápido, el LED parece sólidamente ON.

Los cuadros que siguen revelan lo sencillo sería recrear esto. La bobina o inductor es 12 pies de alambre de calibre 24 envueltos (200 vueltas) alrededor de un clavo de hierro de diámetro 1/4 de pulgada.
