Paso 4: Construcción de la parte de actualización 2

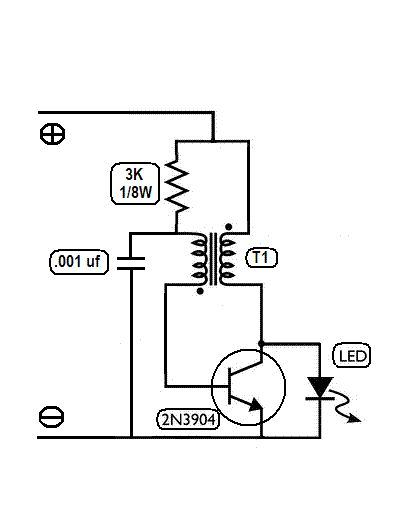

La bobina no marcada de la parte superior de la toroide es conectada a un extremo de la resistencia, entonces marcada como "positivo". La bobina marcada desde la parte inferior de la toroide es conectada al otro lado de la resistencia, entonces recortada corto. La bobina sin marcar desde el fondo de la toroide está conectada al plomo de la base del transistor. La bobina marcada desde la parte superior de la toroide está conectada al cable de colector del transistor y el cátodo del LED.
El emisor y el ánodo del LED estén conectados juntos y marcados como el "negativo".
El condensador se conecta entre el cable "negitive" y la Unión de la resistencia e inferior marcado toriod bobina que fue recortada corto.
El LED usualmente tiene un cable más corto que el otro, el más largo es el ánodo. Además, la mayoría LED tienen una plana en la base, mostrando el cátodo.

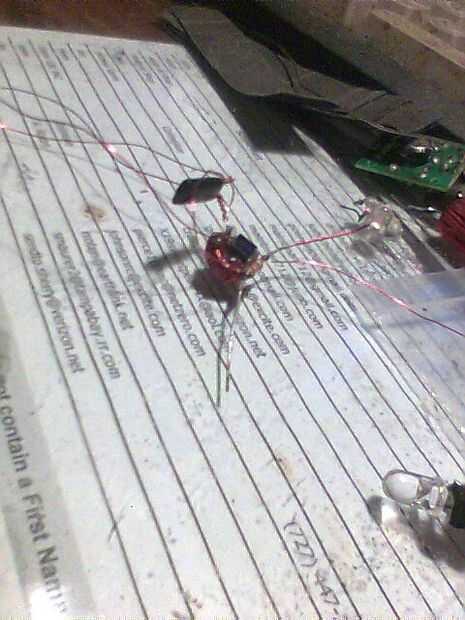

Lo que he hecho hasta ahora cada vez es "áspero" construir que la actualización, para pruebas y ajustes, ya que he encontrado el valor del condensador tiene cierto efecto en la salida, dependiendo de las otras partes involucradas. Generalmente, pueden probarse diferentes valores, buscando la mejor salida.
