Paso 3: condensadores
Iniciar con los tres casquillos pequeños. Puede que necesite doblar las puntas para que encajen. Pueden parecer similares, pero es importante que vaya correcta en la ranura correcta. Por cierto, no tienen una polaridad, así que una vez averiguar que es que usted no puede conseguir al revés. Abajo está una breve descripción de cómo leer los números en ellos, pero para más detalle revisa esto enfriar electrónica wiki.

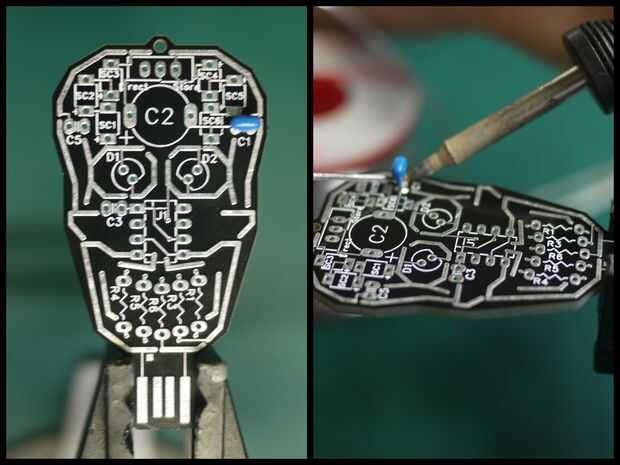

C1 es el medio de uno. Los números pequeños Lee "476". Los dos primeros dígitos son el valor, la tercera es el multiplicador. Los condensadores se miden en pico faradios. Por lo que es de 476 47 * 10 ^ 6 pico-faradios.

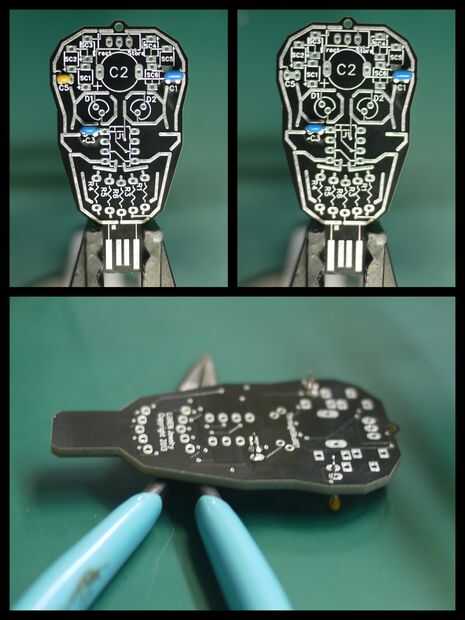

C3 es poco y tiene 106 escrito al lado. Soldadura C1 y C3 en la parte superior como se muestra.

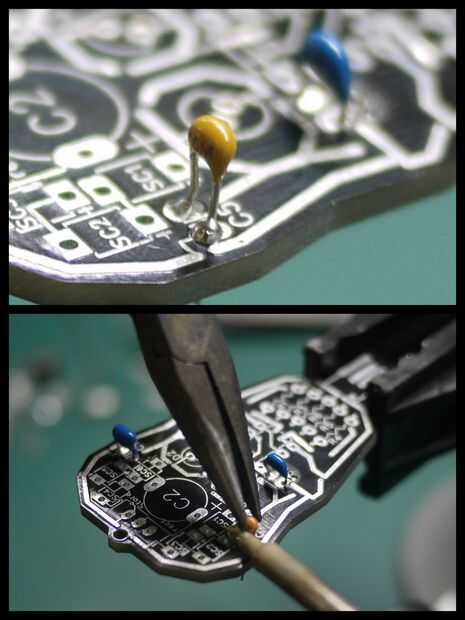

C5 es el TINY bronceado y tiene 333 escrito al lado. C5 se debe soldar en la parte posterior, como se sienta realmente cerca de la Junta. Si su sesión demasiado alto, simplemente fundir ambas almohadillas con el soldador mientras empuja hacia abajo el condensador con una aguja de nariz alicates.
