Joypad analógico de tela (6 / 8 paso)

Paso 6: Realizar la conexión a Arduino

Este paso muestra cómo realizar la conexión con Arduino. Si no va a enganchar el Joypad de tela analógico hasta el Arduino, puede omitir este paso. De lo contrario te recomiendo realizar la conexión antes de completar el Joypad, en caso de cualquier problema.

MATERIALES que necesitará hacer conexión de Arduino:

-4 x resistencia de 1 K Ohm
-Perfboard con patrones de línea de cobre (6 x 6 agujeros)
-Alambre arco iris con 6 cables

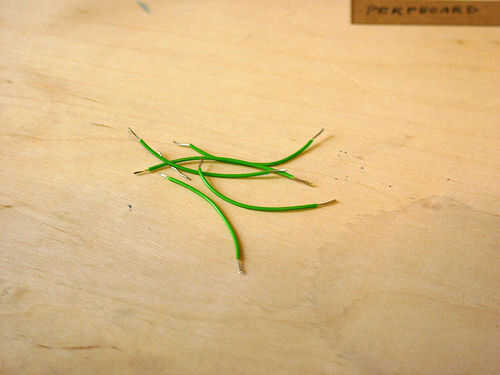

-Unos 25 cm de cable
-Soldadura

-Junta Directiva Ardunio Serial USB (www.arduino.cc)
-Cable USB
-conectores de cocodrilo 5

HERRAMIENTAS que necesitará para hacer conexión de Arduino:

-Soldador
-Tercera parte
-Pinzas o algún tipo de cortador de alambre

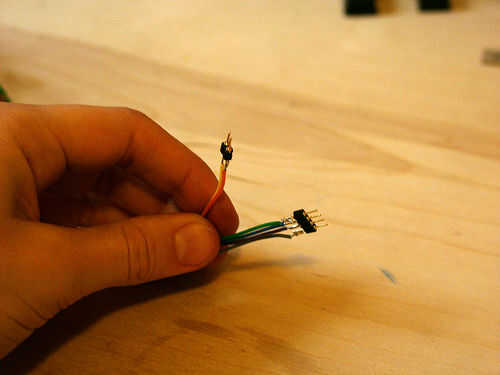

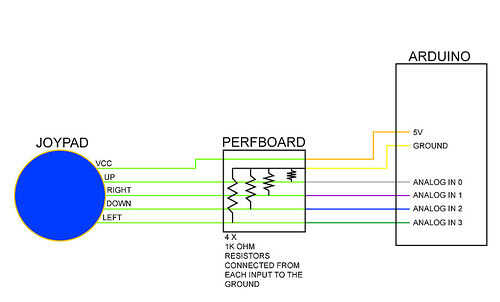

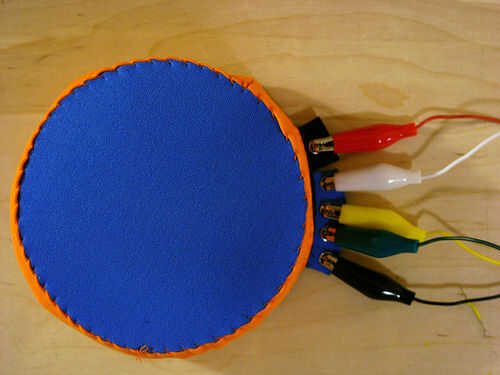

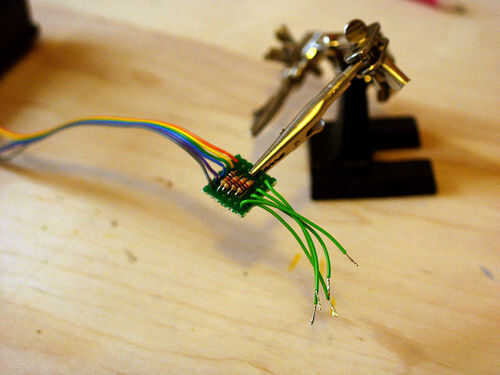

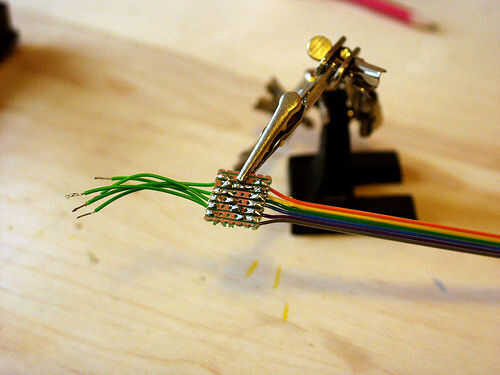

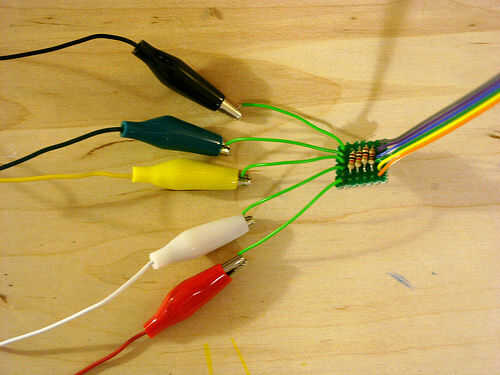

Soldar todo junto como se ve en las fotos y el esquema.
Eso fue fácil. De la sonrisa
