Joysticks controlador de PS1 con Arduino

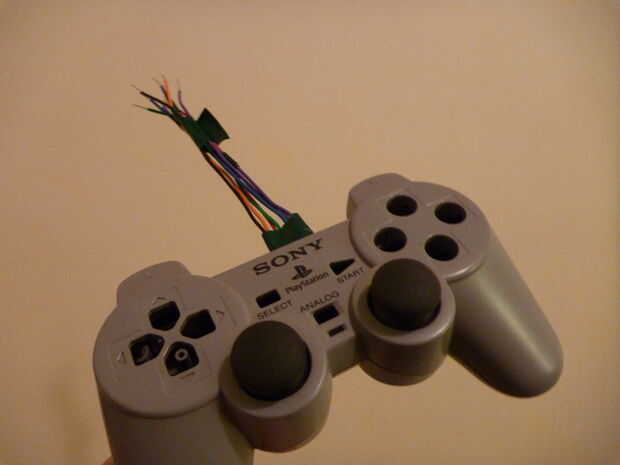

Idea: uno de mis antiguos controladores de Playstation 1 y extraer la configuración del Stick dual que puede ser fácilmente utilizado en un proyecto de microcontrolador (en mi caso: con el Arduino) sin bibliotecas adicionales o los controladores que necesita si desea utilizar el controlador de todo.

Por favor hágamelo saber lo que piensas o si tienes preguntas/crítica para mí! Siempre estoy tratando de aprender cosas nuevas.

Materiales requeridos:
~ Playstation 1 controlador
~ Del soldador
~ De la soldadura
~ Cuchillo
~ Cable Desforrador/cortador
~ Cinta de aislar
~ Pequeño destornillador de cabeza Phillips
~ Dos resistores de valor medio (para pulsador Caudalimetro)
~ Tercera mano (pero no es absolutamente necesario hace soldar pequeñas cosas mucho más fácil)
~ alambre calibre 22

Vídeo de demostración:

Código de demostración (copie y pegue el texto siguiente en el IDE de Arduino):

opción byte const = 2; asignar los pines para los botones
rightClick de byte const = 3;
leftVert byte const = A2; asignar los pines para las macetas
byte const leftHor = A3;
rightVert byte const = A0;
rightHor byte const = A1;

int delayTime = 50; así que la salida serie es más legible

void setup() {}

pinMode (opción, entrada); fijar pasadores botón para entrada
pinMode (clic derecho, entrada);

Serial.Begin(9600); permite a arduino enviar texto a ordenador
}

void loop() {}
salida con formato leftHorizontal, leftVertical, leftButton, rightButton, rightHorizontal, rightVertical
Serial.print(analogRead(leftHor)) de ;
Serial.Print (",");
Serial.Print(analogRead(leftVert));

Serial.Print("");
Serial.Print(digitalRead(leftClick));
Serial.Print("");
Serial.Print(digitalRead(rightClick));
Serial.Print("");

Serial.Print(analogRead(rightHor));
Serial.Print (",");
Serial.println(analogRead(rightVert));

Delay(delayTime);
}
