Paso 2: Analizar el cableado

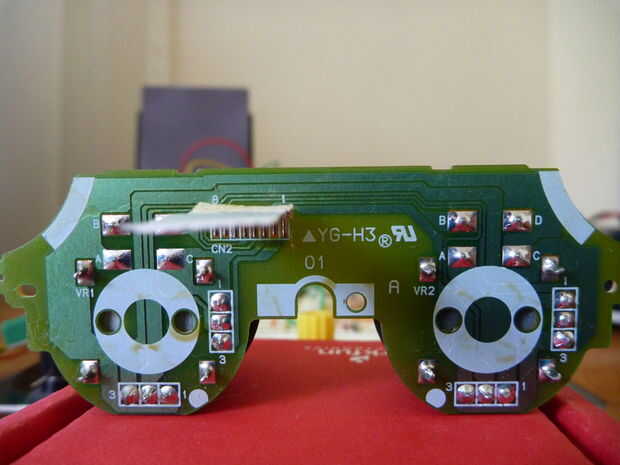

Ya que quiero mantener todas las piezas en el PCB, necesitaba saber que los cables de la cinta a donde ir. Normalmente la cinta de alambre se pega hacia abajo contra el PCB para mantenerlo plano, pero necesita ver donde todo fue conectado al pelado detrás lo suficiente para ver las conexiones. Como veis en la foto, el cable se numera uno a 8.
Puesto que es un poco difícil ver exactamente donde se conecta cada cable, un truco que usé fue sujetar la placa a la luz que hace ver las conexiones de un millón de veces más fácil.
Empecé con unos fáciles para encontrar, como los botones. Como manitas la mayoría saben, botones básicos ya tiene sus dos patas y abajo dos patas conectadas, respectivamente (en este caso, A y C están conectados y B & D están conectados, pero A y C no están conectadas a & D hasta que se pulsa el botón).
Para estos botones, cada uno tiene una pierna que se conecta sólo a un alambre de la cinta, lo que significa que cada uno deben ser el hilo de 'datos' de cada botón. En cada caso, la pierna de 'datos' es o D o B, por lo que significa A y C para ambos botones puede ser conectado a Vcc . Si sigues el camino de Vcc, ves que se conecta a todos los Pin1 para todos cuatro potenciómetros.
Ya sabes Vcc es Pin1 para todos de los potenciómetros, Pin3 debe tierra y Pin2 debe ser para los datos . Efectivamente, cada pin 1 corresponde a un único cable, mientras que todos Pin3 conectarse uno con el otro y comparten un cable común de la cinta.
Ahora que nos hemos contablemente todos los cables (y por supuesto tener escrito qué alambre número en la cinta corresponden a...), podemos crear la tabla siguiente para ayudarnos a nosotros mismos a organizarnos:
1 - el pin 3 en todas cuatro macetas (GND)
2 - pin B del stick izquierdo (el pin sólo superior del stick izquierdo) (botón circuito digital pin1)
3 - pin 1 en todas cuatro macetas, pasadores A y C (pins de la parte inferior) en ambos botones (Vcc - 5v)
4 - pin D de stick derecho (el pin sólo superior del stick derecho) (botón a circuito digital pin2)
5 - pin 2 de movimiento vertical para el stick derecho (pin1 analógico)
6 - pin 2 del movimiento horizontal por la derecha Stick (analógica pin2)
7 - pin 2 de movimiento horizontal para el stick izquierdo (pin3 analógico)
8 - pin 2 de movimiento vertical para el stick izquierdo (pin4 analógico)
