Joysticks controlador de PS1 con Arduino (5 / 5 paso)

Paso 5: Aislar, cubrir y Demo!

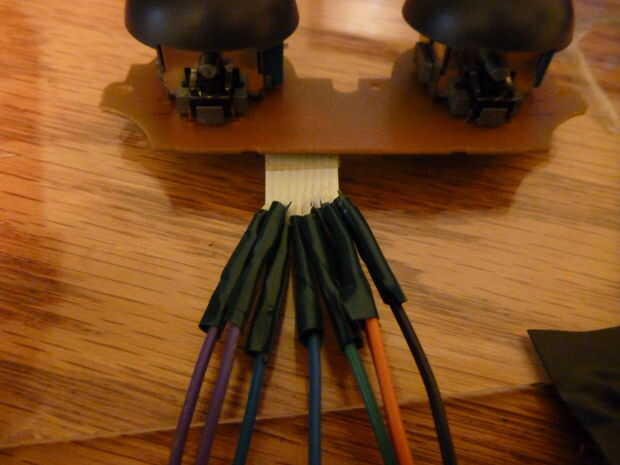

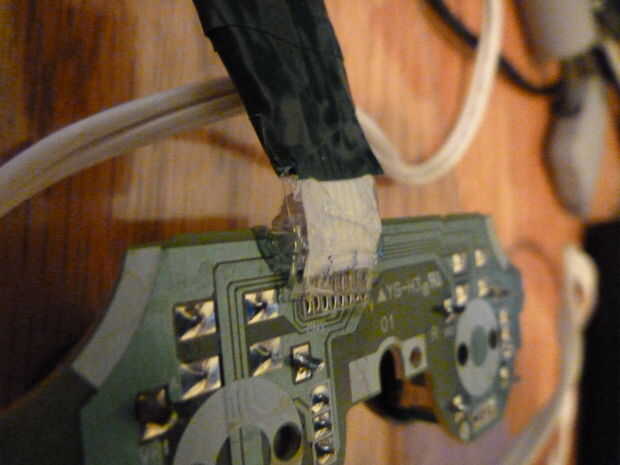

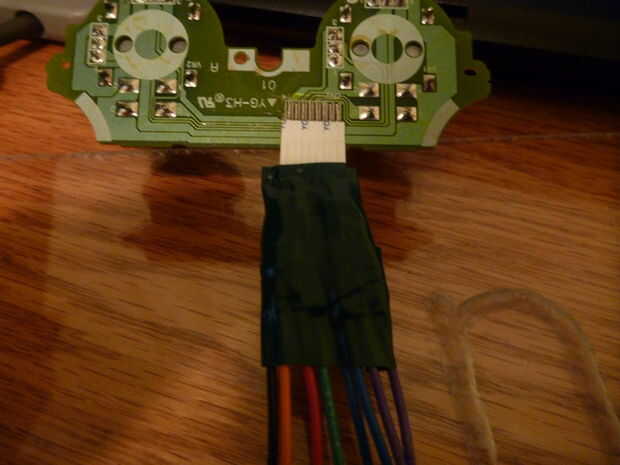

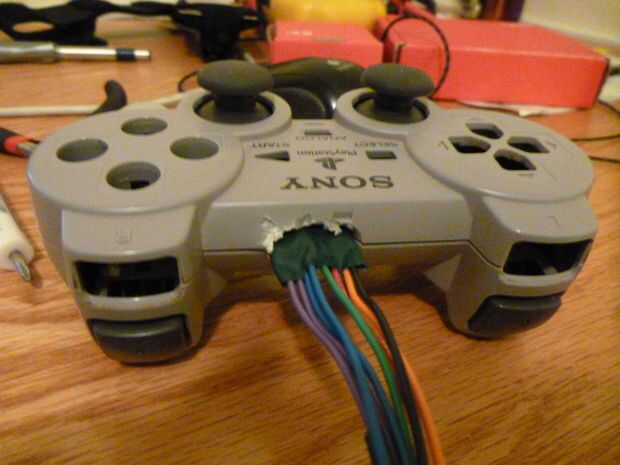

Para evitar cualquier cortos que esto causaría inmediatamente si cableado, utiliza cinta aislante para aislar cada conexión soldada y entonces envuelto toda la zona con otra generosa porción de cinta para darle más rigidez y durabilidad. Yo también reglued la cinta de cable blanco a la PCB para proteger los empalmes de montaje en superficie de ser arrancadas.

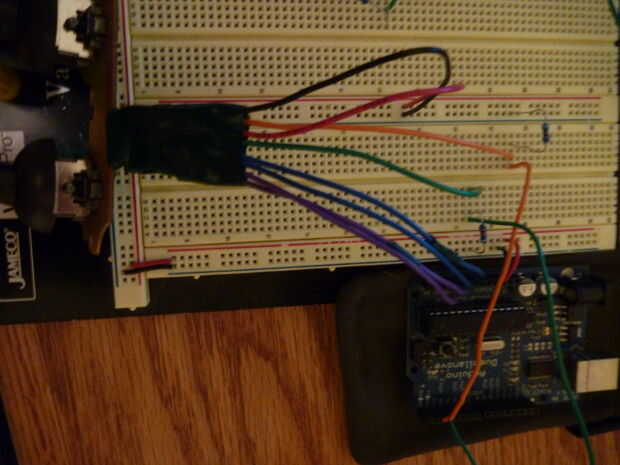

Para conectar los cables a la Arduino, conectar Vcc y GND como cualquier otra cosa, conecte los cuatro cables del potenciómetro de Stick a las clavijas analógicas del Arduino y conectar cada alambre del botón a un circuito simple botón (por ejemplo, tengo un cable naranja del controlador, para conectar un cruce con una 9,5 kOhm resistencia a tierra y otro cable desde la salida va a un pin digital de Arduino).

Si usted necesita cualquier ayuda establecer el circuito, no dude me mensaje y estaré encantado de hacer un diagrama del circuito o configurar mi protoboard cuidadosamente para que sea más fácil ver lo que está sucediendo.

Aquí está el video de demostración otra vez para quien saltó en la introducción:

PD: dejo algunos comentarios! Me encantaría oír de nadie!
