Paso 2: Montar el nuevo módulo principal de 2,4 ghz.
Una vez retirada la placa de RF, el siguiente paso es montar el nuevo módulo de RF. Ya que mi radio no tiene una forma fácil de cambiar el módulo trasero, tuve que ir con una conversión de estilo DIY. Algunos de ellos están disponibles, este es un sistema de la marca naranja. Además el módulo en sí, también hay un LED indicador, botón de enlace y antena que necesitaban para ser montado. Quería algo fácil invertir en un momento posterior, por lo que la regla no era cable corte a menos que sea absolutamente necesario.

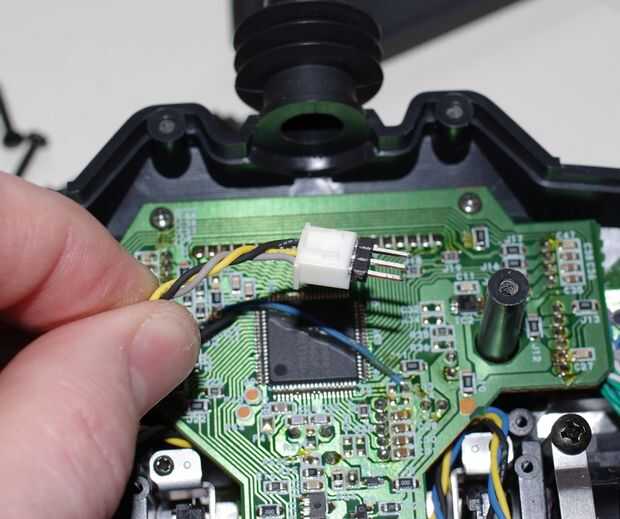

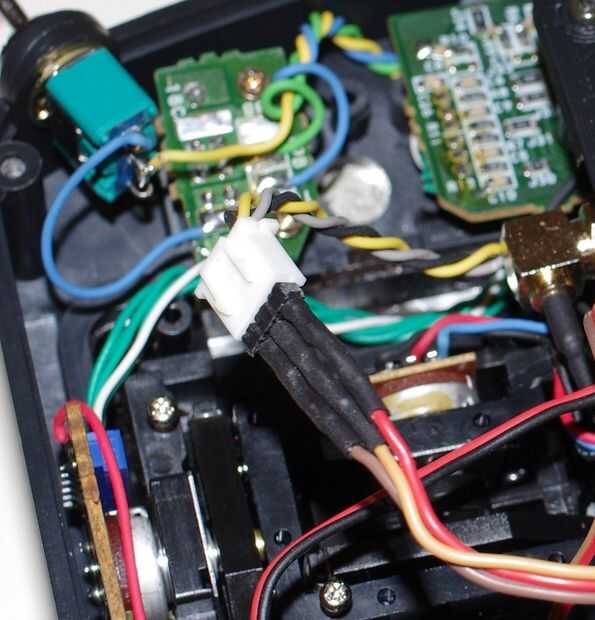

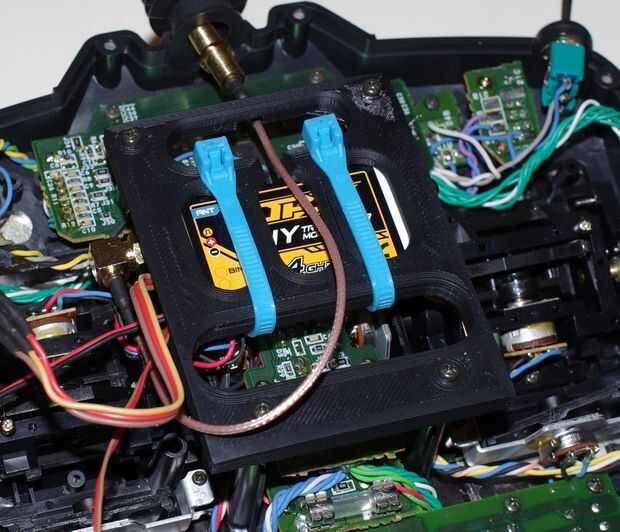

En lugar de recorte el conector viejo va en la placa de RF, utilicé un conector de.100 encabezado tamaño como adaptador. Esto me deja enchufar el nuevo módulo de RF directamente en los pines de señal original. I luego 3D impreso un nuevo 'patín' para montar el módulo de conversión en la misma ubicación que el original módulo de RF. Me aseguré de dar un montón de espacio para circulación de aire y una ruta clara para el nuevo cable de la antena.
