__JrP4__ - Junior portátiles neumáticas proyectil Propogator (3 / 6 paso)

Paso 3: Construir cañón y diafragma

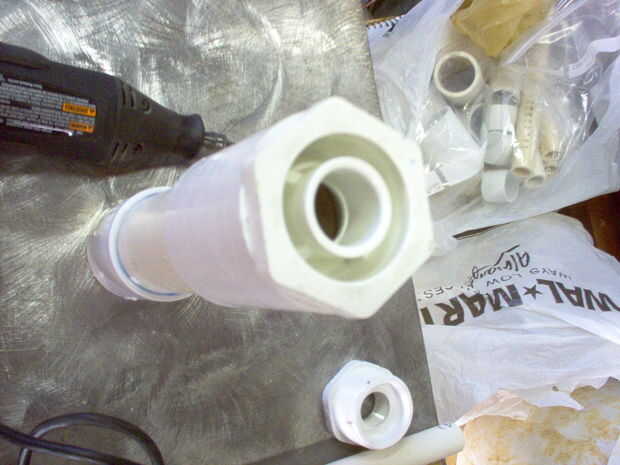

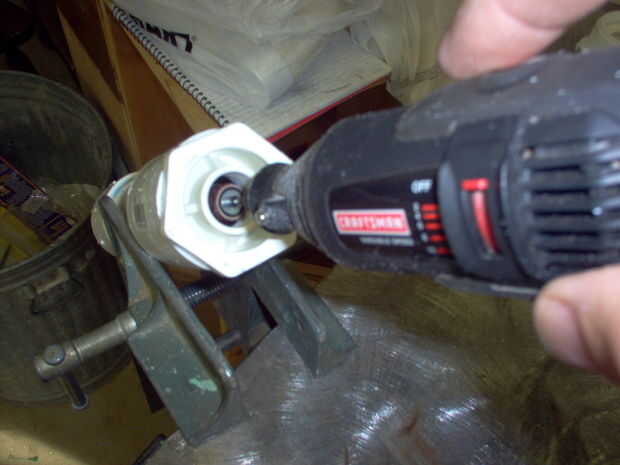

1) lo eligió para sus piezas para (C), tiene que quitar el anillo de seguridad en el interior de 1/2" FS, por lo que la tubería de 1/2" se deslizará a través de él en el lugar de montaje justo en el extremo. He utilizado un tambor de lijado en el extremo de un dremel.

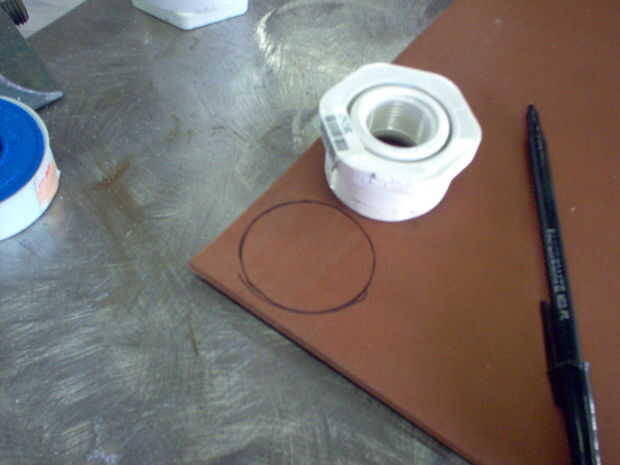

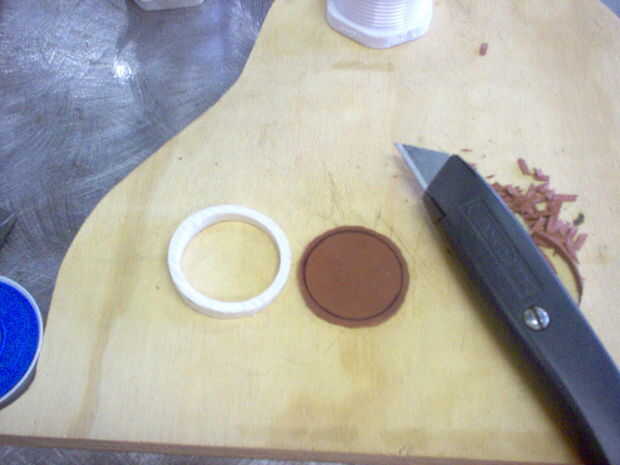

2) cortar el diafragma para caber apenas en el interior de (D) (1 1/2" pies). Se debe ajustar libremente, pero no tiene mucho espacio se deslice de lado a lado.

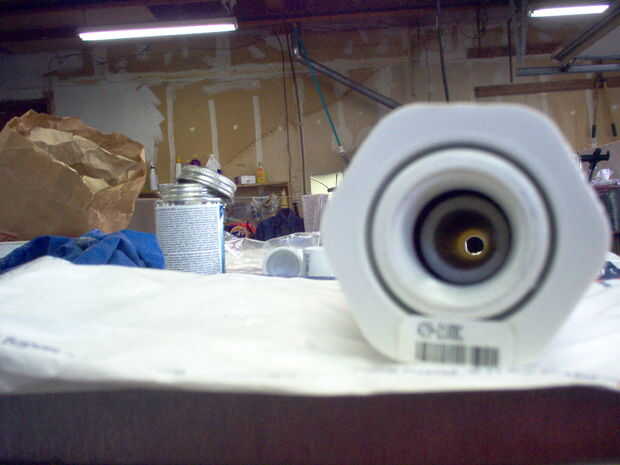

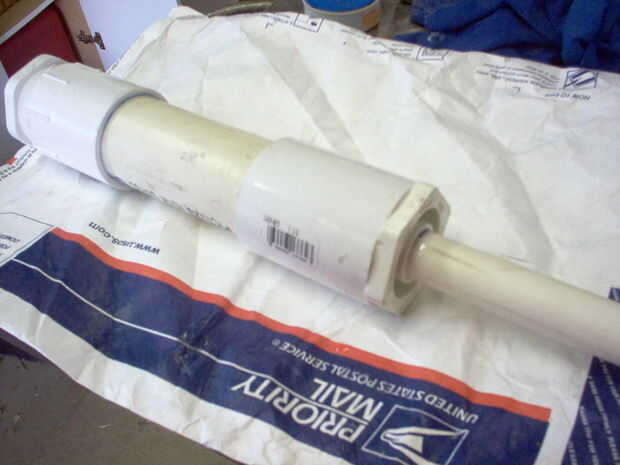

3) este es el paso más crítico en el proceso. Tómese el tiempo para comprender el funcionamiento de la pistola. El interior extremo del barril debe estar al ras de donde el diafragma se encuentra en el extremo de 1 1/2" pies de (E). Para ello, establecer el diafragma en el extremo de (E), manteniéndolo vertical y tornillo en la cámara hasta que quede ajustado, entonces retroceda lo un poco. Todavía con deslizamiento vertical, el cañón hasta que se sienta en la parte superior del diafragma. Esto es donde quiera que consolidó. Marque el lugar donde entra el cañón (E). Eliminar (E) y el diafragma y luego cemento el barril, asegurándose de mantener el extremo centrado en el chambe donde reunirá con el diafragma.
