Paso 5: Encontrar el UART
¿Recuerdas cuando dije que no importaba el orden de los dos cables de tierra no? Una de las características de la Jtagulator es que puede tratar todo el cableado posible uart y permutaciones de velocidad para descubrir un puerto serie por fuerza bruta.
- Golpeó la tecla U y Enter para 'Identificar UART Pinout'
- Pulse Enter otra vez para seleccionar el valor predeterminado [CR] (retorno de carro) como la cadena de prueba de que el Jtagulator se envía en cada permutación.

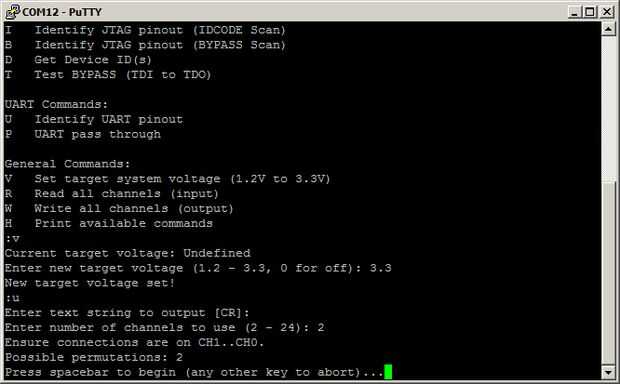

- Golpe 2 y Enter para seleccionar 2 como el número de canales a utilizar. [Foto 1]
Si no sabemos qué pines en la Raspberry Pi 2 fueron nuestro puerto serie, podríamos utilizar más canales / cables más aquí para explorar más posibilidades. Usted consigue la idea.

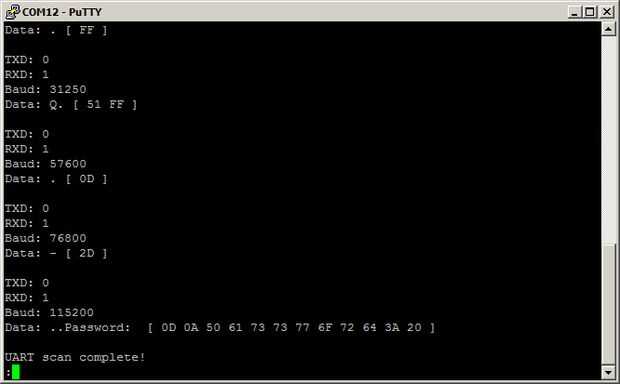

- Pulsar la barra espaciadora [Foto 2]
Aquí está la última parte de todo el texto de que la Jtagulator nos ha enviado durante el escaneo de una UART. Medida que se desplaza a través de todos ellos, echa un vistazo a los ' datos:' en mi ejemplo, el único que escupa cualquier cosa que parece humano legible es la última.
TXD: RXD 0: 1 velocidad: 115200 datos:... Contraseña: [mismo en hexadecimal]
De esto podemos decir si ponemos nuestra Jtagulator utilizar canal 0 canal 1 como TX como RX a una velocidad de 115.200 baudios - conseguimos algún tipo de indicador de inicio de sesión de la Raspberry Pi 2
