Paso 2: Construir el tablero LED
Orientar la placa que componentes se conectaría si estuvieran en la misma posición horizontal como se muestra.
Ahora, inserte todos los cables negativos (generalmente el cable más corto) para todos pero uno de los LEDs en la misma fila. Hacer lo mismo con los cables de positivo en una fila más abajo. Ahora coloque el LED el LED izquierdo más último en la fila. Ninguno de los conductores debe ser eléctricamente conectado entre sí.

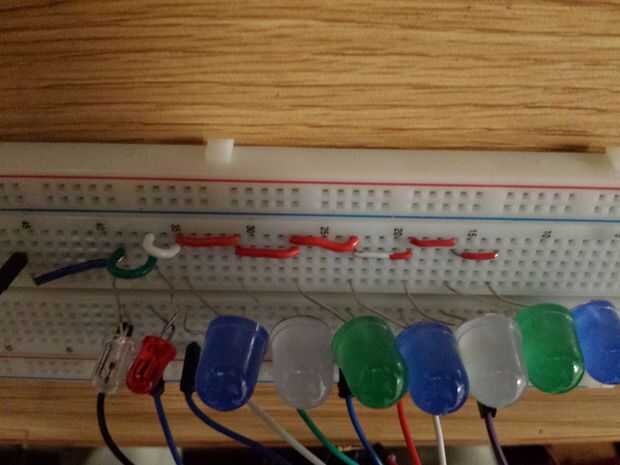

Ahora utilice los cables para conectar todos los cables negativos juntos. Esta conexión sirve como tierra.
Ahora utilice un cable para conectar cada positivo a un pin programable en el FPGA. Intente conectar clavijas sistemáticamente para que no te pierde asignándolos en VHDL.
Por último, conectar a tierra a un pin de la FPGA.

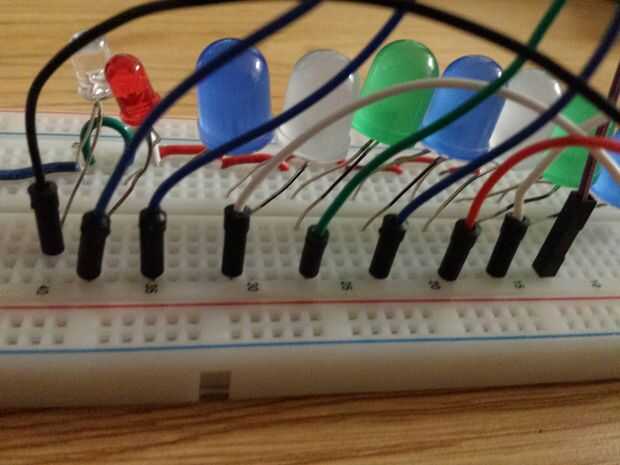

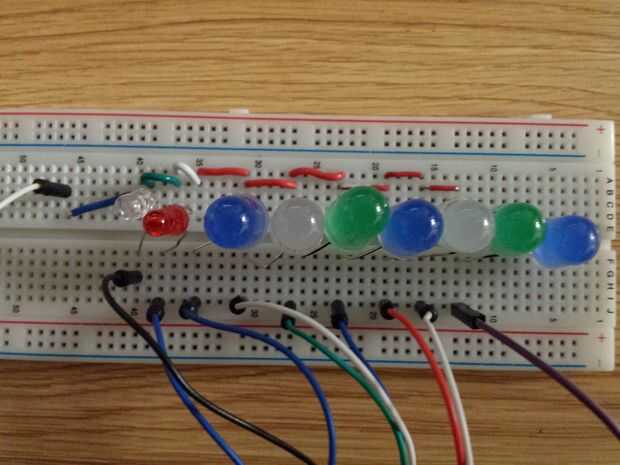

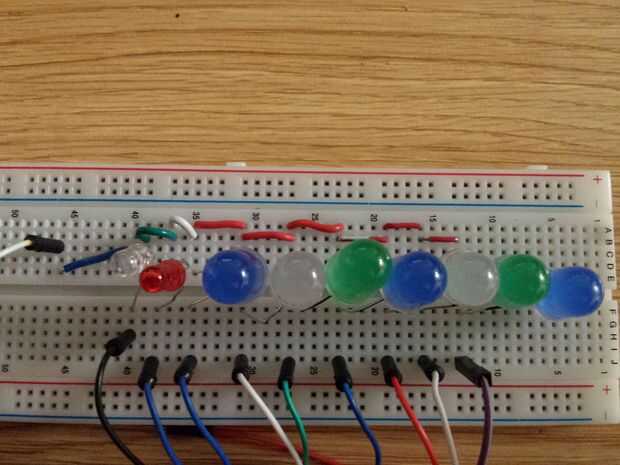

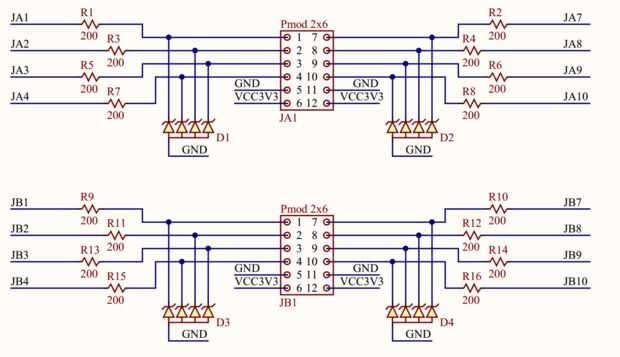

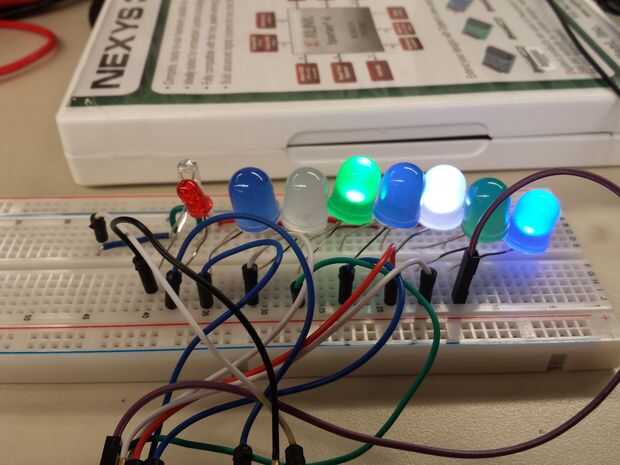

La Junta debería verse algo similar a la foto. Para la referencia adicional, etiquetamos un protoboard con asignaciones de alambre y que los pernos en el SDMONexys 3 se conectan a. La exploración de estos pines se hace referencia en la última foto, de http://www.digilentinc.com/Data/Products/NEXYS3/NE... .
