Paso 2: Código de LabVIEW

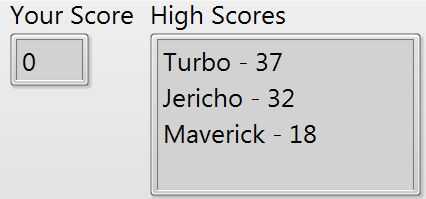

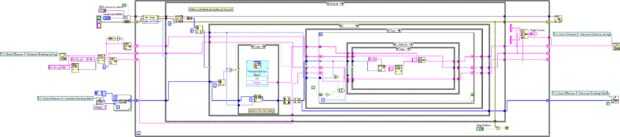

Foto de arriba es el diagrama del panel y el bloque frente para la puntuación más alta juegos serpiente. Cuando un juego es terminado, la calificación es enviada a través del cable USB conectado a un uC32 y leer en LabVIEW utilizando la VISA Lea función. La estructura case se asegura que hay bytes disponibles en la conexión en serie antes de leer. El código utiliza una escritura serial que solo envía el valor decimal real a través de la línea serie en un byte. Durante el juego, escribe serial contiene un "1" y luego la longitud de la serpiente. Para el caso "1", la puntuación se actualiza continuamente. Después de que el juego es terminado, se envía un "2" y luego la longitud final de la serpiente. Para el caso "2", se muestra el resultado final y si es un puntaje alto, se solicitará al usuario que escriba su nombre y se actualizarán los puntajes.
Descargar el código de abajo y sólo tienes que elegir el puerto COM que está conectado el uC32. Si no estás seguro que COM se refieren a este Instructable puerto corresponde a la uC32. Cuando eso esté hecho, haga clic en el botón de ejecución y los resultados se mostrarán en el panel frontal.
Si usted tiene cualesquiera preguntas, sienta libre dejar un comentario!
