Juego cyber de LED a todo color! (adicional instructables para NES Powerglove control, EQ de Audio en vivo, etc. seguir!) (12 / 20 paso)

Paso 12: Tiempo de construir! -Un elemento a la vez.

Con conectores JST del paso anterior permitirá a usted construir y probar los elementos de juego individual todo independientemente pero aún conectarlos todos juntos al final. Cada elemento de juego usted tiene un número diferente de LEDs pero cada pieza debe seguir el mismo cableado y el diseño de la tira.

Cada pieza debe tener un conector JST hembra soldado sobre el primer LED en el camino de las tiras. Si el corte de led tiras en segmentos se suelde cables regulares entre cada segmento. Todas las tiras de LED necesitan estar conectados en serie, lo que significa que todos los cables irá de un segmento a otro. En el último LED para cada elemento del traje se suelde en un conector JST macho en la misma forma que en el último paso.

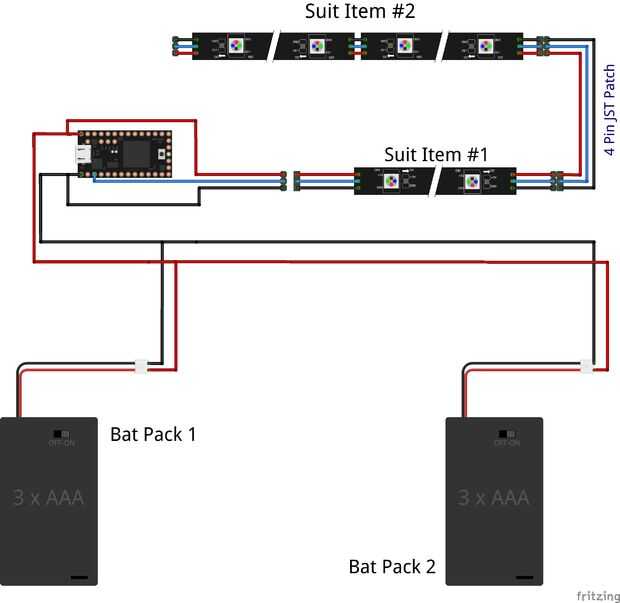

El diagrama en este paso muestra un ejemplo del cableado final y cómo cada elemento de juego eventualmente se conectará de una a la otra.
