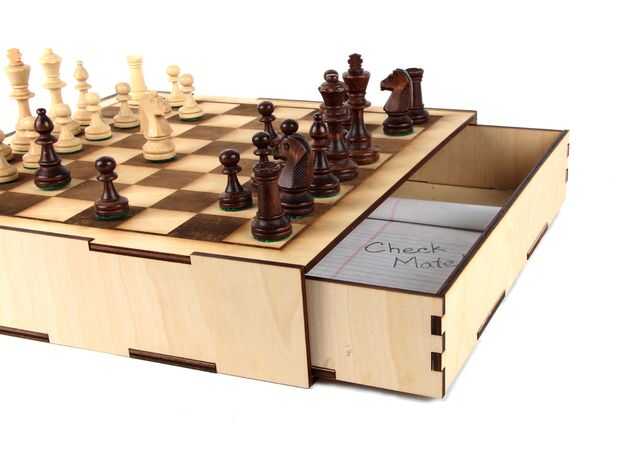

Juego de ajedrez bastante mal y siempre han querido ser mejor, pero aún no tengo un juego de ajedrez. Decidí que quería hacer mi propio conjunto, pero con un toque. He hecho un tablero de ajedrez con un cajón secreto que está bloqueado a menos que las piezas están dispuestas en el tablero en un patrón específico.
La forma en que funciona es hay interruptores magnéticos por debajo de las plazas solicitadas en el sistema de ajedrez e imanes pegados en la parte inferior de cada pieza de ajedrez. Cuando las piezas de ajedrez con los imanes se colocan en las plazas con los interruptores magnéticos, abrirán los interruptores. El arduino se programa para mover un servo con una palanca unida dentro de la caja cuando los interruptores están abiertos. Al levanta la palanca, el cajón con resorte ya no se lleva a cabo en el lugar y sale.
Para bloquear el cajón otra vez, presione el botón en el lado sosteniendo el cajón en. Pasará una señal acústica cuando la palanca del servo se está abierta o cerrada.
