Paso 1: Hardware
Antes de comenzar, se puede saber mirando las fotos que soy terrible en soldadura. Pero tengo que trabajar y estoy aprendiendo, así que la moraleja de la historia es no pensar que si no se puede hacer perfectamente, no lo
Si usted decide utilizar un cuadro de tamaño de mi entonces definitivamente necesita mucha paciencia. Recomiendo usar cable de calibre más grande, fácil de soldar y no se rompe tan fácilmente.
Tablero ligero

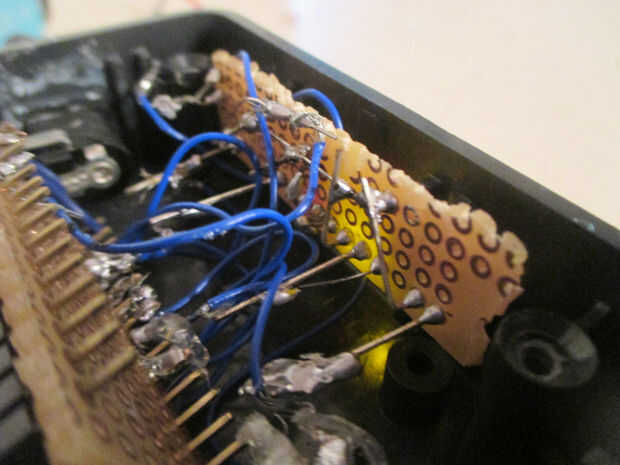

Esto debería ser bastante fácil. Cortar un trozo de tablero de perf e inserte sus LEDs en los agujeros, igualmente espaciado les. Asegúrese de que el espacio entre ellos es práctico; no hacen tan cerca juntos que pueden perforar los agujeros sin junto a ellos. Soldar todas las uniones a las teclas en el tablero de perf. Ahora doble los cables negativos, los más cortos, a una tierra común para que sólo tenga un cable para conectar al nano para los posos de los LED. Ver el cuadro para la referencia. La pierna más corta del LED es el negativo.
Ahora soldar una resistencia a la tierra común de los LED y un cable a la otra en de la resistencia. Cuando elegir una clasificación toma en cuenta que demasiado pequeño y freírlos sus LEDs pero demasiado grande y será tan tenues que no ven bien. Sugiero 100ohms. Soldar los cables a los extremos positivos de los LEDS. Así que al final tienes seis cables desde el tablero ligero: tierra y los 5 led.
Arduino Nano cableado
¿Terminado el tablero ligero? Gran. Antes de seguir, para evitar futuras frustraciones vuelva a revisar su trabajo. Poner el código en el siguiente paso en la placa y conecte los cables en un protoboard. Si trabaja, medio camino a través y tiene excelentes habilidades de soldaduras. Si no es así, y sólo algunos, eso es normal. Tuve ese problema. Pruebe, pruebe, pruebe otra vez.

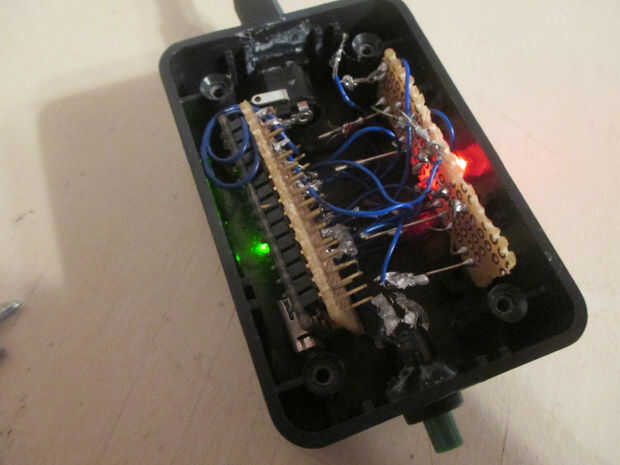

Ahora inserte el Nano en una Junta de igual tamaño perf. Ahora, lo que hice fue soldar a la Junta y luego soldar los cables en las clavijas. Pero sugiero mirando hacia atrás, que debe pegarlas en desde el mismo lado que el Nano, esto hará que sea 10 veces más fácil de soldar. El pdf tiene el pinout de Nano. De todos modos, el diseño es:
- D2 +++ LED #1
- D3 +++ LED #2
- D4 +++ LED #3 - media luz
- D5 +++ LED #4
- D6 +++ LED #5

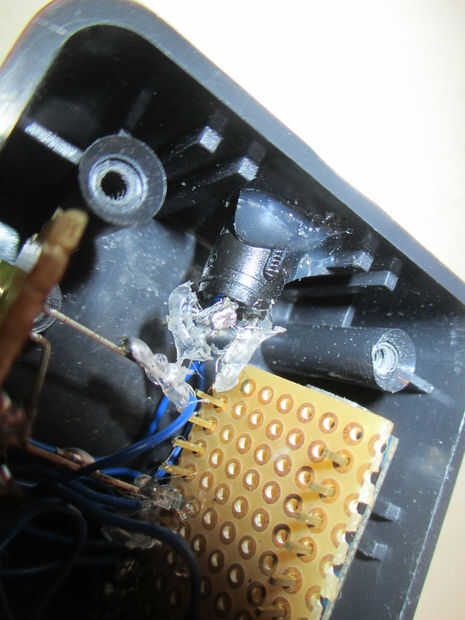

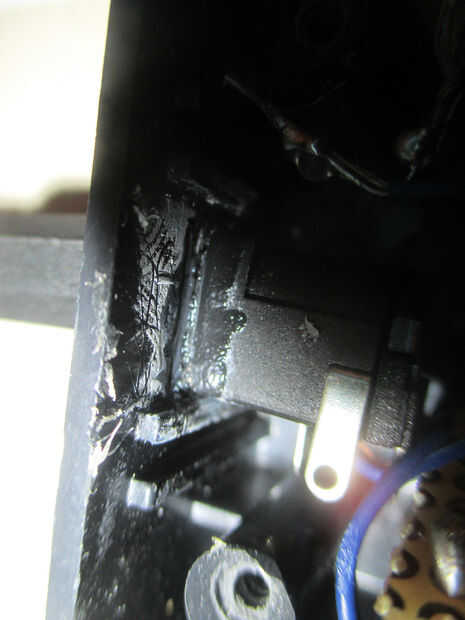

Además, usted tendrá que soldar un conector de barril a los pines de alimentación y un botón para D8. Sin embargo, no soldar estos hasta hacer el agujero e insertarlos. De lo contrario deberás de soldadura, sujete el botón y volver a soldar.
