Paso 3: soldar

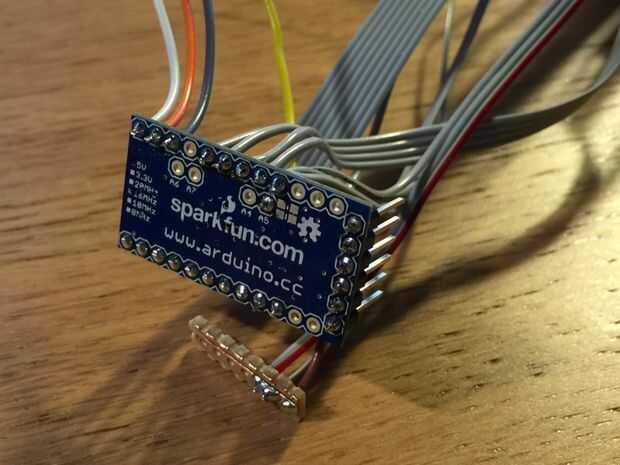

Si usted está usando Arduino Pro Mini 5v, luego soldar un pequeño encabezado para el programador.
Los botones; la soldadura de una pierna de los botones a la tierra. La otra pierna de los botones como sigue:
Botón 1: Arduino Pin 10
Botón 2: Arduino Pin 11
Botón 3: Arduino Pin 12
Botón 4: Arduino Pin A4

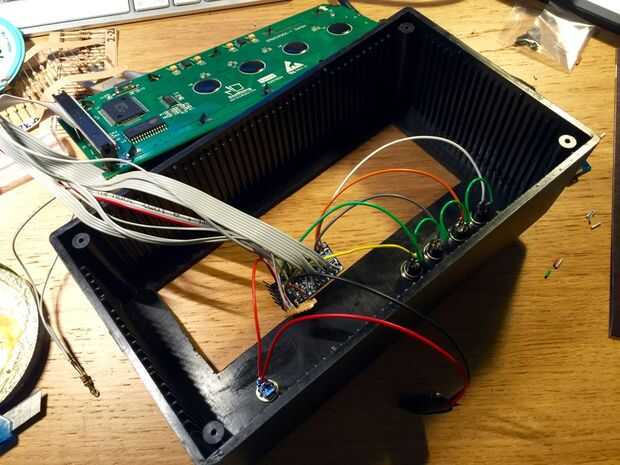

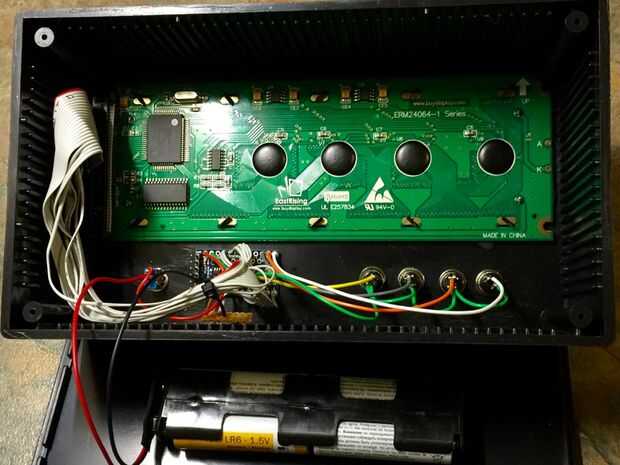

Como se puede ver en las fotos, coloca el cable de tierra a través de todos los botones, luego a Arduino. Usé un trocito de veroboard para las diferentes conexiones a tierra sólo para que sea ordenado, pero sólo podría soldarlos todos juntos y cinta para arriba.
A continuación, el interruptor de palanca; la soldadura de una pierna a positivo en el portapilas y la otra pierna (o media pierna si es un interruptor de On-On) con el conector de 'raw' en el Arduino Pro Mini. Si usas un Uno, entonces usted tendrá que hacer un pequeño adaptador de corriente.

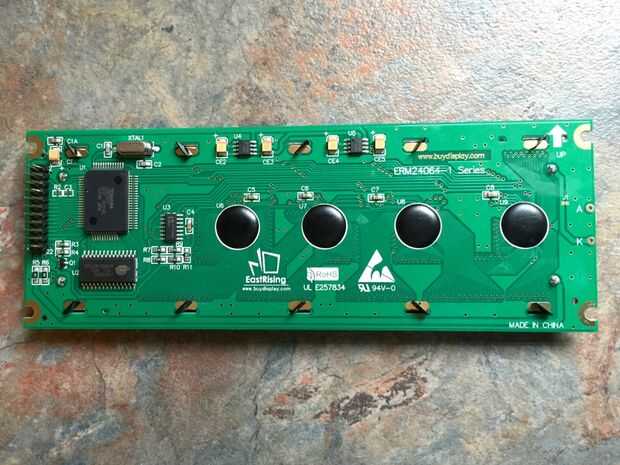

En la parte posterior de la pantalla, hay un encabezado de interfaz, 22 pernos en echada de 2.54 milímetros. Usé un viejo cable IDE de 40 vías y a cortar los 18 cables sin usar de la cinta como ves en las fotos.
Esto es donde usted debe conectar las clavijas de la pantalla:
Pantalla - Arduino
01 - tierra
02 - tierra
03 - 5v VCC
04 - pantalla pin 20 a través de la resistencia (véase abajo)
05 - A0
06 - A1
07 - A2
08 - A3
09 - no conectado
10 - reset
11 - 2
12 - 3
13 - 4
14 - 5
15 - 6
16 - 7
17 - 8
18 - 9
19 - 5v VCC
20 - Mostrar pin 4 través de resistencia (véase abajo)
21 - 5v (contraluz)
22 - tierra (contraluz)

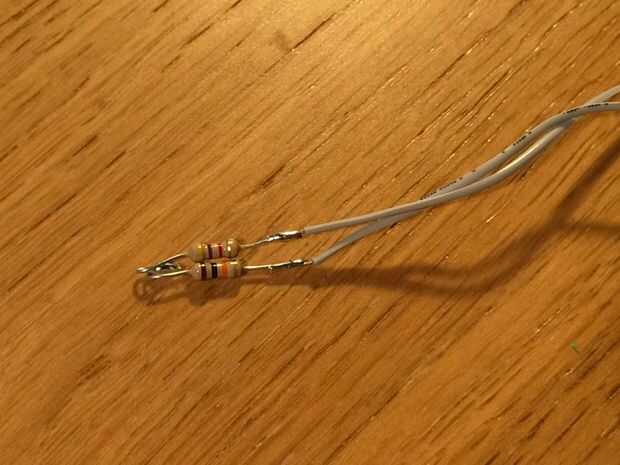

Entre los polos de la pantalla de 4 y 20 necesita agregar una resistencia para controlar el contraste de la pantalla LCD. Idealmente podría usarse un potenciómetro; No tengo uno a mano por lo que jugaba una variedad de resistencias y finalmente Utilizado 10kΩ y 4.7kΩ resistencias en serie como se puede ver en la imagen.
Es durante este paso que los errores van a ocurrir. Sólo comprobaremos cada conexión.
Tiempo para un descanso. También obtener más café y chocolate Si te apetece un bocadillo.
