Paso 5: Instalar las patas plegables
La fabricación y la instalación de las patas es un ensayo y error y el trabajo de precisión. Lije todas las piezas cuidadosamente y compruebe siempre si las piezas encajan antes de pegarlas les.
Aquí está cómo lo hicimos:

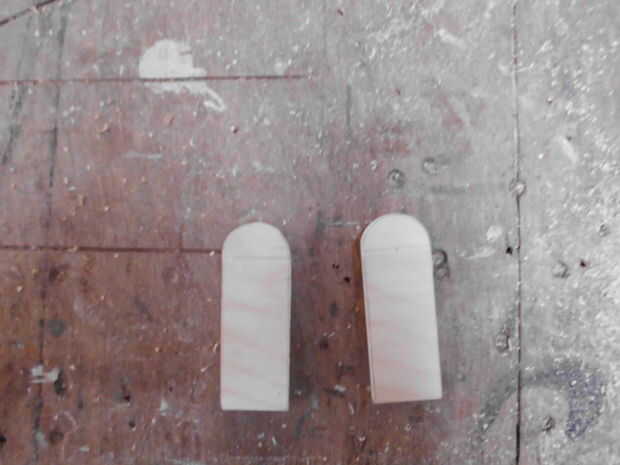

1. cortar las piernas de la playboard de madera contrachapada gruesa de 12 mm (Fig. 1). La longitud de las piernas depende de cómo empinadas desea la playboard ser. Elegimos para piernas de 85 x 30 mm (85 mm de alto en total = > perfecto elevación de la bola a rodar hacia atrás y 30 mm de ancho, ya que es el espesor de nuestro playboard.)
(Usted también puede plano abajo un pedazo de madera contrachapada gruesa de 18 mm a 12 mm de espesor o pegamento 4 piezas de madera contrachapada de 3 mm espesor mutuamente a alcanzar lo 12 mm de espesor).
2. alrededor de la parte superior de cada pata y perfore un agujero de 6 mm 15 mm desde la parte superior de esta parte redondeada (Fig. 1 y 2). Bisele el agujero para el perno de coutersunk que se atornillarán en más tarde.
3. Corte una tira de 2,5 cm x 38,5 cm 3 m m madera contrachapada gruesa.

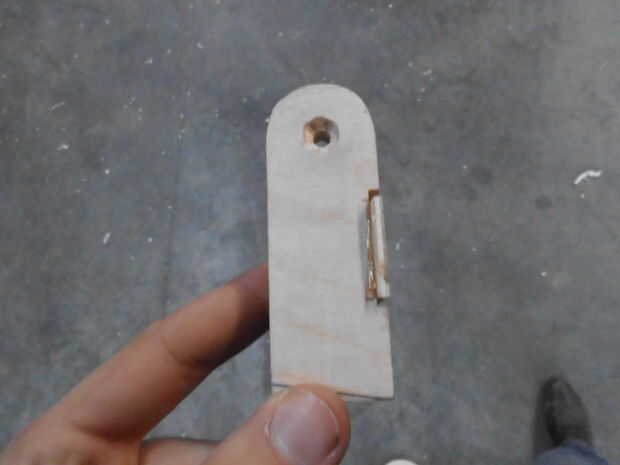

4. de la sierra o molino de una ranura en los costados de las piernas en el que se adapta a la tira de madera contrachapada y se sienta al ras (Fig. 2). Hicimos esta ranura de 3 cm de la parte superior de las piernas (parte redondeada).

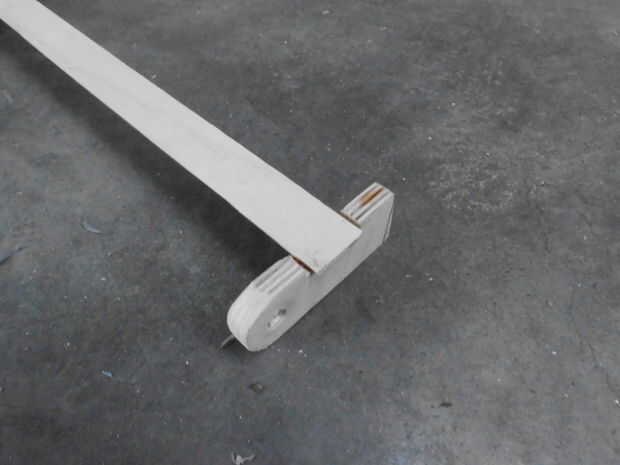

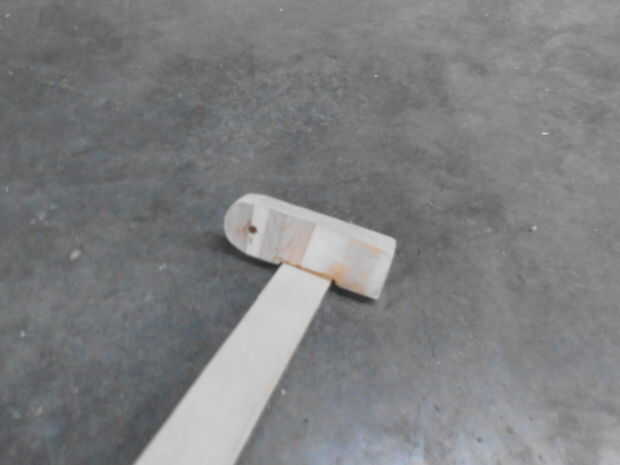

5. pegamento en la tira de madera en las ranuras de las patas (pic.2, 3 y 4) y arena los bordes. De esta manera, ambas piernas están conectados (Fig. 5).

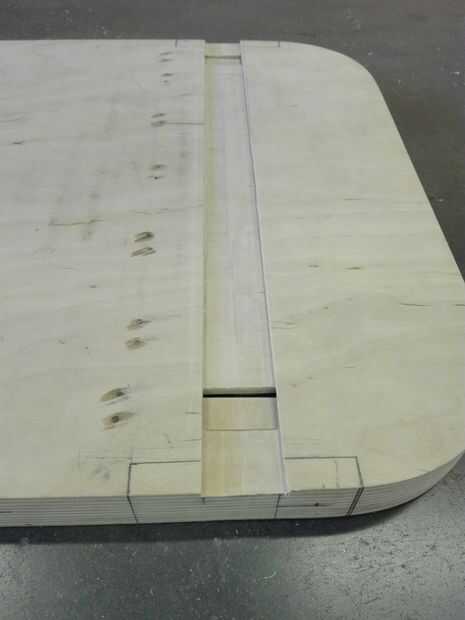

6. molino un 30 mm de ancho y un surco profundo de 3 mm en la parte trasera de la parte superior de la playboard (Fig. 5). Hicimos este surco de 10 cm de la parte superior de la playboard, porque esto le da un buen posicionamiento de las piernas más adelante.
7. dibujar la posición de las piernas en el playboard (Fig. 6 y 7). La colocación y el tamaño de esta dependerá el tamaño de las piernas y la posición de la ranura de la playboard y la tira de madera que une las piernas. Luego cortar este fuera y compruebe si las piernas entra en la ranura y cortes (Fig. 8 y 9).
8. Perfore orificios de 5 mm en el playboard para instalar las patas. La forma más sencilla de hacer esto es por las patas en lugar de sujeción y los agujeros de los que ya están en las piernas. Luego son los que ellos están colocados correctamente.

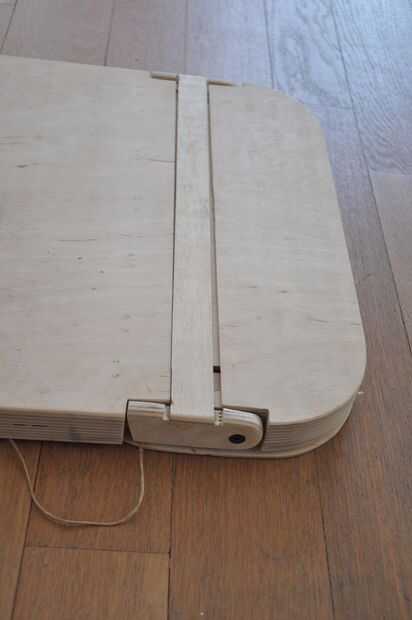

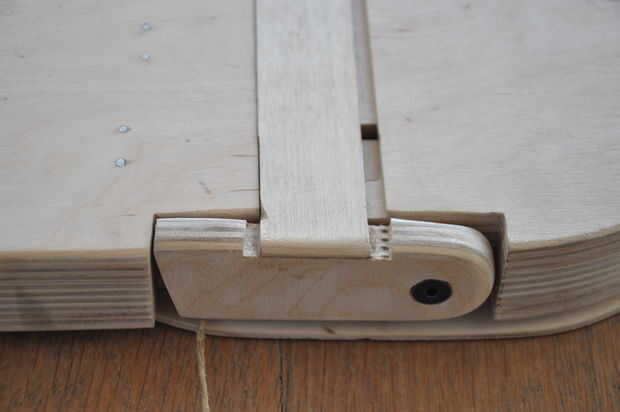

9. tornillo 20 mm cabeza avellanada M6 pernos en las patas (Fig. 8 y 9). Debe agarrar en el agujero de 5 mm en el playboard, para que las piernas que pueden girar alrededor de los pernos.
La tira de 3 mm que conecta las dos piernas Asegúrese de que las piernas cualquiera no pueden girar más allá de aproximadamente 110° y por lo tanto el playboard puede permanecer de pie.
